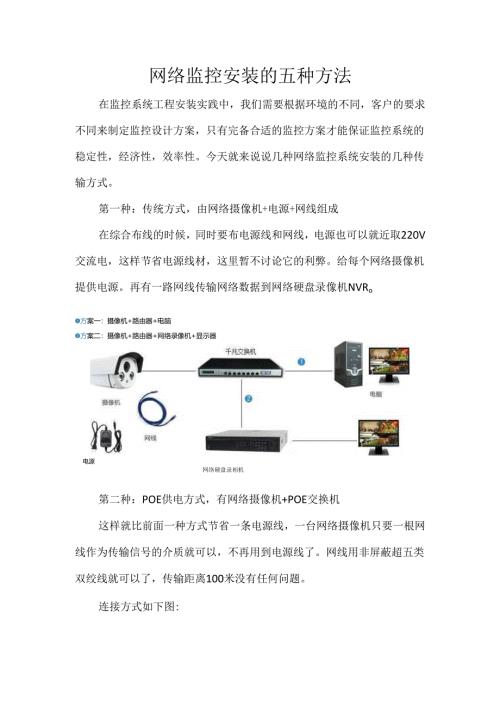

网络监控安装的五种方法.docx

网络监控安装的五种方法在监控系统工程安装实践中，我们需要根据环境的不同，客户的要求不同来制定监控设计方案，只有完备合适的监控方案才能保证监控系统的稳定性，经济性，效率性。今天就来说说几种网络监控系统安装的几种传输方式。第一种：传统方式，由网络摄像机+电源+网线组成在综合布线的时候，同时要布电源线和网线，电源也可以就近取220V交流电，这样节省电源线材，这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVRo方案一：摄像机+路由器+电脑方案二：摄像机+路由器+网络录像机+显示器电源网络硬盘录相机第二种：POE供电方式，有网络摄像机+POE交换机这样就比前面一种方式节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了。网线用非屏蔽超五类双绞线就可以了，传输距离100米没有任何问题。连接方式如下图:HR-8011传输方案A（30米传输方案）DCl2V电源线网线(数据)DC-2V电源线网线(数据)DCl2V电源线网线(数据)DC-2V电源线网线(数据)POE设备连接图示免电源/无需交换机/即插即用第三种：远距离的情况下，网络摄像机+光纤+收发器，可以传输距离更远！刚才前面我们说了，网线传输正常100米以内，那么超过100米的情况，我们一般考虑用光纤传输了，光纤不但传输距离远（可以传输20公里）而且效果稳定。我们都知道，光纤传输数据的时候，把数据信号转换成光信号传输，再把光信号转换成数据信号，这样我们使用光纤收发器配合来完成工作。如图:电视墙监控客户端ZSD系列网络高清综合传输主机（系统原理图）第四种：无线传输方式，摄像机+无线网桥。在具体监控系统实施环境中，如果布线困难碰到天然屏障或者不可逾越的障碍的时候，我们可以使用无线传输方式，这样就用到无线网桥了。在比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。无线网桥，可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输，可以实现远距离的无线传输，从几百米到几十公里。使用无线网桥的施工注意点：在发射和接收端之间不能有遮挡,不能有障碍。这样信号传输才会稳定。系统连接示意图一套完整的监控设备连接示意图监控系统连接示意图一套完整的监控设备连接示意图连接方式一：局域网有线连接P2P网络摄像头电脑监控连接方式二：互联网有线连接地点2连接方式三：互联网无线连接（注：使用无线连接前，请用网线连接到路由器上进行无线设置）地点2B地远程电脑监控第五种：远距离传输，网络摄像机+光纤专网+收发器监控传输网络系统主要利用运营商光纤资源，达到传输的目的,为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。问题是费用太高，一般只有公共服务工程采用这种组网，如天网工程。网络结构如下图所示:核心层核心交换机PC工作站接入交换机接入交换机接入层®。图例：网线©光纤光纤收发器/光纤收发器网络高清摄像机分光器摄像机摄像机点对多点光纤PON接入方式点对点光纤接入方式数据中心核心网核心层主要设备是核心交换机，作为整个网络的大脑，核心交换机的配置性能较高。目前核心交换机一般都具备双电源、双引擎，故核心交换机一般不采用双核心交换机部署方式，但是对与核心交换机的背板带宽及处理能力要求较高。前端视频资源接入前端网络采用独立的IP地址网段，完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式，通常为点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。
