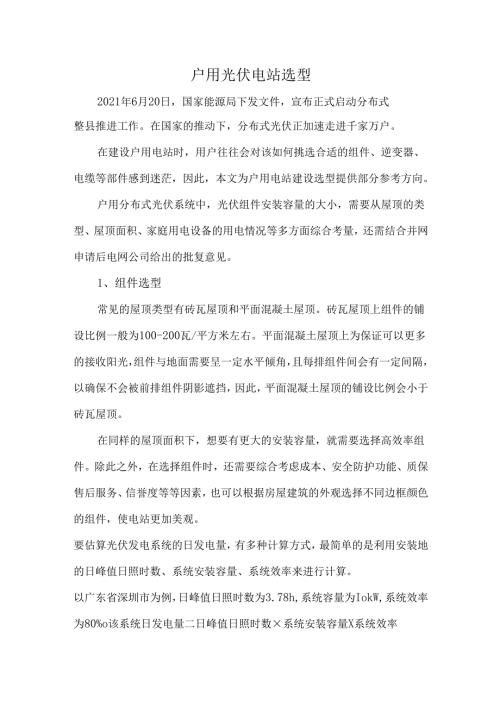

户用光伏电站选型2021年6月20日，国家能源局下发文件，宣布正式启动分布式整县推进工作。在国家的推动下，分布式光伏正加速走进千家万户。在建设户用电站时，用户往往会对该如何挑选合适的组件、逆变器、电缆等部件感到迷茫，因此，本文为户用电站建设选型提供部分参考方向。户用分布式光伏系统中，光伏组件安装容量的大小，需要从屋顶的类型、屋顶面积、家庭用电设备的用电情况等多方面综合考量，还需结合并网申请后电网公司给出的批复意见。1、组件选型常见的屋顶类型有砖瓦屋顶和平面混凝土屋顶。砖瓦屋顶上组件的铺设比例一般为100-200瓦/平方米左右。平面混凝土屋顶上为保证可以更多的接收阳光，组件与地面需要呈一定水平倾角，且每排组件间会有一定间隔，以确保不会被前排组件阴影遮挡，因此，平面混凝土屋顶的铺设比例会小于砖瓦屋顶。在同样的屋顶面积下，想要有更大的安装容量，就需要选择高效率组件。除此之外，在选择组件时，还需要综合考虑成本、安全防护功能、质保售后服务、信誉度等等因素，也可以根据房屋建筑的外观选择不同边框颜色的组件，使电站更加美观。要估算光伏发电系统的日发电量，有多种计算方式，最简单的是利用安装地的日峰值日照时数、系统安装容量、系统效率来进行计算。以广东省深圳市为例，日峰值日照时数为3.78h,系统容量为IokW,系统效率为80%o该系统日发电量二日峰值日照时数×系统安装容量X系统效率=3.78h×IOkWX80%=30.24kWh02、逆变器选型逆变器是光伏发电系统除组件外的另一核心组成部分，可以说是光伏发电系统的“心脏”。逆变器的选型通常会根据系统组件安装容量来选择。逆变器的功率应与安装容量匹配，通常为了更充分地利用组件发出的电能，节省成本，逆变器会超配L1-1.2倍。在户用场景中，存在着屋顶状况不同、家庭用电情况不同等多种复杂应用场景，用户对逆变器功率的需求十分多样。对此，古瑞瓦特给出了3kW-50kW功率段全覆盖的解决方案：除了功率外，还要保证逆变器的直流最大输入电流可以适配组件的工作电流，尤其是大功率的182组件和210组件。组件发电功率的提升同时也带来了工作电流的提升，182组件的工作电流一般在1313.6A之间，210组件的工作电流一般在1717.6A之间，双面组件的工作电流甚至能达到20A,这对逆变器来说是一大考验。面对这一考验，古瑞瓦特也给出了完美答卷。MPPT最大电流可达48A,不管是工作电流13.6A的182组件，还是工作电流17.6A的210组件，都可以完美接入，为用户提供灵活、高效的配板方案。型号MOD12-20KTL3-X2MID20-30KTL3-X2MID33-50KTL3-X2功率12-20kW20-30kW33-50kWMPPT数量223/4每路MPPT组串数1+2/2+22+2/2+32MPPT最大电流20A/32A32A/48A32A在户用场景中，逆变器的安装通常由用户自行完成。为让用户有更良好的安装、使用体验，古瑞瓦特的户用逆变器都拥有精简小巧的体积和重量，用户可轻松实现单人安装。在使用方面，采用了简洁的外观设计，人机交互界面采用了OLED显示屏+触摸按键，操作简单易上手。3、线缆选型直流线缆一般选择光伏认证专用线缆，目前常用的是PVTl*4mm2,线缆长度应尽可能小，减少线缆功率损耗。交流线缆光伏系统中选择线缆时首先要使逆变器输出电流与电缆载流量保持一致。电缆载流量是由材料、线径、温度决定的。选择电缆型号时，需要根据逆变器的最大输出电流，查询对应的线缆载流量来确定线缆型号。古瑞瓦特的部分户用机型交流电缆选型参考如下：逆变器型号功率大小最大交流输出电流交流铜电缆型号MOD3-9KTL3-X3-9kW5-15AZR-YJV-4*4mm2+1*2.5mm2MOD10-15KTL3-X10-15kW16.7-25AZR-YJV-4*6mr2+1*4mm2MID17-25KTL3-X17-25kW27.4-36.2AZR-YJV-4*10mm2+1*6mm2MID30-33KTL3-X30-33kW50.5-55.5AZR-YJV-4*16mm2+1*1Omm2MID36-40KTL3-X36-40kW60-66.6AZR-YJV-4*25mm2+1*16mm2若逆变器与并网点处距离较远，电缆比较长，线路损耗会增大，这时可以考虑选用较大线径的电缆来减少线路损耗，但线径大小不能超过逆变器接线端子允许的最大线径。4、电站数据采集与监控户用分布式光伏系统相较于工商业光伏系统，具有容量小、数量少、位置分散、所处场景复杂的特点，若使用传统的RS485有线通讯，不仅会使系统接线变得繁杂，还会增加通讯线缆成本。因此，在户用场景中，通常建议使用无线数据采集器。古瑞瓦特自主研发的无线数据采集器体积小巧，即插即用，并且可使用WiFi、4G、GPRS等多种通讯方式，满足多样需求，节省系统通讯成本和维护成本。数据采集器每5分钟向服务器上传一次逆变器运行数据，用户可以通过古瑞瓦特OSS监控平台查看如光伏发电功率、电网取电功率、用电功率等电站实时运行数据，并在线进行电站故障诊断处理，实现高效运维。5、结语光伏电站的选型设计是电站建设的第一步，也是电站建设的基石,对今后的发电收益、电站安全与电站寿命都有着深远影响。因此，在进行户用光伏电站选型设计时，须根据实际情况，选择合适、经济、高效的系统部件。
