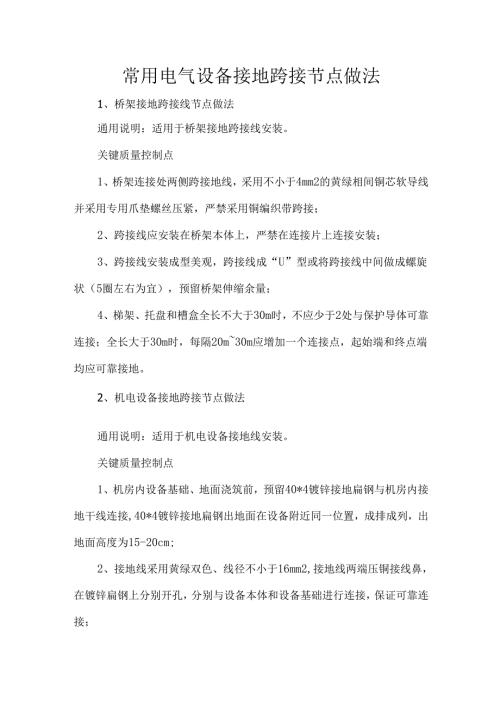

常用电气设备接地跨接节点做法1、桥架接地跨接线节点做法通用说明：适用于桥架接地跨接线安装。关键质量控制点1、桥架连接处两侧跨接地线，采用不小于4mm2的黄绿相间铜芯软导线并采用专用爪垫螺丝压紧，严禁采用铜编织带跨接；2、跨接线应安装在桥架本体上，严禁在连接片上连接安装；3、跨接线安装成型美观，跨接线成“U”型或将跨接线中间做成螺旋状（5圈左右为宜），预留桥架伸缩余量；4、梯架、托盘和槽盒全长不大于30m时，不应少于2处与保护导体可靠连接；全长大于30m时，每隔20m30m应增加一个连接点，起始端和终点端均应可靠接地。2、机电设备接地跨接节点做法通用说明：适用于机电设备接地线安装。关键质量控制点1、机房内设备基础、地面浇筑前，预留40*4镀锌接地扁钢与机房内接地干线连接,40*4镀锌接地扁钢出地面在设备附近同一位置，成排成列，出地面高度为15-20cm;2、接地线采用黄绿双色、线径不小于16mm2,接地线两端压铜接线鼻，在镀锌扁钢上分别开孔，分别与设备本体和设备基础进行连接，保证可靠连接；3、外漏镀锌扁钢色标为黄绿相间，间距为100mn1。3、设备房接地干线节点做法通用说明：适用于设备房接地干线安装。关键质量控制点1、接地干线在设备房内墙身敷设一圈，并与接地线有两处以上的可靠连接；2、颜色：色标为黄绿相间标记，间距为100nIn1；3、接地干线沿墙面水平敷设，距地面高度25030Omm（注意规避插座）；与建筑物墙壁间的间隙1015mm,固定间距500mm；4、变压器室、高压配电室、发电机房的接地干线上应设置不少于2个供临时接地点，临时接地点处螺栓与节点干线接触处不应刷漆,保留原金属面；接地螺栓采用蝶形螺栓，临时接地点应有明显标识。4、屋面电梯设备接地节点做法通用说明：适用于屋面电梯机房接地线安装。关键质量控制点1、电梯机房内预留40*4接地镀锌扁钢，镀锌扁钢与接地干线相连；2、预留接地镀锌扁钢与曳引机基础连接采用黄绿双色接地线，接地线线径应不小于16mItf,接地线两端压铜接线鼻，并用10#螺栓分别与接地扁钢和曳引机基础进行紧固，保证可靠连接。5、屋面风帽接地节点做法通用说明：适用于屋面风帽接地线安装。关键质量控制点1、在屋面风帽附近预留40*4镀锌扁钢，镀锌扁钢与屋面接地干线相连，出地面高度为15cm；2、接地线采用黄绿双色、线径应不小于IOmnl二接地线两端压铜接线鼻，保证可靠连接；3、外漏镀锌扁钢色标为黄绿相间，间距为100nIn1。6、屋面钢构过桥接地节点做法通用说明：适用于屋面钢构过桥接地线安装。关键质量控制点1、在屋面钢结构过桥、金属栏杆等附近预留40*4镀锌扁钢，镀锌扁钢与屋面接地干线相连，出地面高度为15cm；2、接地线采用黄绿双色、线径应不小于IOmnl二接地线两端压铜接线鼻，保证可靠连接；3、外漏镀锌扁钢色标为黄绿相间，间距为100mm。
