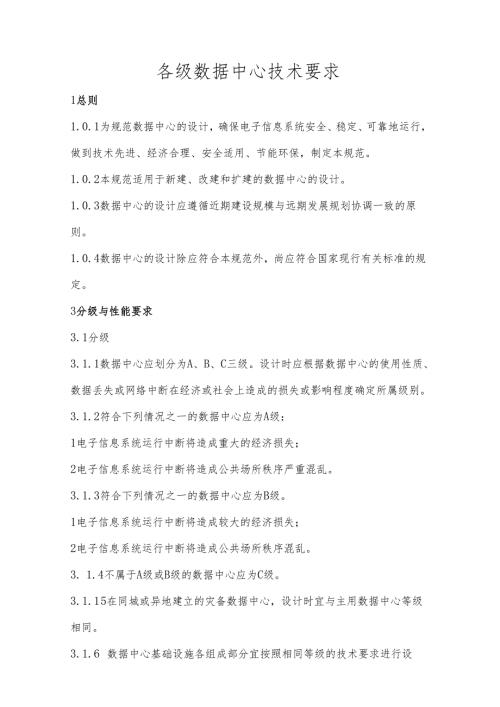

各级数据中心技术要求1总则1.0.1为规范数据中心的设计，确保电子信息系统安全、稳定、可靠地运行，做到技术先进、经济合理、安全适用、节能环保，制定本规范。1.0.2本规范适用于新建、改建和扩建的数据中心的设计。1.0.3数据中心的设计应遵循近期建设规模与远期发展规划协调一致的原则。1.0.4数据中心的设计除应符合本规范外，尚应符合国家现行有关标准的规定。3分级与性能要求3.1分级3.1.1数据中心应划分为A、B、C三级。设计时应根据数据中心的使用性质、数据丢失或网络中断在经济或社会上造成的损失或影响程度确定所属级别。3.1.2符合下列情况之一的数据中心应为A级：1电子信息系统运行中断将造成重大的经济损失；2电子信息系统运行中断将造成公共场所秩序严重混乱。3.1.3符合下列情况之一的数据中心应为B级。1电子信息系统运行中断将造成较大的经济损失；2电子信息系统运行中断将造成公共场所秩序混乱。3. 1.4不属于A级或B级的数据中心应为C级。3.1.1 5在同城或异地建立的灾备数据中心，设计时宜与主用数据中心等级相同。3.1.6 数据中心基础设施各组成部分宜按照相同等级的技术要求进行设计，也可按照不同等级的技术要求进行设计。当各组成部分按照不同等级进行设计时，数据中心的等级按照其中最低等级部分确定。3.2性能要求3.2.1 A级数据中心的基础设施宜按容错系统配置，在电子信息系统运行期间，基础设施应在一次意事故后或单系统设备维护或检修时仍能保证电子信息系统正常运行。3.2.2A级数据中心同时满足下列要求时，电子信息设备的供电可采用不间断电源系统和市电电源系统相结合的供电方式。1设备或线路维护时，应保证电子信息设备正常运行；2市电直接供电的电源质量应满足电子信息设备正常运行的要求；3市电接入处的功率因数应符合当地供电部门的要求；4柴油发电机系统应能够承受容性负载的影响；5向公用电网注入的谐波电流分量（方均根值）不应超过现行国家标准电能质量公用电网谐波GB/T14549规定的谐波电流允许值。3.2.3 当两个或两个以上地处不同区域的数据中心同时建设，互为备份，且数据实时传输、业务满足连续性要求时，数据中心的基础设施可按容错系统配置，也可按冗余系统配置。3.2.4 B级数据中心的基础设施应按冗余要求配置，在电子信息系统运行期间，基础设施在冗余能力范围内，不应因设备故障而导致电子信息系统运行中断。3.2.5 C级数据中心的基础设施应按基本需求配置，在基础设施正常运行情况下，应保证电子信息系统运行不中断。附录各级数据中心技术要求项目技术要求备注ABC选址距离停车场不宜小于20m不宜小于IOm包括自用和外部停车场距离铁路或高速公路的距离不宜小于800m不宜小于100m不包括各场所自身使用的数据中心距离地铁的距离不宜小于100m不宜小于80m不包括地铁公司自身使用的数据中心在飞机航道范围内建设数据中心距商飞机场不宜小于800Om不宜小于1600m不包括机场自身使用的数据中心距离甲、乙类厂房和仓库、垃圾填埋场不应小于2000m不包括甲、乙类厂房和仓库自身使用的数据中心距离火药炸药库不应小于3000m不包括火药炸药库自身使用的数据中心距离核电站的危险区域不应小于40000m不包括核电站自身使用的数据中心距离住宅不宜小于100m有可能发生洪水的地区不应设置数据中心不宜设置数据中心地震断层附近或有滑坡危险区域不应设置数据中心不宜设置数据中心从火车站、飞机场到达数据中心的交通道路不应少于2条道路环境要求冷通道或机柜进风区域的温度1827°C不得结露冷通道或机柜进风区域的相对湿度和露点温度露点温度宜为5.515寸，同时相对湿度不宜大于60%主机房环境温度和相对湿度（停机时）545,8%80%,同时露点温度不宜大于27主机房和辅助区温度变化率使用磁带驱动时，应小于5c3Ch使用磁盘驱动时，应小于2（TCh辅助区温度、相对湿度（开机时）1828°C,35%75%辅助区温度、相对湿度（停机时）535°C,20%80%不间断电源系统电池室温度2030°C主机房空气粒子浓度应少于17600000粒每立方米空气中粒径大于或等于0.5m的悬浮粒子数建筑与结构抗震设防分类不应低于丙不应低于丙类不宜低类，新建不应低于乙类于丙类主机房活荷载标准值(kNm2)812组合值系数c=O.9频遇值系数f二0.9准永久值系数Wq=O.8根据机柜的摆放密度确定荷载值主机房吊挂荷载(kNm2)不应小于1.2不间断电源系统室活荷载标准值(kN/m2)宜为810电池室活荷载标准值(kN/!?)蓄电池组层摆放时，不应小于16总控中心活荷载标准值(kNm2)不应小于6钢瓶间活荷载标准值(kNm2)不应小于8电磁屏蔽窒活荷载标准值(kNm2)宜为812主机房外墙设采光窗不宜防静电活动地板的高度不宜小于500mm作为空调静压箱时防静电活动地板的高度不宜小于250mm仅作为电缆布线使用时屋面的防水等级IIII空气调节主机房和辅助区设置空气调节统应可不间断电源系统电池室设置空调降温系统宜可主机房保持正压应可冷冻机组、冷冻水泵、冷却水泵、冷却塔应N+X冗余(X=Pn)宜N+1冗余应满足基本需要(N)冷冻水供水温度宜为721°C冷冻水回水温度宜为1227°C机房专用空调应N+X冗余(X=n),主机房中每个区域冗余X台宜N+1冗余，主机房中每个区域冗余一台应满足基本需要(N)采用不间断电源系统供电的设备空调末端风机、控制系统、未端冷冻水泵控制系统蓄冷装置供应冷冻水的时间不应小子不间断电源设备的供电时间双冷源可冷冻水供回水管网应双供双回、环形布置宜单一路径冷却水补水储存装置应设置冷热通道隔离宜设置电气供电电源应由双重电源供电宜由双重电源供电应由两回线路供电供电网络中独立于正常电源的专用馈电线路可作为备用电源变压器应满足容错要求，可采用2N系统应满足冗余要求，宜N+1冗余应满足基本需要(N)A级也可采用其他避免单点故障的系统配置后备柴油发电机系统应(N+X)冗余(x=n)当供电电源只有一路时，需设置后备柴油发电机系统，宜+1冗余不间断电源系统的供电时间满足信息存储要求时，可不设置柴油发电机后备柴油发电机的基本容量应包括不间断电源系统的基本容量、空调和制冷设备的基本容量柴油发电机燃料存储量宜满足12h用油1 .当外部供油时间有保障时，燃料存储量仅需大于外部供油时间。2 .应防止柴油微生物滋生不间断电源系统配置宜2N或(N+1)(M=2、3、4)宜N+1冗余应满足基本需要(N)N4可采用一路(N+1)UPS和一路市电供电方式满足第3.2.2条要求时可2N,也可(N+1)冗余满足第3.2.3条要求时不间断电源系统自动转换旁路应设置不间断电源系统手动维修旁路应设置不间断电源系统电池最少备用时间15min柴油发电作为后备源时7min柴油发电机作为后备电源时根据实际需要确定空调系统配电双路电源(其中至少一路为应急电源)，末端切换。应采用放射式配电系统双路电源，末端切换。宜采用放射式配电系统宜采用放射式配电系统一变配电所物理隔离容错配置的变配电设备应分别布置在不同的物理隔间内电子信息设备交流供电电源质量要求稳态电压偏移范围(%)+7-10交流供电时稳态频率偏移范围(HZ)+0.5交流供电时输入电压波形失真度(%)5电子信息设备正常工作时允许断电持续时间(ms)010不同电源之间进行切换时网络与布线系统承担数据业务的主干和水平子系统应采用0M3/0M4多模光缆、单模光缆或6A类以上对绞电缆，主干和水平子系统均应冗余宜采用0M3/0M4多模光缆、单模光缆或6A类以上对绞电缆，主干子系统应冗余一一进线间不应少于2个不应少于1个宜为1个智能布线管理系统宜可线缆标识系统应在线缆两端打上标签配电电缆宜采用线缆标识系统在隐蔽通风空间敷设的通信缆线防火要求应采用CMP级或低烟元卤阻燃电缆，OFNP或OFCP级光缆一一也可采用同等级的其他电缆或光缆公用电信配线网络接口应为2个以上宜为2个宜为1个环境和设备监控系统空气质量应检测粒子浓度离线定期检测I空气质量应检测温度、露点、压差宜检测温度、露点在线检测或通过数据接口将参数接入机房漏水检测报警应装设漏水感应器环境和设备监控系统中强制排水设备应检测设备的运行状态集中空调和新风系统、动力系统应检测设备运行状态、滤网压差机房专用空调应检测状态参数开关、制冷、加热、加湿、除湿、水阀开度、水流量;应检测报警参数温度、相对湿度、传感器故障、压缩机压力、加湿器水位、风量供配电系统应检测开关状态、电流、电压、有功功率、功率因数、谐波含量、电子信息设备用电量、数据中心用电量、电能利用效率宜根据需要选择在线检测或通过数据接口将参数接入机房环境和设备监控系统中不间断电源系统应检测输入和输出功率、电压、频率、电流、功率因数、负荷率；电池输入电压、电流、容量；同步/不同步状态、不间断电源系统/旁路供电状态、市电故障、不间断电源系统故障宜根据需要选择电池应检测监控每一个蓄电池的电压、内阻、故障和环境温度应检测监控每一组蓄电池的电压、故障和环境温度一柴油发电机应检测油箱（罐）泊位、柴油机转速、输出功率、频率、电压、功率因数主机集中控制和管理应采用带外管理或KVM切换系统安全防范系统发电机房、变配电室、电池室、动力站房应设置出入控制（识读设备采用读卡器和视频监视应设置入侵探测器应设置机械锁一安全出口应设置推杆锁和视频监视，并应与总控中心连锁报警应设置推杆锁一一总控中心应设置出入控制（识读设备采用读卡器）和视频监视应设置机械锁一一安防设备间应设置出人控制（识读设备采用读卡器）应设置入侵探应设置机械锁主机房出入口应设置出入控制（识读设备采用读卡器）或人体生物特征识别、视频监视应设置出入控制（识读设备采用读卡器）和视频监视应设置机械锁和入侵探测器一主机房内应设置视频监视建
