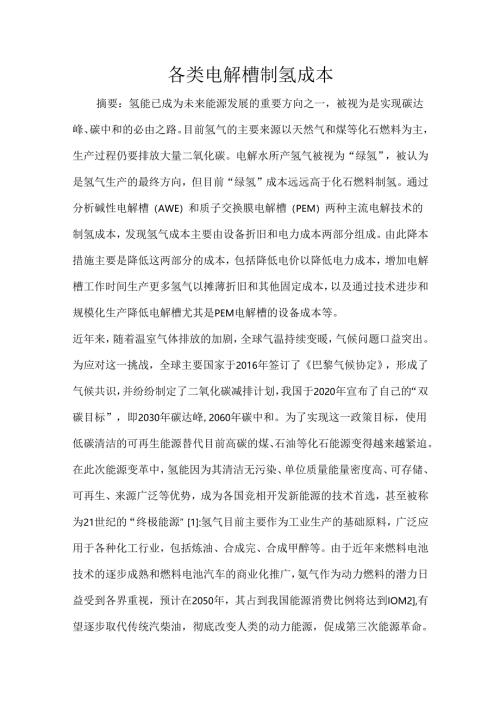

各类电解槽制氢成本摘要：氢能已成为未来能源发展的重要方向之一，被视为是实现碳达峰、碳中和的必由之路。目前氢气的主要来源以天然气和煤等化石燃料为主，生产过程仍要排放大量二氧化碳。电解水所产氢气被视为“绿氢”，被认为是氢气生产的最终方向，但目前“绿氢”成本远远高于化石燃料制氢。通过分析碱性电解槽（AWE）和质子交换膜电解槽（PEM）两种主流电解技术的制氢成本，发现氢气成本主要由设备折旧和电力成本两部分组成。由此降本措施主要是降低这两部分的成本，包括降低电价以降低电力成本，增加电解槽工作时间生产更多氢气以摊薄折旧和其他固定成本，以及通过技术进步和规模化生产降低电解槽尤其是PEM电解槽的设备成本等。近年来，随着温室气体排放的加剧，全球气温持续变暖，气候问题口益突出。为应对这一挑战，全球主要国家于2016年签订了巴黎气候协定，形成了气候共识，并纷纷制定了二氧化碳减排计划，我国于2020年宣布了自己的“双碳目标”，即2030年碳达峰,2060年碳中和。为了实现这一政策目标，使用低碳清洁的可再生能源替代目前高碳的煤、石油等化石能源变得越来越紧迫。在此次能源变革中，氢能因为其清洁无污染、单位质量能量密度高、可存储、可再生、来源广泛等优势，成为各国竞相开发新能源的技术首选，甚至被称为21世纪的“终极能源”1:氢气目前主要作为工业生产的基础原料，广泛应用于各种化工行业，包括炼油、合成完、合成甲醉等。由于近年来燃料电池技术的逐步成熟和燃料电池汽车的商业化推广，氨气作为动力燃料的潜力日益受到各界重视，预计在2050年，其占到我国能源消费比例将达到IOM2,有望逐步取代传统汽柴油，彻底改变人类的动力能源，促成第三次能源革命。目前氢气的生产主要来自于天然气制氢或者煤制氢，生产过程中会有二氧化碳产生，属于“灰氢”，而目前业界公认的发展方向是“绿氢”，即氢气生产过程中没有二氧化碳产生。当下绿氢主要的生产方式是电解水，通过电能提供能量，将水分子在电极上分解为氢气和氧气。电解水的主要生产设备是电解槽，按照电解质不同，可将电解槽分为3类,即碱性电解槽(AWE)、质子交换膜电解槽(PEM),固体氧化物电解槽(SOEC),主要特点对比见表13O泉I主值电第木校求“比CQ,MM：iR体国化WMlFQ屯2I*<分fbMN1R*HP>.MYtOiZK>sX)WTO-M600-1000电解筑+iO-T570-90KS-100ftKAki4.5-1S1M-S.02.6-16IefrNMn”G伸4,他*僭Cf三.(t4fcftetnaHlfe整含化.M内小吃收化收,.fA"柒濡M“&N于t偏雷*猿内人产立化目前碱性电解槽和质子交换膜电解槽已经工业化，而固体氧化物电解槽尚处于实验室阶段，还未商业化，所以无法对其制氢成本进行分析,卜.面主要对前两种电解槽的制氢成本进行量化分析。1、碱性电解槽碱性电解水制氢技术目前发展的最为成熟，具有槽体结构简单、安全可罪、运行寿命长、操作简便、售价低廉等优点，是市场上主要的电解制氢方式，广泛应用于冶金、医药、储能、食品等行业。碱性电解槽由电极、电解液、隔膜组成，电解槽内装填电解质溶液，通过隔膜将槽体分为阴、阳两室，各电极置于其中。在一定的电压下，电流从电极间通过，在阳极上产生氧气，在阴极上产生氢气，从而将水分解，制取氢气。电解槽工作温度一般为7090C,以KOH或NaoH水溶液为电解质。电解槽中的隔膜通常为石棉，或者为高分子熨合材料，电极一般采用银基金属材料，产生的氢气纯度在99%以上，经分离后的氢气需要脱除其中的水分和碱液。碱性电解槽一般需要降低电压增大电流以提高转化效率4。一般碱性电解槽的成本与其制氢能力有关，制氢能力越大，成本越高。目前国内市场在售的碱性电解槽单台设备制氢能力从几十到100oNm3h,价格从100万100O余万元不等。其中100ONm3Zh的制氢能力是当前碱性电解槽单台设备制氢能力的上限，其价格在700万1000万元之间。根据市场主要碱性电解槽厂家的报价，发现设备的制氢能力与其成本基本呈线性正相关关系，详见图1。20MM)S(X)(M)O0<987854321IHH/比至50100150230040050060078009001000碱性电解槽制氢能力/(Nm3h")图1碱性电解槽制氢能力与成本的关系一般制氢成本分为固定成木和可变成木，固定成本包括设备折旧、人工、运维等，可变成本包括制氢过程的电耗和水耗。由此可以倒推出碱性电解槽制氢成本计算公式，详见式（1）。制氢成本=电价X单位电耗+（每年折旧+每年运维）/每年制氢总量+单位水耗X水价（I）为了计算电解水制氢的具体成本，做出如下假设：100ONmIh碱性电解槽成本850万元，不含土地步用，土建和设备安装150万元：每加3氢气消耗原料水0.001t,冷却水0.0OIt,水费5元/t：设备折旧期10a,土建及安装折旧期20a,采用直线折旧，无残值，设备每年折旧10%,土建和安装每年折旧5机工业用电价格0.4元/kWh,每In?氢气耗电5kWh：每年工作2000h,每年制氢200万Nnf；人工成本和维护成本每年40万元。结果见表2。表2碱性电解槽制氢成本分析元/NnJ项目成本折旧成本0.46原料成本0.01人T.运维成本0.20电耗成本2.00单位体枳氯气成本2.67单位质址氯气成本元kgT）29.90从表2可知，现有条件下的电解水制氢成本接近30元kg,远远高于天然气制氢或煤制氢10-15元kg的制氢成本，毫无竞争优势。从成本构成分析，电耗成本最高，占到74%；其次为折旧成本,占到18%,这两项就占到了总成本的90%以上。由于人工运维和原料属于刚性支出，所以降低其制氢成本还需要从降低电耗和降低折旧这两方面入手。由于我国电力以火电为主，如果采用电网电力则电解制氢的碳排放强度高于煤制氢和天然气制氢5,不符合目前的“双碳”政策导向，所以电解水应该与光伏、风电等可再生电力耦令，实现绿色制氢。根据国家发改委的中国2050年光伏发展展望(2019)的预测，至2035年和2050年光伏发电成本相比当前预计约下降50%和70%,达到0.2元/kWh和0.13元/kWh。由此采用相同计算方法,计算不同电价条件下氧气成本以及电费成本在其中的比例，具体见图2。3.0InTITIHTIfl2.52.01.00.5900HrOZooOel寸9811b98OoooooooOooOooOOo电价“元(kWh尸I电费成本其他成本一氢气成本图2碱性电解槽在不同电价下的制氢成本比例以及氢气成本的变化从图2可知，随着电价的降低，电解制氢成本也随之降低，同时电力成本的占比也同步降低。电力成本每下降01元kMh,氢气成本平均卜降0.5元/Nn?。如果对光伏上网电价的预测准确，则到2035年和2050年，电费占比分别为60%和49%,制氢成本将会为1.67元/Nm3和1.32元/NnP,相比目前分别降低了37%和50%,分别接近和超过了目前制氢成本最低的煤制氢67。如果未来将加一定的政策补贴,则电解制氢的成本将有可能等于乃至低于化石能源制氢。降低成本的第二条路径为增加设备利用率。随着氢能行业的发展，如果未来氢气需求达到一定水平，并且可再生能源电力储能取得突破,则可以通过延长电解槽工作时间，生产更多“绿乳”以摊薄其固定成本。考察每年运行时间本OO800Oh下,在0.13元/kWh、0.2元/kWh、0.3元/kWh和0.4元/kWh电价条件下的制氢成本，结果见图3。3.002.502.1.50l.0.500002O3000405060708000每年工作时间Zh10.13元/kWh：20.2元/kWh：30.3元/kWh:404ckWh图3不同条件下制氢成本与电解槽工作时间的关系从图3可知，在不同电价条件下，随着电解槽每年工作时间的延长,由于单位氢气固定成本的降低，制氢成本随之下降，从200Oh提升至800Oh后，单位氨气成本平均降低30%以上。结合电卷的降低和运行时间的延长,如果到2030年和2050年，电费分别为0.2元/kWh和0.13元/kWh,工作时间分别为4000ha和8000ha,则对应的制氢成本分别为1.34元/N11?和0.83元/N11?,那么在不依赖补贴的条件下,使“绿氢”的生产成本接近和低于“灰氢”。除上述降本方式外，还可以通过降低电解槽采购成本和提升电解槽效率的办法来实现。由于碱性电解槽工艺技术已经十分成熟，很难通过技术革新降低成本，根据预测8,未来10年通过技术改进和规模扩张，可以降本40%,100oNm3/h电解槽成本会降至500万元,届时制氢成本将下降解10乐此外,通过开发先进性能的电极和隔膜材料，进一步优化槽体结构，可以进一步提高其转化效率，降低成本和能耗910O2、质子交换膜电解槽虽然碱性电解槽作为最为成熟的电解技术占据着主导地位，但由于碱性电解槽电解效率低，需要使用强腐蚀性碱液，氢气需要脱除水和碱，难以快速启动和变载，同时无法快速调节制氢的速度，因而与可再生能源发电的适配性较差，且由于碱性电解槽的技术特点，以上缺点难以克服，所以近年来质子交换膜电解槽（PEM）日益受到人们的重视。质子交换膜电解槽采用高分子聚合物质子交换膜替代了碱性电解槽中的隔膜和液态电解质，具有离子传导和隔离气体的双重作用11。PEM电解槽结构与燃料电池类似，由膜电极、双极板等部件组成。膜电极提供反应场所，由质子交换膜和阴阳极催化剂组成。相比于碱性电解槽，PEV电解槽具有反应无污染、氢气无需分离碱液、转化效率高、能耗低、槽体结构紧凑、运行更加灵活（负荷范围0150%12）,更适合可再生能源的波动性等优点，很多新建电解制氢项目开始选择PEM电解槽技术。但由于PEV电解技术商业化时间不长，质子交换膜和伯电极催化剂等关键组件成本较高，导致PEM电解槽制造成本较高，为相同规模碱性电解槽的35倍。为计算PEM电解槽制氧成本，做出如下假设:100ONIn3/h的PEM电解槽成本3000万元，不含土地费用，土建和设备安装200万元；每Im'氢气消耗原料水0.001t,冷却水0.0OIt,水费5元/t:设备折旧期10a,土建及安装折旧期20a,采用直线折旧，无残值，设备每年折旧10乐土建和安装每年折旧5爷:工业用电价格0.4元/kWh,每In?氢气耗电4.5klYh;每年工作2000h,每年制氢200万m3；人工成本和维护成本每年40万元。从表3可知，按照相同的计算原则，PEM电解槽制氢成本高于碱性电解槽，主要由于PEM电解槽的采购成本太高，带来每年的折旧成本太高，抬高了制氢成本。设备折旧成本占到总成本的44%,电耗成本占到50%,所以降低成本还是要从这两方面入手。不同电价条件下电力成本占比和氢气成本的变化见图4。表3PEM电解槽的制氢成本分析元/Nn项目成本折旧成本1.55原料成本0.01人T运维成本0.20电耗成本1.80单位体积氮气成本3.56单位质显氢气成本/(元kgT)39.87电价/阮(kWh)F电费成本其他成本一氧气成本l9080706050403020100季/星£WM图4PEM电解槽在不同电价下的制氢成本比例以及氢气成本的变化从图4
