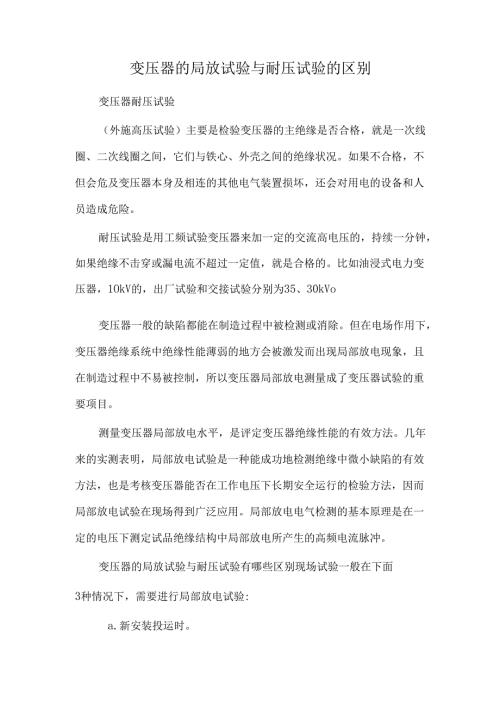

变压器的局放试验与耐压试验的区别.docx

变压器的局放试验与耐压试验的区别变压器耐压试验（外施高压试验）主要是检验变压器的主绝缘是否合格，就是一次线圈、二次线圈之间，它们与铁心、外壳之间的绝缘状况。如果不合格，不但会危及变压器本身及相连的其他电气装置损坏，还会对用电的设备和人员造成危险。耐压试验是用工频试验变压器来加一定的交流高电压的，持续一分钟，如果绝缘不击穿或漏电流不超过一定值，就是合格的。比如油浸式电力变压器，1OkV的，出厂试验和交接试验分别为35、30kVo变压器一般的缺陷都能在制造过程中被检测或消除。但在电场作用下，变压器绝缘系统中绝缘性能薄弱的地方会被激发而出现局部放电现象，且在制造过程中不易被控制，所以变压器局部放电测量成了变压器试验的重要项目。测量变压器局部放电水平，是评定变压器绝缘性能的有效方法。几年来的实测表明，局部放电试验是一种能成功地检测绝缘中微小缺陷的有效方法，也是考核变压器能否在工作电压下长期安全运行的检验方法，因而局部放电试验在现场得到广泛应用。局部放电电气检测的基本原理是在一定的电压下测定试品绝缘结构中局部放电所产生的高频电流脉冲。变压器的局放试验与耐压试验有哪些区别现场试验一般在下面3种情况下，需要进行局部放电试验:a.新安装投运时。b.返厂修理或现场大修后。c.必要时。1 .安装完毕、投入运行前，变压器需做耐压、局放，其它需做的试验项目电气装置安装工程电气设备交接试验标准有明确规定；2 .投入运行后，根据电气设备预防性试验标准中关于变压器试验的规定,局部放电测量的前提条件为：D大修后（22OkV及以上）2）更换绕组后（22OkV及以上、120MVA及以上）3）必要时3 .变压器交流耐压试验的前提条件为：1） 15年（IOkV及以下）2）大修后（66kV及以下）3）更换绕组后4）必要时1、直流电阻用来表述导体的电阻，其数量值较小，如欧。2、绝缘电阻是用来表述绝缘体的电阻，其数量值较大，如兆欧。3、检测变压器的直流电阻，是简单地判断变压器线圈及引线等的连接状况是否正常，检测变压器的绝缘电阻是简单判断变压器有否受潮?绝缘是否损坏等。耐压测试电流低要求高耐压测试的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
