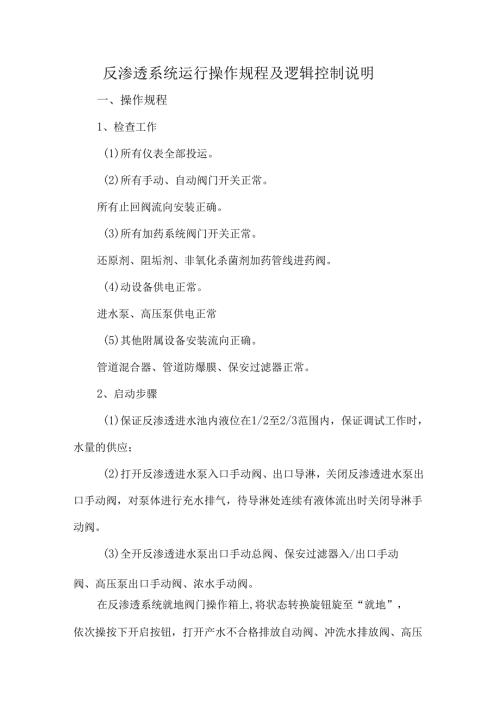

反渗透系统运行操作规程及逻辑控制说明.docx

反渗透系统运行操作规程及逻辑控制说明一、操作规程1、检查工作(1)所有仪表全部投运。(2)所有手动、自动阀门开关正常。所有止回阀流向安装正确。(3)所有加药系统阀门开关正常。还原剂、阻垢剂、非氧化杀菌剂加药管线进药阀。(4)动设备供电正常。进水泵、高压泵供电正常(5)其他附属设备安装流向正确。管道混合器、管道防爆膜、保安过滤器正常。2、启动步骤(1)保证反渗透进水池内液位在1/2至2/3范围内，保证调试工作时，水量的供应；(2)打开反渗透进水泵入口手动阀、出口导淋，关闭反渗透进水泵出口手动阀，对泵体进行充水排气，待导淋处连续有液体流出时关闭导淋手动阀。(3)全开反渗透进水泵出口手动总阀、保安过滤器入/出口手动阀、高压泵出口手动阀、浓水手动阀。在反渗透系统就地阀门操作箱上,将状态转换旋钮旋至“就地”，依次操按下开启按钮，打开产水不合格排放自动阀、冲洗水排放阀、高压泵出水自动阀，就地确认上述阀门已经全部打开。(4)开机冲洗：在反渗透系统就地阀门操作箱上，依次按下开启按钮，打开产水不合格排放阀、冲洗水排放阀、冲洗水进水阀，就地确认上述阀门已经全部打开；在反渗透冲洗泵就地操作柱上，将状态转换旋钮旋至“就地”，按下启动按钮，启动回用水泵，缓慢打开反渗透冲洗泵出口手动阀,调整冲洗流量计流量，冲洗时间60S；在反渗透冲洗泵就地操作柱上，按下停止按钮，停运反渗透冲洗泵，在反渗透系统就地阀门操作箱上，依次按下关闭按钮，关闭冲洗水进水阀、冲洗水排放阀、产水不合格排放阀；(5)启动运行：在反渗透系统就地阀门操作箱上，依次按下开启按钮，依次打开产水自动阀、浓水自动阀、高压泵出口阀；在反渗透系统进水泵就地操作柱上，按下启动按钮，启动反渗透进水泵，缓慢打开反渗透进水泵出口手动阀，调整压力为04MPa;设置进水流量计，在反渗透高压泵就地操作柱上，依次按下启动按钮,依次变频启动反渗透I高压泵；在缓慢增加进水流量的设定值，以每分钟均匀增加1,增加进水流量至设定值，同时观察就地压力表压力显示，调整反渗透浓水调节阀，调整压差不大于0.15Mpa;缓慢地开大或关小浓水调节阀，以调整系统的回收率达到90%,产水流量达到系统设计值，检查系统运行压力，确保未超过设计上限。加药系统：阻垢剂:投加量45mgL,具体投加量更具药剂厂家推荐值调整；还原剂;投加量46mgL,确保ORP值小于200mV;非氧化性杀菌剂：非氧化性杀菌剂采用冲击性投加，投加量50mgL,每次投加30min,每812小时投加一次。投加频率和时间可根据实际情况调整。(6)停止运行：在缓慢减少进水流量的设定值，以每分钟均匀减少，减少进水流量的设定值，在反渗透高压泵就地操作柱上，停运反渗透高压泵，在反渗透进水泵就地操作柱上，按下停止按钮，停运反渗透进水泵；在反渗透系统就地阀门操作箱上，依次按下关闭按钮，关闭高压泵进口阀、浓水自动阀、产水自动阀；(7)停机冲洗：在反渗透系统就地阀门操作箱上，依次按下开启按钮，打开产水不合格排放阀、冲洗水排放阀、冲洗水进水阀，就地确认上述阀门已经全部打开；在反渗透冲洗泵就地操作柱上，按下启动按钮，启动回用水泵,缓慢打开反渗透冲洗泵出口手动阀，调整冲洗流量计流量，冲洗时间200S；在反渗透冲洗泵就地操作柱上，按下停止按钮，停运反渗透冲洗泵，在反渗透系统就地阀门操作箱上，依次按下关闭按钮，关闭、冲洗水进水阀、冲洗水排放阀、产水不合格排放阀。二、逻辑控制说明及运行步序1、逻辑控制说明(1)当反渗透进水池液位在设定高位以上且回用水池在设定低位以下时，反渗透系统开始运行。当反渗透进水池液位在设定低位以下或者回用水池在设定高位以上，停止反渗透系统运行。(2)高压泵进口压力低于设定压力，停止高压泵。(3)高压泵出口压力高于设定压力，停止高压泵。(4)系统达到自动启动条件后，开始正洗，先打开进水阀、产水排放阀，开启进水泵，高压泵进水压力达到设定值，启动高压泵,达到正洗时间后，开始运行。开启产水阀，关闭产水排放阀，达到运行时间后，开始冲洗。关闭进水阀、产水阀，停止进水泵和高压泵,打开冲洗排放阀和产水排放阀，开启冲洗泵，冲洗时间达到后，整个运行流程完成，停止冲洗泵，关闭冲洗排放阀和产水排放阀。(5)当设置运行次数达到后，开始化学清洗，打开化学清洗阀和化学清洗排放阀，启动化学清洗泵，开始循环，循环时间到后，停止化学清洗泵，关闭化学清洗阀和化学清洗排放阀，开始浸泡。浸泡时间到后，开始正洗，正洗时间应加长，冲出膜组和管道内的化学清洗液。2、典型运行步序状态运行冲洗化学清洗序号1234567步序正洗运行冲洗循环浸泡循环正洗进水泵开开开高压泵开开开冲洗水泵化学清洗泵开开进水阀开开开产水阀开产水排放阀开开开冲洗阀开冲洗排放阀开化学清洗阀开开化学清洗排放阀开开
