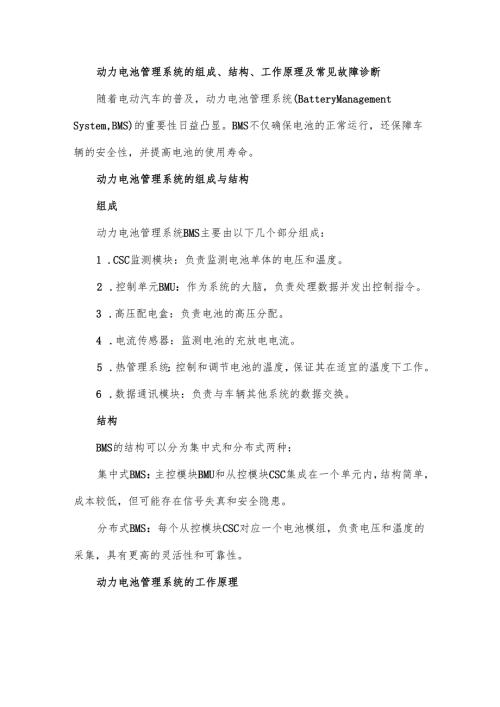

动力电池管理系统的组成、结构、工作原理及常见故障诊断随着电动汽车的普及，动力电池管理系统(BatteryManagementSystem,BMS)的重要性日益凸显。BMS不仅确保电池的正常运行，还保障车辆的安全性，并提高电池的使用寿命。动力电池管理系统的组成与结构组成动力电池管理系统BMS主要由以下几个部分组成：1 .CSC监测模块：负责监测电池单体的电压和温度。2 .控制单元BMU：作为系统的大脑，负责处理数据并发出控制指令。3 .高压配电盒：负责电池的高压分配。4 .电流传感器：监测电池的充放电电流。5 .热管理系统：控制和调节电池的温度，保证其在适宜的温度下工作。6 .数据通讯模块：负责与车辆其他系统的数据交换。结构BMS的结构可以分为集中式和分布式两种：集中式BMS：主控模块BMU和从控模块CSC集成在一个单元内，结构简单，成本较低，但可能存在信号失真和安全隐患。分布式BMS：每个从控模块CSC对应一个电池模组，负责电压和温度的采集，具有更高的灵活性和可靠性。动力电池管理系统的工作原理数据采集BMS通过CSC模块采集单体电池的电压和温度，以及电池包的总电压和总电流。这些数据对于状态估算和能量管理至关重要。状态估算BMS估算电池的荷电状态(SOC),健康状态(SOH)和功率状态(SOP)。这些状态的准确估算对于电池的性能和寿命管理至关重要。能量管理BMS通过控制电池的充放电过程，实现能量的合理分配和使用。这包括电池的均衡管理，以防止单体电池之间的不均衡。安全保护BMS具备过充、过放、过热等保护功能，确保电池在安全范围内工作。数据通讯BMS通过CAN通信与车辆的其他控制系统交换数据，实现整车的协调控制。常见故障诊断故障现象确认在诊断故障时，首先需要确认故障现象，包括读取故障代码和记录主要数据流。故障代码和数据流可以帮助技术人员快速定位问题。故障检测计划制定一个详细的故障检测计划是故障诊断的关键。计划应包括检测步骤、检测内容和预期结果。故障检测过程在故障检测过程中，需要对BMS的各个组成部分进行详细的检查。这包括单体电池电压、电流传感器读数、温度传感器读数等。通过与标准值的比较，可以判断是否存在异常。故障确认与排除一旦确定了故障原因，就可以进行故障排除。这可能包括更换损坏的部件、重新校准系统或更新软件。动力电池管理系统是电动汽车中的关键技术，其组成、结构和工作原理对于确保电池性能和安全至关重要。通过对BMS的深入了解和正确的故障诊断方法，可以有效提高电动汽车的可靠性和使用寿命。随着技术的发展，BMS的功能和性能将不断优化，为电动汽车的未来发展提供坚实的基础。
