光伏储能系统设计案例分析.docx

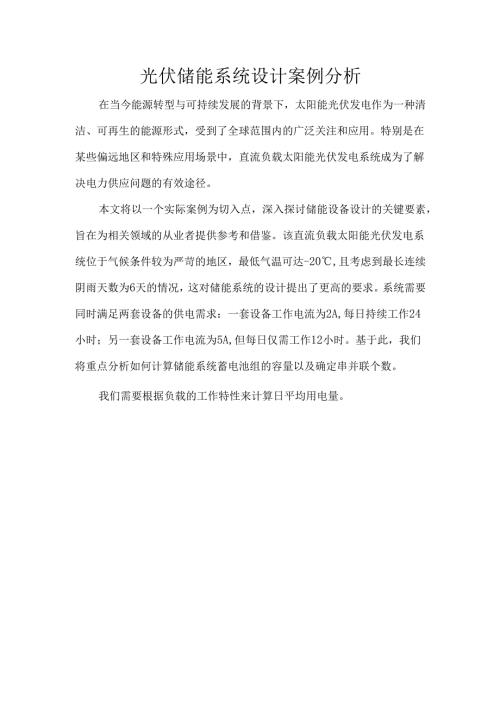

光伏储能系统设计案例分析在当今能源转型与可持续发展的背景下，太阳能光伏发电作为一种清洁、可再生的能源形式，受到了全球范围内的广泛关注和应用。特别是在某些偏远地区和特殊应用场景中，直流负载太阳能光伏发电系统成为了解决电力供应问题的有效途径。本文将以一个实际案例为切入点，深入探讨储能设备设计的关键要素，旨在为相关领域的从业者提供参考和借鉴。该直流负载太阳能光伏发电系统位于气候条件较为严苛的地区，最低气温可达-20,且考虑到最长连续阴雨天数为6天的情况，这对储能系统的设计提出了更高的要求。系统需要同时满足两套设备的供电需求：一套设备工作电流为2A,每日持续工作24小时；另一套设备工作电流为5A,但每日仅需工作12小时。基于此，我们将重点分析如何计算储能系统蓄电池组的容量以及确定串并联个数。我们需要根据负载的工作特性来计算日平均用电量。对于第一套设备，其日用电量为2A×24h=48Ah;而第二套设备由于工作时间减半，其日用电量为5A×12h-60Aho因此，整个系统的总日用电量为48Ah+60Ah=108Ah°然而，这仅仅是理想状态下的计算结果，实际应用中还需考虑蓄电池的放电深度、环境温度对电池性能的影响等因素。深循环蓄电池通常选用75%的放电深度进行设计。结合本案例中的最长连续阴雨天6天，我们可以使用公式：蓄电池容量(Ah)=负载日平均用电量(Ah)X连续阴雨天数÷最大放电深度，来计算所需蓄电池的总容量。将数值代入公式：108AhX6÷0.75864Aho这意味着，为了确保在连续阴雨天气下系统能够正常运行，我们需要配置总容量约为864Ah的蓄电池组。在确定了蓄电池的总容量之后，接下来需要考虑的是电池的串并联方式。串联连接可以增加电压，而并联连接则用于增加电流容量。假设我们选择的单个蓄电池单体标称电压为12V,那么为了达到直流负载所需的24V工作电压，至少需要两个蓄电池单体串联。此时，每个串联组合的蓄电池能够提供24V的输出电压。为了实现864Ah的总容量，如果采用两个蓄电池单体串联的方式,每个串联组合的容量应为：864Ah÷2=432Aho若市场上有单个容量为216Ah的蓄电池产品，那么可以通过两组这样的蓄电池并联来达到所需的容量。当然，具体的串并联方案还需要根据实际可用的蓄电池规格和参数来确定。针对本案例中的直流负载太阳能光伏发电系统，我们通过详细的计算得出了结论：需要配置总容量大约为864Ah的深循环蓄电池组,并通过适当的串并联方式以满足系统的电压和容量需求。
