传感器的主要分类和选型原则.docx

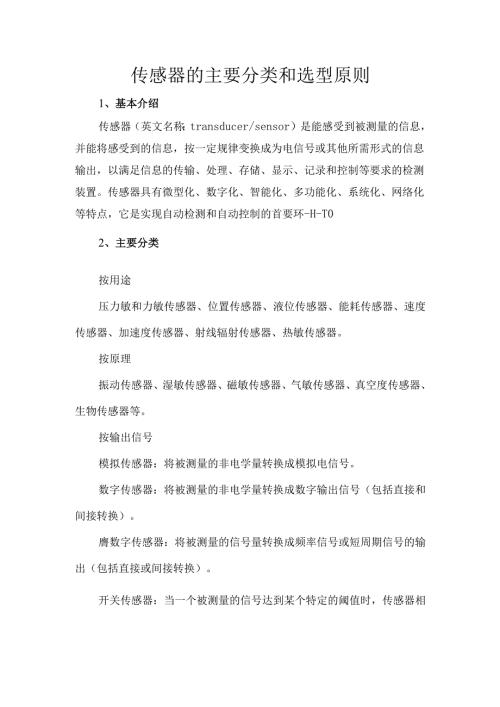

传感器的主要分类和选型原则1、基本介绍传感器（英文名称：transducer/sensor）是能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求的检测装置。传感器具有微型化、数字化、智能化、多功能化、系统化、网络化等特点，它是实现自动检测和自动控制的首要环-H-T02、主要分类按用途压力敏和力敏传感器、位置传感器、液位传感器、能耗传感器、速度传感器、加速度传感器、射线辐射传感器、热敏传感器。按原理振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器、生物传感器等。按输出信号模拟传感器：将被测量的非电学量转换成模拟电信号。数字传感器：将被测量的非电学量转换成数字输出信号（包括直接和间接转换）。膺数字传感器：将被测量的信号量转换成频率信号或短周期信号的输出（包括直接或间接转换）。开关传感器：当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。按其制造工艺集成传感器是用标准的生产硅基半导体集成电路的工艺技术制造的。通常还将用于初步处理被测信号的部分电路也集成在同一芯片上。薄膜传感器则是通过沉积在介质衬底（基板）上的，相应敏感材料的薄膜形成的。使用混合工艺时，同样可将部分电路制造在此基板上。厚膜传感器是利用相应材料的浆料，涂覆在陶瓷基片上制成的，基片通常是A1203制成的，然后进行热处理，使厚膜成形。陶瓷传感器采用标准的陶瓷工艺或其某种变种工艺（溶胶、凝胶等）生产。完成适当的预备性操作之后，已成形的元件在高温中进行烧结。厚膜和陶瓷传感器这二种工艺之间有许多共同特性，在某些方面，可以认为厚膜工艺是陶瓷工艺的一种变型。每种工艺技术都有自己的优点和不足。由于研究、开发和生产所需的资本投入较低，以及传感器参数的高稳定性等原因，采用陶瓷和厚膜传感器比较合理。按测量目物理型传感器是利用被测量物质的某些物理性质发生明显变化的特性制成的。化学型传感器是利用能把化学物质的成分、浓度等化学量转化成电学量的敏感元件制成的。生物型传感器是利用各种生物或生物物质的特性做成的，用以检测与识别生物体内化学成分的传感器。按其构成基本型传感器：是一种最基本的单个变换装置。组合型传感器：是由不同单个变换装置组合而构成的传感器。应用型传感器：是基本型传感器或组合型传感器与其他机构组合而构成的传感器。按作用形式按作用形式可分为主动型和被动型传感器。主动型传感器又有作用型和反作用型，此种传感器对被测对象能发出一定探测信号，能检测探测信号在被测对象中所产生的变化，或者由探测信号在被测对象中产生某种效应而形成信号。检测探测信号变化方式的称为作用型，检测产生响应而形成信号方式的称为反作用型。雷达与无线电频率范围探测器是作用型实例，而光声效应分析装置与激光分析器是反作用型实例。被动型传感器只是接收被测对象本身产生的信号，如红外辐射温度计、红外摄像装置等。选型原则要进行一个具体的测量工作，首先要考虑采用何种原理的传感器,这需要分析多方面的因素之后才能确定。因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小；被测位置对传感器体积的要求；测量方式为接触式还是非接触式；信号的引出方法，有线或是非接触测量；传感器的来源，国产还是进口，价格能否承受，还是自行研制。在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。灵敏度的选择通常，在传感器的线性范围内，希望传感器的灵敏度越高越好。因为只有灵敏度高时，与被测量变化对应的输出信号的值才比较大,有利于信号处理。但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入,也会被放大系统放大,影响测量精度。因此，要求传感器本身应具有较高的信噪比，尽量减少从外界引入的干扰信号。传感器的灵敏度是有方向性的。当被测量是单向量，而且对其方向性要求较高，则应选择其它方向灵敏度小的传感器；如果被测量是多维向量，则要求传感器的交叉灵敏度越小越好。频率响应特性传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真。实际上传感器的响应总有一定延迟，希望延迟时间越短越好。传感器的频率响应越高，可测的信号频率范围就越宽。在动态测量中，应根据信号的特点（稳态、瞬态、随机等）响应特性,以免产生过大的误差。线性范围传感器的线形范围是指输出与输入成正比的范围。以理论上讲,在此范围内，灵敏度保持定值。传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。在选择传感器时，当传感器的种类确定以后首先要看其量程是否满足要求。但实际上，任何传感器都不能保证绝对的线性，其线性度也是相对的。当所要求测量精度比较低时，在一定的范围内，可将非线性误差较小的传感器近似看作线性的,这会给测量带来极大的方便。稳定性传感器使用一段时间后，其性能保持不变的能力称为稳定性。影响传感器长期稳定性的因素除传感器本身结构外，主要是传感器的使用环境。因此，要使传感器具有良好的稳定性，传感器必须要有较强的环境适应能力。在选择传感器之前，应对其使用环境进行调查，并根据具体的使用环境选择合适的传感器，或采取适当的措施，减小环境的影响。传感器的稳定性有定量指标，在超过使用期后，在使用前应重新进行标定，以确定传感器的性能是否发生变化。在某些要求传感器能长期使用而又不能轻易更换或标定的场合，所选用的传感器稳定性要求更严格，要能够经受住长时间的考验。精度精度是传感器的一个重要的性能指标，它是关系到整个测量系统测量精度的一个重要环节。传感器的精度越高,其价格越昂贵，因此，传感器的精度只要满足整个测量系统的精度要求就可以，不必选得过高。这样就可以在满足同一测量目的的诸多传感器中选择比较便宜和简单的传感器阿特拉斯空压机配件。如果测量目的是定性分析的，选用重复精度高的传感器即可，不宜选用绝对量值精度高的；如果是为了定量分析，必须获得精确的测量值，就需选用精度等级能满足要求的传感器。对某些特殊使用场合，无法选到合适的传感器，则需自行设计制造传感器。自制传感器的性能应满足使用要求。
