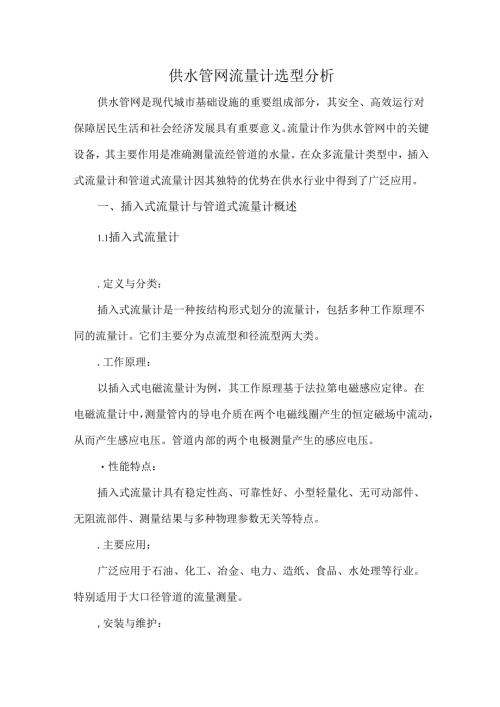

供水管网流量计选型分析.docx
供水管网流量计选型分析供水管网是现代城市基础设施的重要组成部分，其安全、高效运行对保障居民生活和社会经济发展具有重要意义。流量计作为供水管网中的关键设备，其主要作用是准确测量流经管道的水量。在众多流量计类型中，插入式流量计和管道式流量计因其独特的优势在供水行业中得到了广泛应用。一、插入式流量计与管道式流量计概述1.1插入式流量计.定义与分类：插入式流量计是一种按结构形式划分的流量计，包括多种工作原理不同的流量计。它们主要分为点流型和径流型两大类。.工作原理：以插入式电磁流量计为例，其工作原理基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质在两个电磁线圈产生的恒定磁场中流动，从而产生感应电压。管道内部的两个电极测量产生的感应电压。性能特点：插入式流量计具有稳定性高、可靠性好、小型轻量化、无可动部件、无阻流部件、测量结果与多种物理参数无关等特点。.主要应用：广泛应用于石油、化工、冶金、电力、造纸、食品、水处理等行业。特别适用于大口径管道的流量测量。,安装与维护：安装时需考虑管道条件，选择合适的安装位置和方式。维护包括定期检查、清洁保养、校准验证等。插入式流量计1. 2管道式流量计.定义与分类：管道式流量计也是一种电磁流量计，主要用于测量管内导电介质的体积流量。它采用单片机嵌入式技术，实现数字励磁。.工作原理：与插入式流量计类似，管道式流量计也是基于法拉第电磁感应定律，但它是设计成管道的一部分，通常需要与管道进行法兰连接。性能特点：管道式流量计除了可测量一般导电液体的流量外，还可测量液固两相流、高粘度液体及盐类、强酸、强碱液体的体积流量。.主要应用：广泛应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。.安装与维护：安装通常需要断流，且对直管段的要求较高。维护包括定期检查、清洁和校准。管道式流量计二、插入式流量计与管道式流量计的比较分析在工业流体测量领域，流量计的选择至关重要。插入式流量计和管道式流量计是两种常见类型，它们在安装方式、测量精度、适用范围、维护便利性和成本方面各有特点。2.1安装方式插入式流量计的安装较为简便。它无需切断管道，只需在管道上开孔，将传感器插入即可。这种安装方式减少了管道改造工作，降低了安装难度。尤其在不停产的情况下，插入式流量计可以带压开孔,实现快速安装。相比之下，管道式流量计的安装则复杂得多。需要将流量计安装在管道的中间位置，通常涉及管道的切割和焊接。这种安装方式不仅费时费力，而且在安装过程中需要停机，对生产造成一定影响。2. 2测量精度在测量精度方面，管道式流量计通常优于插入式流量计。管道式流量计的设计使其传感器与管道形成一个整体，减少了测量误差，提高了测量精度。例如，某些管道式流量计的测量精度可达到05级。而插入式流量计的测量精度相对较低，一般为2.5级。这是由于其传感器插入管道内部，可能受到管道内流体流动状态的影响，从而导致测量误差。2. 3适用范围插入式流量计特别适用于大口径管道的流量测量。由于其传感器尺寸较小，可以轻松插入大口径管道中进行测量。此外，插入式流量计还适用于难以安装管道式流量计的特殊环境。管道式流量计则适用于各种管径，从小口径到中口径管道均可。这使得管道式流量计在多种应用场景中具有广泛的使用价值。2. 4维护便利性在维护方面，插入式流量计具有明显优势。其传感器部分易于拆卸和更换，便于进行定期维护和清洗。止匕外，插入式流量计的维护不会影响系统的正常运行。管道式流量计的维护则较为复杂。由于其结构较为紧密，维护时可能需要拆除部分管道，影响生产。同时，维护过程中可能需要专业技术人员进行操作。2. 5成本在成本方面，插入式流量计通常低于管道式流量计。尤其是对于大口径管道，插入式流量计的成本效益更高。这主要是因为其安装简单，减少了管道改造费用。管道式流量计由于其复杂的安装过程和高精度要求，成本相对较高。止匕外，管道式流量计的维护成本也可能高于插入式流量计。综上所述，插入式流量计和管道式流量计各有优势。插入式流量计在安装简便性、维护便利性和成本方面具有优势，尤其适用于大口径管道。而管道式流量计则在测量精度方面表现更佳，适用于多种管径。在实际应用中，应根据具体需求、安装条件、维护需求和成本预算来选择合适的流量计。三、流量计选型原则2.1 确定测量目的和精度要求供水管网流量计选型时，首先要明确测量目的和精度要求。供水管网流量计主要用于测量水流量，确保供水系统的正常运行和合理调配。测量目的主要包括以下两个方面：1 .贸易结算：对于供水企业与用户之间的贸易结算，流量计的精度要求较高,通常需要达到0.2级或以上。此时，可选用电磁流量计、超声波流量计等高精度流量计。2 .系统监控：对于供水系统的运行监控，精度要求相对较低，可以选择05级或LO级的流量计，如涡街流量计、涡轮流量计等。在选择流量计时，还需考虑以下因素：1 .流量范围：根据供水管网的实际流量范围，选择合适的流量计。流量计的量程应覆盖管网的最大流量，并确保常用流量处于流量计的最佳测量范围内。2 .重复性和线性度：流量计的重复性和线性度也是衡量其性能的重要指标。高重复性和线性度的流量计能更好地满足供水管网测量需求。3 .2考虑管道条件供水管网流量计选型时，要充分考虑管道条件，包括管道口径、材质、安装位置等。以下为几个关键因素：1 .管道口径：根据管道口径选择相应口径的流量计，以确保流量计与管道匹配。若口径不匹配，可能导致测量误差增大或无法安装。2 .管道材质：不同材质的管道可能对流量计的测量原理产生影响。例如，电磁流量计适用于导电液体，不能用于非导电管道。3 .安装位置:考虑流量计的安装位置,如水平、垂直或倾斜管道。部分流量计对安装位置有严格要求，如涡街流量计需安装在直管段上。3.3安装和维护成本供水管网流量计的安装和维护成本是选型时不可忽视的因素。以下为几个主要方面：1 .安装成本：包括流量计本身的成本、安装工程费用以及配套设施费用。在选型时，要综合考虑这些因素，选择性价比高的流量计。2 .维护成本：流量计的维护成本包括日常维护、校准、故障处理等。在选择流量计时，要了解其维护周期和维护难度，尽量选择维护成本低的产品。3 .生命周期成本：评估流量计的预期使用寿命和总拥有成本。选择生命周期成本低、可靠性高的流量计，有利于降低长期运营成本。3. 4环境适应性供水管网流量计的环境适应性至关重要，主要包括以下方面：1 .温度：流量计应适应供水管网所在地的温度范围。在我国北方地区，冬季气温较低，应选择具有低温适应性强的流量计。2 .压力：供水管网的压力波动可能影响流量计的测量精度。在选择流量计时，要确保其能适应管网的压力范围。3 .防护等级：根据安装环境,选择相应防护等级的流量计。例如，户外安装的流量计需具备防水、防尘、防晒等性能。4 .防腐蚀性能：供水管网中可能存在腐蚀性物质，如氯离子。因此，流量计的材质和结构应具有较好的防腐蚀性能。
