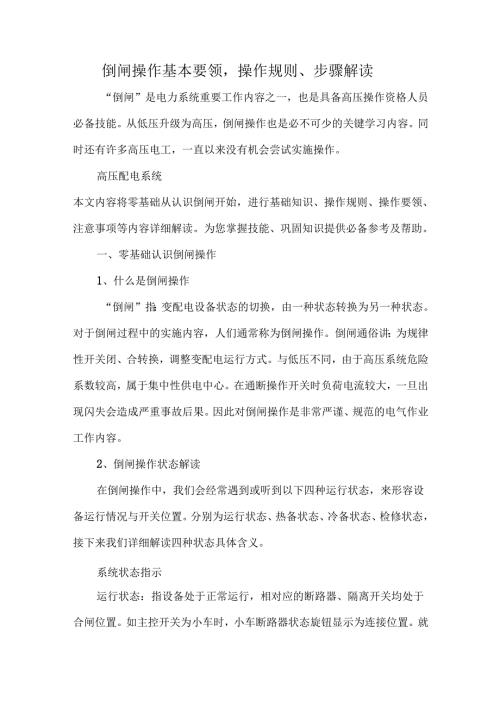

倒闸操作基本要领，操作规则、步骤解读“倒闸”是电力系统重要工作内容之一，也是具备高压操作资格人员必备技能。从低压升级为高压，倒闸操作也是必不可少的关键学习内容。同时还有许多高压电工，一直以来没有机会尝试实施操作。高压配电系统本文内容将零基础从认识倒闸开始，进行基础知识、操作规则、操作要领、注意事项等内容详细解读。为您掌握技能、巩固知识提供必备参考及帮助。一、零基础认识倒闸操作1、什么是倒闸操作“倒闸”指：变配电设备状态的切换，由一种状态转换为另一种状态。对于倒闸过程中的实施内容，人们通常称为倒闸操作。倒闸通俗讲：为规律性开关闭、合转换，调整变配电运行方式。与低压不同，由于高压系统危险系数较高，属于集中性供电中心。在通断操作开关时负荷电流较大，一旦出现闪失会造成严重事故后果。因此对倒闸操作是非常严谨、规范的电气作业工作内容。2、倒闸操作状态解读在倒闸操作中，我们会经常遇到或听到以下四种运行状态，来形容设备运行情况与开关位置。分别为运行状态、热备状态、冷备状态、检修状态，接下来我们详细解读四种状态具体含义。系统状态指示运行状态：指设备处于正常运行，相对应的断路器、隔离开关均处于合闸位置。如主控开关为小车时，小车断路器状态旋钮显示为连接位置。就像我们常用的汽车已发动或行驶状态。热备状态：指设备断路器处于分闸状态，所控制线路是没电的。但设备隔离开关是闭合位置即接通的，只有断路器处于断开。如小车断路器在热备时开关状态是连接位置，但内部电气机构处于分闸位置。就像汽车插入启动钥匙，点亮中控的状态。冷备状态:指设备断路器处于分闸位置，隔离开关也在断开位置，但未执行安全接地措施。如小车断路器，按下断开按钮后，需将小车遥至试验位置，进行电气与物理两个方面断开，即断开了断路器和隔离开关。就像汽车仅处于钥匙插入状态，未进行任何操作、旋转。检修状态：指设备断路器与隔离开关均为断开位置，并按要求做好了安全措施。如小车断路器检修状态时，将短路器遥至检修位置，并悬挂检修或禁止合闸标识。就像未插入钥匙的汽车，同时拉下手刹防止溜车的情况。高压检修小车上述短路器操作，均需通过专业手柄实施。不得用其它硬物撬动，在合闸、分闸到位均可听到机械到位及断开发出的声响。断路器正常状态下均可进行电气自动储能，若电气机构故障与维修后，在排除故障也可进行手动储能。二、倒闸操作规则解读通过对倒闸与常见状态解读，对于倒闸工作我们应该有了全新认识。但这只是倒闸操作最基础部分，其核心为操作实施中的操作顺序、操作要领。我们将继续进行下面通俗易懂的解读分享。按编号操作1、掌握编号规则要领在倒闸过程中，调度指令均由编号、编码组成，便于操作票填写及操作顺序逻辑验证。每个编号均代表一种开关或设备，下面我们就编码要求进行解析。电源：变配室一般有两路或多路电源供给，其中第一路电源一般用IOl表示，其中10表示为IOkV,1表示为第一路，102、103则表示为IOkv第二路、第三路电源。进线隔离：高压侧进线主隔离开关一般用201-2、202-2表示，如201-2的第一位2指IOKV,第二位。指进线，第三位01、02指1路、2路进线，第四位2指隔离的含义。进线短路器：高压侧进线短路器开关一般用201、202表示，如201的第一2指IOKV,第二位。指进线，第三位1、2指1路或2路进线。计量：高压侧计量柜一般用44、55表示，其中44指4号母线计量侧，55指5号母线计量侧。联络柜：高压侧联络柜开关一般用245-2、245表示，如245-2的第一位2指IOKV,第二位4指4号母线，第三位5指5号母线，第4位-2指隔离。（开关编号后边带-2一般代表隔离）出线柜隔离：高压侧出线柜主隔离开关一般用211-2,221-2表示，如2112第一位2指IOKV,第二位1指1号电源，第三位1指1号出线，第4位-2指隔离。出线柜断路器：高压侧出线短路器开关一般用211、221表示，如221第一位2指IOKV。第二位2指2号电源。第三位1指1号出线。变压器：变器通常用IT、2T、3T表示。低压联络：低压联络隔离、断路器一般用4452、445表示，其中第一位4指0.4KV（380V统称），第二位4指4号母线，第三位5指5号母线，第4位-2指隔离。低压主进开关：通过变压器引入的第一个开关一般用401、402表示，其中401第一位4指0.4KV,第二位。指进线，第三位1、2指1路、2路进线。低压侧主进隔离则在断路器后边加一2即可。2、认识高压模拟板高压模拟板模拟板为根据本变配电系统配置情况，对相应开关编号、刻板。形成平面图纸加操作旋钮的综合操作看板。通过模拟板的操作来检验操作顺序是否符合要求。模拟看板常见有电子式、普通式、液晶演示等类型，常设置于变配电室内便于模拟操作。模拟板开关一般用编号数字表示，编号解释参照本文中掌握编号规则要领执行。3、操作顺序逻辑倒闸操作时，必须配置监护人、操作人两人执行。一人操作、一人监护，监护人操作技能要略高于操作人。倒闸操作顺序一般有五步组成：五步骤操作第一步：发令、接令，通过运行人员反馈变配电当前运行方式,由发令人进行任务交底传达，下达执行指令与要求。明确监护人、操作人、操作时间等具体要求。第二步：填写操作票，结合指令任务与本站现行运行方式。进行操作票编辑，形成文本格式操作票，由操作人提交至监护人进行验证复核。第三步：模拟操作，根据任务、操作票步骤在模拟板进行模拟。此环节与实际操作保持一致，一人唱票、一人操作复述。第四步：实施操作，实施前需检查安全用具、绝缘靴、绝缘手套完好、检验合格有效，做好安装防护后，按照模拟步骤实施逐项操作工作。第五步：完成倒闸操作后，对相应开关悬挂标牌，观察设备运行情况。在操作票空白处签写已执行后，向上级汇报任务完成。三、倒闸过程注意事项安全防护用具1、倒闸开关操作顺序,先停各路负荷在停主开关。先拉短路器在拉隔离开关，送电时顺序相反，禁止带负荷拉隔离。2、禁止高压侧、低压侧合环工作，245、445切换需确保其中一路电源可带全站负荷。3、电路在未经测试情况下，均看作为带电状态。做好安全防护，执行安全技术措施。4、设备检修、运行方式切换送电时，均应做好检查并拆除安全接地措施。5、倒闸操作前应清楚掌握本站运行方式、继电保护方式、信号报警连锁等情况，同时准备必要继电保险，避免操作过程出现继电故障情况。
