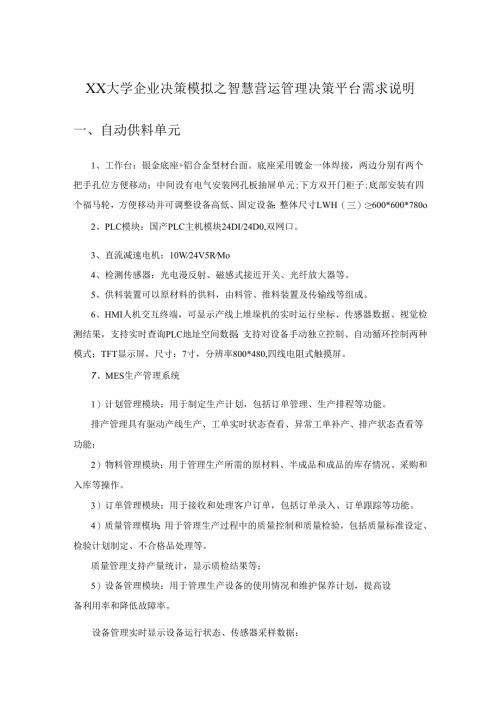

XX大学企业决策模拟之智慧营运管理决策平台需求说明.docx
XX大学企业决策模拟之智慧营运管理决策平台需求说明一、自动供料单元1、工作台：银金底座+铝合金型材台面。底座采用镀金一体焊接，两边分别有两个把手孔位方便移动；中间设有电气安装网孔板抽屉单元;下方双开门柜子;底部安装有四个福马轮，方便移动并可调整设备高低、固定设备；整体尺寸LWH（三）:600*600*780o2、PLC模块：国产PLC主机模块24DI/24D0,双网口。3、直流减速电机：10W24V5RMo4、检测传感器：光电漫反射、磁感式接近开关、光纤放大器等。5、供料装置可以原材料的供料，由料管、推料装置及传输线等组成。6、HMI人机交互终端，可显示产线上堆垛机的实时运行坐标、传感器数据、视觉检测结果，支持实时查询PLC地址空间数据；支持对设备手动独立控制、自动循环控制两种模式；TFT显示屏，尺寸：7寸，分辨率800*480,四线电阻式触摸屏。7、MES生产管理系统1）计划管理模块：用于制定生产计划，包括订单管理、生产排程等功能。排产管理具有驱动产线生产、工单实时状态查看、异常工单补产、排产状态查看等功能；2）物料管理模块：用于管理生产所需的原材料、半成品和成品的库存情况、采购和入库等操作。3）订单管理模块：用于接收和处理客户订单，包括订单录入、订单跟踪等功能。4）质量管理模块：用于管理生产过程中的质量控制和质量检验，包括质量标准设定、检验计划制定、不合格品处理等。质量管理支持产量统计，显示质检结果等；5）设备管理模块：用于管理生产设备的使用情况和维护保养计划，提高设备利用率和降低故障率。设备管理实时显示设备运行状态、传感器采样数据；6）在线监控模块：通过传感器和监控设备实时监测生产线上的各项指标，及时发现异常情况。7）统计分析模块：用于对生产数据进行统计和分析，帮助企业进行生产效率分析、成本分析等，为决策提供参考依据。8、APS排程功能1）可对接实验室工业互联网数字产线MES生产管理系统，APS排程功能支持表格文件导入生产工单，EXCEL导入规则文件支持根据订单顺序依次进行生产,支持对所有数字产线的生产工艺进行下发控制，参数包含有：生产数量、材料类型、产品类型、加工时长、检测时长等；2）支持APl对接，提供APl接口文档；3）能够从MES生产管理系统获取设备产能信息、产线当前配置的产能、产线实时状态、采集数据等，依据排程的订单以及订单中对应的产线实时状态，控制产线自动生产。二、制造装配单元1、工作台：银金底座+铝合金型材台面。底座采用镀金一体焊接，两边分别有两个把手孔位方便移动；中间设有电气安装网孔板抽屉单元;下方双开门柜子;底部安装有四个福马轮，方便移动并可调整设备高低、固定设备；整体尺寸LWH（MM）:600*600*780o2、装配站由物料平台、三轴搬运机构、传输线等机构组成，完成两个物料的装配。3、配套资源：配套MES生产管理系统和APS排程功能，包含硬件系统及软件使用手册；系统电气连接图；工程代码：PLC控制程序、HMl人机交互程序、软件应用代码。三、质检单元1、工作台：银金底座+铝合金型材台面。底座采用镀金一体焊接，两边分别有两个把手孔位方便移动；中间设有电气安装网孔板抽屉单元;下方双开门柜子;底部安装有四个福马轮，方便移动并可调整设备高低、固定设备；整体尺寸LWH(三):600*600*780o2、视觉检测单元由视觉模块、分拣模块、传输线等机构组成，完成视觉检测及工件分拣工作。3、提供质量检测模型，支持模型部署，支持自启脚本，运行模型；4、可实现将图像信息转换上传工业软件管理平台进行质量检测；5、工业摄像头：630万像素，分辨率4K60HZ*1080P,USB2.0接口，安装在检测工位；6、机器视觉检测模块：封装在壳体中，四核处理器，64位，1.8GHZ主频,500MHZGPU,集成HDMRUSB接口，板载3.5寸以上显示屏，分辨率480*320,内置CPU散热风扇；集成以太网接口,使其可接入TCP/IP以太网络，采用MODBUSTCP协议与工业控制器通信获取是否启动检测的信号,采用HTTP协议传输图片。7、相机支持MOdbUS协议，IP地址可在平台进行修改；8、视觉检测模型可通过本地或远程进行查看、切换；四、工业大数据综合管理系统1、工业数据主机系统、虚拟机宿主机、工业数据库、中间件、应用服务器、应用服务、https序列仿真的监控，基于NetflowSflowNetStreamJflowIPFIX协议采集工业大数据的核心设备流量分析；2、采用工业界主流的B/S方式，支持信创终端适配访问；3、能够监测Windows、Linux、Solaris等服务器，能够监测服务器的CPU使用率、内存使用率、磁盘使用率，安装的软件、运行的进程等参数。另外还要求可以通过自定义SNMP监控，监视用户指定的性能指标；4、支持基于工业大数据应用的流量分析，提供网络内应用占用带宽的详细情况，包括应用产生的流量、协议、端口以及来源和目的IP、占带宽百分比等；5、支持硬件状态监控，例如电压、电源、风扇速度、处理器状态等；6、对数据源路径采集功能，支持自动追踪源到目的地址的指定tcp端口请求路径，从而可视化源地址与其目的地址之间的关键路径。包括路径中的各个跃点，跟踪数据包在各个跃点期间所耗费的时间，并提供可用于测量数据包传输延迟和网络中断的数据，全面了解网络路径的性能；7、支持多种视图：分类视图、图标视图、表格视图、概要视图、监视器组视图、批量配置视图、GoOgIe视图；8、提供自动化运维的建模和配置界面，以图形化的方式直观展示执行流程；在界面中能够新增、修改、删除运维流程。9、具备强大的报表功能，可以生成多种基于业务的分组报表，如可用性趋势报表，存储空间比较报表，历史报表等；基于监视器类型的分组报表；个别监视器报表；或为自定义参数生成报表等。五、工业数据可视化1、整体屏幕尺寸三86英寸UHD超高清LED液液晶显示屏，显示比例16:9,屏幕图像分辨率N3840*216002、整机采用内置摄像头、麦克风，无需外接线材连接和任何可见外接线材及模块化拼接痕迹，不占用整机设备端口。3、整机提供前置输入接口，不少于1路前置HDMl接口及2路前置双通道USB3.0接口；TyPe-CNI路，后置接口具备三2路HDMLNI路VGA,1路Audioin3.5mm,1路RS232,NI路RJ45,NI路USB触控输出，NI路Audioout3.5m11io4、每台机器支持配置教学智能笔，整机包含1个磁吸充电收纳槽，用于智能笔的收纳和无线充电，可支持智能笔在低电量10%状态下，需支持充电W5分钟，使用时长三45分钟。5、支持手势下移实现半屏显示，点击上方屏幕可返回全屏。6、整机内置光感传感器，可根据环境光自动调节整机亮度。7、整机需内置无线多功能接收器，无需连接外部线材和外置接收器即可实现一键扩音和语音指令功能；整机需内置无线充电模块，无需连接外部线材即可实现智能笔充电；8、整机采用内置广角摄像头，像素21600万，对角视场角2135°,水平视场角2120。整机高清摄像头需支持AI识别人像，人像识别距离10米。整机高清摄像头需支持人脸识别、Al选人和Al考勤，可识别镜头前的所有学生进行人数统计，随机抽人。9、支持微课录课功能：需支持对教师授课主机屏幕进行录制形成课堂授课实录或微课；需支持分享到班级、校本微课库,支持通过二维码分享实录视频，需支持对微课分类管理和按微课名搜索；需支持针对录制的授课内容微课进行关键帧提取，需支持通过点击关键帧方式快速精准定位微课内容；10、数据驾驶舱可提供各站常见的图表，直观的展示生产运营的关键指标，帮助管理者更加直观了解运营情况，并可针对性的对异常关键指标进行分析和尽可能规避异常；驾驶舱从产线管理角度，在独立显示屏分别展示单条产线的各站状态、当前订单生产信息、订单进展、近10天产量、日产量等数据分析与展示；驾驶舱从车间管理角度，对车间（实验室）内所有数字产线的生产信息进行汇总展示，包含订单信息、设备状态、产量信息等。数据整合与多维度分析：它能够集成多种数据来源,包括MES系统、WMS系统、设备管理系统等，提供多维度的数据分析功能。六、工业应用开发板1、远程连接MES生产管理系统实现生产订单管理；2、屏幕尺寸213英寸；3、屏幕色彩10.7亿色，屏幕类型柔性OLED,分辨率2880X1920,屏幕比例3:2；4、WLAN频率2.4GHZ和5GHz,WLAN协议802.11abgnacax,2*2MIMO;5、存储容量N256GB；6、前置摄像头1600万像素（f2.2光圈），后置摄像头1300万像素高清摄像头（f1.8光圈，自动对焦）；七、工业数据通信单元1、千兆电口三24个，IGSFP光口24个；ConSOle口Nl个；2、支持防网关ARP欺骗，支持端口保护、隔离、防止ARP泛洪攻击功能，支持DHCPSnooping；3、支持M-LAG技术，跨设备链路聚合（非堆叠技术实现），要求配对的设备有独立的控制平面；4、支持通过网管中心平台一键替换“按钮”即可完成故障设备替换；5.支持通过APP进行远程管理，并且可以修改网络配置；6、支持终端类型库，基于指纹终端识别库自动识别PC、路由器、摄像头设备、无线AP等；7.支持在设备上创建东西向安全策略，实现全网安全风险拦截；并支持各个区域/角色流量互访记录并呈现，支持攻击源定位，检测到攻击源后根据策略将终端拉黑，防止终端持续攻击。
