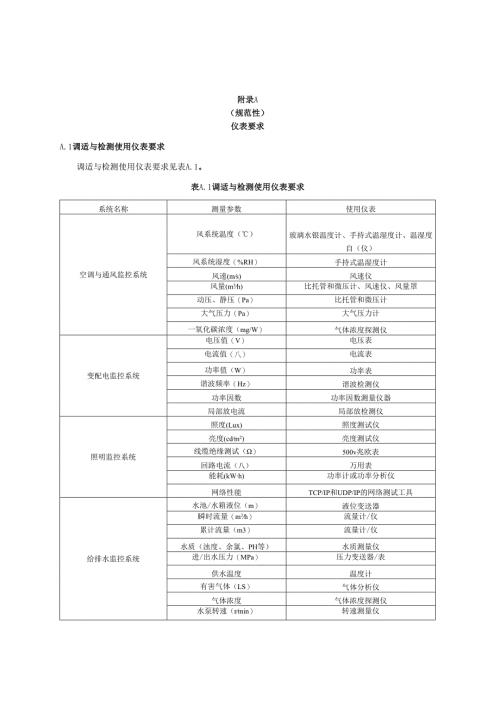

附录A（规范性）仪表要求A.1调适与检测使用仪表要求调适与检测使用仪表要求见表A.1。表A.1调适与检测使用仪表要求系统名称测量参数使用仪表空调与通风监控系统风系统温度（）玻璃水银温度计、手持式温湿度计、温湿度自（仪）风系统湿度（%RH）手持式温湿度计风速(ms)风速仪风量(m3h)比托管和微压计、风速仪、风量罩动压、静压（Pa）比托管和微压计大气压力（Pa）大气压力计一氧化碳浓度（mg/W）气体浓度探测仪变配电监控系统电压值（V）电压表电流值（八）电流表功率值（W）功率表谐波频率（Hz）谐波检测仪功率因数功率因数测量仪器局部放电流局部放检测仪照明监控系统照度(Lux)照度测试仪亮度(cdm2)亮度测试仪线缆绝缘测试（）500v兆欧表回路电流（八）万用表能耗(kWh)功率计或功率分析仪网络性能TCP/IP和UDP/IP的网络测试工具给排水监控系统水池/水箱液位（m）液位变送器瞬时流量（m3h）流量计/仪累计流量（m3）流量计/仪水质（浊度、余氯、PH等）水质测量仪进/出水压力（MPa）压力变送器/表供水温度温度计有害气体（LS）气体分析仪气体浓度气体浓度探测仪水泵转速（rmin）转速测量仪水泵频率(Hz)频率测量仪水泵效率(n)温度(环境)温度仪湿度(环境%RH)湿度仪噪音(环境dB)噪音仪累计电量(kWh)电能表通信接口RJ45(电口)、光口、各种协议热源和热交换监控系统供回水温度温度计供回水压力压力表瞬时流量(m3h)流量计/仪功率(kW)功率表冷源监控系统供回水温度温度计供回水压力压力表瞬时流量(m3h)流量计/仪功率(kW)功率表电梯和自动扶梯监控系统电梯加速度电梯振动及起制动加减速度测量仪温度温度传感器噪声噪声传感器火灾自动报警及消防联动控制系统电压(V)数字万用表电阻(Q)绝缘电阻测量仪/接地电阻测量仪电流（八）数字万用表感烟探测器试验器感温探测器试验器声压级(dB)数字声级计时间(三)秒表长度(m)尺附录B（资料性）成果和文件B.1调适、检测计划调适顾问应根据相关方的意见，在项目启动时制定初始调适、检测计划，并得到建设单位/使用单位的批准。计划应为正式书面文件，按各系统类别分别制定，并应包括以下工作：a）系统的一般说明；a）在设计文件的基础上制定的调适、检测范围和对象；b）调适顾问成员在整个项目中的角色和责任；c）相关参与者的沟通和组织结构；d）要完成的项目具体任务、详细描述、时间表及相关角色和责任；e）仪器、工具和供应商清单及其相应规范；f）项目执行期间用于沟通和跟踪关键信息的测试表格、问题日志和进度报告；g）评估不符合设计文件要求时应遵循的程序；h）随着项目的进展不断更新和修订。B.2调适、检测规范调适、检测规范应按系统类别在各系统设计文件的基础上制定，包括设计图纸、设计规范、各系统的控制功能、不同系统间的联动控制功能等的设计说明、控制系统图纸、各部件的控制策略和规范，应至少包括以下信息：a）由设计文件定义的各系统的每个工况、模式的详细性能；b）各系统部件的详细性能标准和要求，包括传感器和控制装置；c）各系统需抽样检验的方法；d）各系统的部件、控制点、设备和系统之间的相互作用确定验证程序。B.3核查和检测应根据批准的调适、检测计划和规范，对各系统所有部件进行核查与检测。核查和检测的报告应至少包括以下信息：a）确定测试日期、时间；b）被测试各系统以及部件；c）进行检测的条件（即环境条件、控制模式）；d）第一次测试或问题纠正后的重新测试的结果；e）测试系统或部件的设计规范；f）部件的正确安装、协调和相互作用的确认g）性能指标的测试数据及结果判定；h）测试失败的诊断和随访措施。B.4过程文件系统调适、检测过程中应按设计阶段、施工阶段、验收阶段和运行维护阶段分别制定实施的文件,应包括但不限于方案、表格、报告等。a）调适、检测方案应包括但不限于以下内容：D系统的基本情况和建设单位的委托情况；2）根据建设单位委托和设计文件制定的调适、检测的范围、目标和执行规范；3）调适、检测团队成员架构以及在整个项目中的角色和责任；4）调适、检测相关参与者的沟通和组织结构；5）调适、检测周期需要完成的项目特定任务的详细说明；6）调适、检测的计划、时间表及相关单位的任务和职责；7）调适、检测使用的仪器、工具、规格；8）调适、检测过程中的检查与检验表格。b）调适、检测表格应包含但不限于以下内容：1）检查和检验范围；2）检查和检验内容；3）检查和检验比例；4）检查和检验执行标准；5）检查和检验时间；6）检查和检验人员。c）调适、检测报告应包括但不限于以下内容：1）调适、检测摘要；2）检查和检验结果及调适、检测结论；3）调适、检测完成后解决和未解决的问题及建议。B.5问题日志调适顾问应按各系统的调适、检测计划分别汇总和维护该系统的问题日志，在各系统正式的问题日志中应充分详细地记录和跟踪所有发现的问题。更新后的问题日志应定期分发给与各系统调适、检测相关的人员，以便每个人都能使用相同的信息进行操作。问题日志应至少包含以下内容：a）问题描述（包括名称、位置、日期和参考号）以及物品照片（如有）；b）问题分类包括技术问题、人力资源问题、供应商问题等；c）负责人和截止日期：指定问题的负责人，并设定解决问题的截止日期；d）问题优先级：根据问题的重要性和紧急程度，为问题设定优先级；e）问题解决的确认（包括被指派解决问题的人员、采取的行动）；f）不符合要求且无法及时解决的系统调适或组件应给出问题编号，并记录在问题日志中。B.6调适、检测报告调适顾问应在调适、检测工作结束后，提供最终的调适、检测报告，总结整个调适、检测过程中编制的文件，以便交付给建设单位/使用单位以及其他指定人员进行审查和验收，最终调适、检测报告应至少包括以下内容：a）调适、检测执行摘要；b）最终调适、检测计划的副本；c）最终调适、检测规范的副本；d）调适、检测的观察检查和校准报告副本；e）所有调适、检测阶段报告的副本；f）最新版本的问题日志副本；g）对于所有不完整的问题、延迟或季节性测试，包括建设单位/使用单位批准的解决方案，确定谁负责解决。
