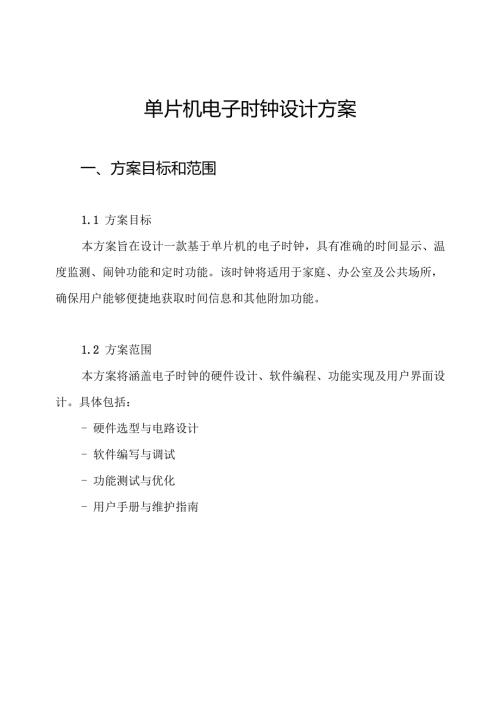

单片机电子时钟设计方案一、方案目标和范围1.1 方案目标本方案旨在设计一款基于单片机的电子时钟，具有准确的时间显示、温度监测、闹钟功能和定时功能。该时钟将适用于家庭、办公室及公共场所，确保用户能够便捷地获取时间信息和其他附加功能。1.2 方案范围本方案将涵盖电子时钟的硬件设计、软件编程、功能实现及用户界面设计。具体包括：- 硬件选型与电路设计- 软件编写与调试- 功能测试与优化- 用户手册与维护指南二、组织现状与需求分析2.1 现状分析随着科技的进步，传统的机械时钟逐渐被电子时钟所取代。用户对时钟的需求不仅限于基本的时间显示，还希望具备更多功能，如温度监测和闹钟设置等。2.2 用户需求- 时间显示：24小时制和12小时制可切换。- 温度显示：实时显示室内温度，单位可选择摄氏度或华氏度。- 闹钟功能：可设置多组闹钟，支持音乐和蜂鸣声提醒。- 定时功能：支持定时计时和倒计时功能。- 简易操作界面：用户友好的按键设计和液晶显示。三、实施步骤和操作指南3.1 硬件设计3.1.1 硬件选型选择一款常用的单片机，如STM32或ATInega328,根据所需功能进行选择。以下是推荐的硬件组成部分：-单片机：STM32F103C8T6 显示屏：16x2LCD液晶显示模块 温度传感器：DS18B20数字温度传感器 蜂鸣器：用于闹钟提醒 按键：用于设置时间和闹钟 电源：5V适配器或USB供电模块3.1.2 电路设计设计电路原理图，确保各个模块正确连接。需要注意电源供电的稳定性和各模块之间的兼容性。电路设计应包括：- 单片机与LCD的连接-DS18B20的接入- 按键的输入接口- 蜂鸣器的输出接口3.2 软件编写3.2.1 开发环境选择合适的开发环境，如Keil、ArdUinOlDE等。确保安装了必要的库文件和驱动程序。3.2.2 功能模块设计 时间显示模块：使用定时器中断来更新时间，实时更新LCD显小O 温度监测模块：通过DS18B20读取温度数据，并在LCD上显小O 闹钟模块：设置闹钟时间并通过中断实现定时响铃。 定时功能模块：实现简单的计时器和倒计时功能。3.3 测试与优化3.3.1 功能测试对每个功能模块进行单独测试，确保其正常工作。测试内容包括：- 时间准确性- 温度传感器的响应速度和准确性- 闹钟的响铃准确性- 定时功能的正确性3.3.2 性能优化根据测试结果进行优化，确保各个功能的反应速度和稳定性。可增加防抖动设计，避免按键输入误触。3.4 用户手册和维护指南3.4.1 用户手册编写详细的用户手册，包含以下内容:- 设备简介- 安装和连接说明- 功能操作指南- 故障排查指南3.4.2维护指南定期检查电路连接，确保各个部件的正常使用。同时，建议用户避免长时间在高温或潮湿环境中使用设备。四、具体数据与成本分析4.1成本分析以下为各个部件的预估成本:I部件I数量I单价（元）I总价（元）IISTM32F103C8T61120120|I16x2LCD模块I1|15|15|DS18B20I1|10|10|I蜂鸣器I155II按键|5|15II电源适配器I1|10I10II总计Il75I4.2预期收益通过市场调研，预计电子时钟的售价为150元，若每月销售100台,月销售额为15,000元,扣除成本后，月利润为:-禾IJ润=销售额-成本=15,000-7,500=7,500元五、总结本方案详细阐述了基于单片机的电子时钟设计，包括目标、需求分析、实施步骤、成本分析及预期收益。通过合理的硬件选型和科学的软件设计，确保方案的可执行性和可持续性。期待该电子时钟能够满足用户的多样化需求，并在市场上获得良好的反馈与销售。
