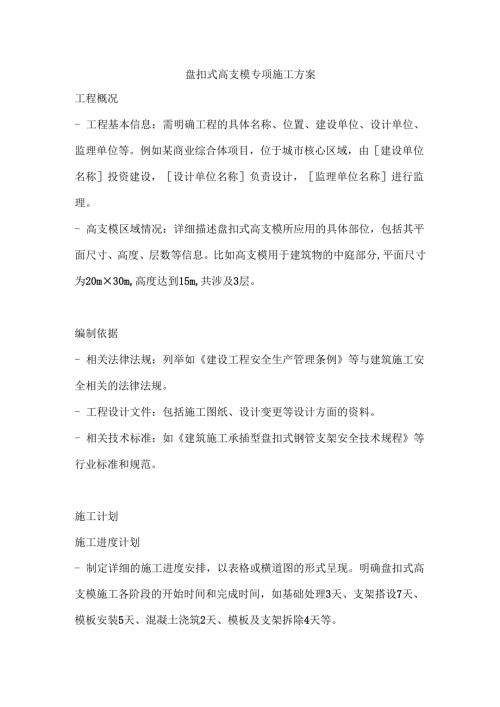

盘扣式高支模专项施工方案工程概况- 工程基本信息：需明确工程的具体名称、位置、建设单位、设计单位、监理单位等。例如某商业综合体项目，位于城市核心区域，由建设单位名称投资建设，设计单位名称负责设计，监理单位名称进行监理。- 高支模区域情况：详细描述盘扣式高支模所应用的具体部位，包括其平面尺寸、高度、层数等信息。比如高支模用于建筑物的中庭部分,平面尺寸为20m×30m,高度达到15m,共涉及3层。编制依据- 相关法律法规：列举如建设工程安全生产管理条例等与建筑施工安全相关的法律法规。- 工程设计文件：包括施工图纸、设计变更等设计方面的资料。- 相关技术标准：如建筑施工承插型盘扣式钢管支架安全技术规程等行业标准和规范。施工计划施工进度计划- 制定详细的施工进度安排，以表格或横道图的形式呈现。明确盘扣式高支模施工各阶段的开始时间和完成时间，如基础处理3天、支架搭设7天、模板安装5天、混凝土浇筑2天、模板及支架拆除4天等。材料与设备计划- 材料计划：统计所需的盘扣式钢管、可调托撑、模板、方木等材料的规格和数量。例如盘扣式钢管规格为48X3.2mm,数量为凶吨;模板采用18mm厚木模板，面积为凶平方米。- 设备计划：列出施工过程中使用的机械设备，如起重机、电焊机、电锯等，注明设备的型号、数量和进场时间。施工工艺技术盘扣式支架体系设计- 支架布置：根据高支模区域的荷载情况和结构特点，确定盘扣式支架的立杆间距、横杆步距等参数。例如立杆纵横向间距为1.2mX1.2m,横杆步距为1.5mo- 基础处理：对支架基础进行处理，确保其具有足够的承载力。如采用混凝土硬化基础，厚度不小于150mm,强度等级不低于C20。模板安装- 模板选型：选择合适的模板材料，如木模板、钢模板等，并说明模板的拼接方式和固定方法。- 模板安装顺序：按照从下往上、从内往外的顺序进行模板安装，确保模板的平整度和垂直度符合要求。混凝土浇筑- 浇筑顺序：确定混凝土的浇筑方向和顺序，一般采用分层分段浇筑的方法，避免支架受力不均。-振捣方式：选择合适的振捣设备，如插入式振捣器，确保混凝土振捣密实。施工安全保证措施组织保障- 建立以项目经理为组长的安全生产管理小组，明确各级管理人员的安全职责。- 配备足够的专职安全管理人员，负责施工现场的安全监督检查工作。技术措施- 对施工人员进行详细的安全技术交底，使其熟悉盘扣式高支模的施工工艺和安全注意事项。- 定期对支架进行检查和维护，发现问题及时处理。应急预案- 制定高支模坍塌、触电、火灾等事故的应急预案，明确应急救援的组织机构、救援程序和救援物资储备。- 定期组织应急演练，提高应急救援能力。劳动力计划专职安全生产管理人员根据工程规模和施工难度，配备一定数量的专职安全生产管理人员，负责施工现场的安全管理工作。特种作业人员安排持有相应资格证书的特种作业人员，如架子工、电工等，从事相关作业。明确各工种的人数和进场时间。计算书及相关图纸计算书- 对盘扣式支架的强度、稳定性进行计算，包括立杆的轴向力、横杆的内力、基础的承载力等计算内容。确保支架的安全性符合设计要求。相关图纸- 绘制盘扣式高支模的平面布置图、立面图、剖面图等施工图纸，标注详细的尺寸和技术要求，为施工提供准确的指导。
