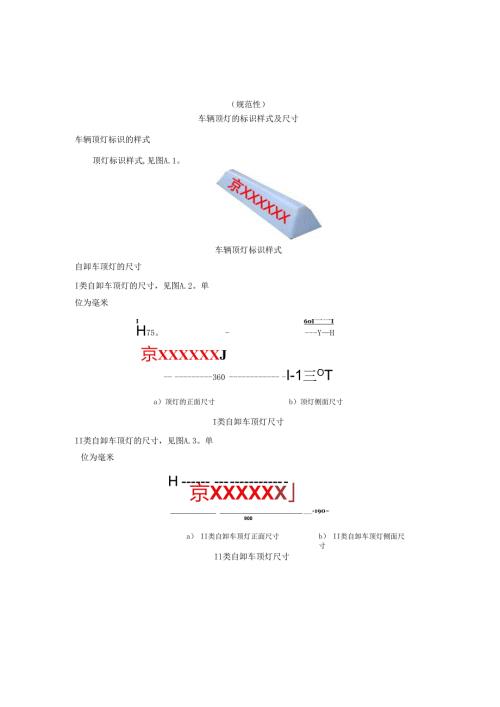

（规范性）车辆顶灯的标识样式及尺寸车辆顶灯标识的样式顶灯标识样式,见图A.1。车辆顶灯标识样式自卸车顶灯的尺寸I类自卸车顶灯的尺寸，见图A.2。单位为毫米I60I一一IH75。-YH京XXXXXXJ360I-1三OTa）顶灯的正面尺寸b）顶灯侧面尺寸I类自卸车顶灯尺寸II类自卸车顶灯的尺寸，见图A.3。单位为毫米H京XXXXXX-190900a） II类自卸车顶灯正面尺寸Il类自卸车顶灯尺寸b） II类自卸车顶灯侧面尺寸顶灯标识的字体、颜色及尺寸车辆类型顶灯位置标识内容字体?字尺寸（高X宽），mm文字颜色颜色编号自卸车I类驾驶室上部见图A.4车牌信息黑体汉字：100XloO数字：100x60大红色R03GB/T31817.5R3.9/14.8II类汉字：100XloO数字：140×80车厢可卸式垃圾车顶灯标识及尺寸顶灯尺寸按图A.2的要求。顶灯标识的字体、颜色及尺寸，见表A.2o顶灯标识的字体、颜色及尺寸车辆类型顶灯位置标识内容字体名于尺寸（高X宽）mm文字颜色颜色编号车厢可卸式垃圾车驾驶室上部见图A.4车牌信息黑体汉字:100x100数字：140x60大红色R03GB/T31817.5R3.9/14.8车辆顶灯安装位置顶灯安装示意图，见图A.4。xxxxxx车辆顶灯安装示意图（规范性）自卸车外观与标识外观与标识样式外观及标识样式，见图B.1。其中，图B.1a）为自卸车车厢顶盖展开样式，图B.1b）为自卸车车厢顶盖收折样式。b）自卸车车厢顶盖收折样式注：图B.1只体现GB7258未规定内容。图B.1自卸车外观与标识样式外观颜色及分割图形尺寸，见表B.1。表B.1自卸车外观颜色及色卡编号位置颜色色卡编号分割图形尺寸，mmI类车型II类车型驾驶室浅灰蓝PANTONE2120C车厢主体颜色浅灰蓝PANTONE2120C下方以及后部深蓝色PANTONE2111C3040X8005160X1500中下方及后部天蓝色PANTONE2191C2770X7204700X1350中下方及后部白色2480X5604200X1040侧面尾部“建筑垃圾运输环形标志”白色430X430650X650后栏板深蓝色PANTONE2111C顶盖白色表B.2自卸车标识的字体、字高及颜色标识位置标识内容字体字高，mm字体颜色色卡编号自卸车驾驶室两侧运输企业名称黑体不小于80深蓝色PANTONE2111C驾驶室两侧右下区电动汽车识别标志，见B.2车厢两侧尾部“建筑垃圾运输环形标志”图标，见B.3I类车厢后栏板上部居中，见B.4放大号牌标识黑体不小于200白色II类黑体不小于400白色I类车厢两侧上部居中，见B.1“建筑垃圾运输”字样黑体不小于80深蓝色PANTONE2111C放大号牌黑体不小于180深蓝色PANTONE2111CII类“建筑垃圾运输”字样黑体不小于165深蓝色PANTONE2111C放大号牌黑体不小于350深蓝色PANTONE2111C电动汽车识别标志汽车识别标志样式，见图B.2中a）、b）oa）纯电动汽车识别标志b）燃料电池电动汽车识别标志图B.2电动汽车识别标志样式纯电动汽车识别标志由电池图形、纯电动汽车的英文缩写“EVKElectricVehiCIe）和“电动汽车，字样等元素组成，见图B.2a）。燃料电池电动汽车识别标志由电池图形、燃料电池电动汽车的英文缩写“FCEV”（FUeICellElectricvehicle）和"电动汽车”字样等元素组成，见图B.2b）。标志整体长宽比例应为7:3。标志位置、尺寸及颜色，见表B.3。表B.3电动汽车标志尺寸、颜色标志标识位置尺寸，mm标志内容颜色色卡编号长度宽度纯电动汽车见图B.2a）驾驶室右下部260110电池图形底色白色电池天蓝色PANTONE2191C燃料电池电动汽车见图B.2b）英文缩写"EV"黑色+白色英文缩写，FCEV”黑色+白色建筑垃圾运输环形标志“建筑垃圾运输环形标志”样式，见图B.3o图B.3建筑垃圾运输环形标志样式“建筑垃圾运输环形标志”的颜色及尺寸要求，见表B.1。车辆后部放大号牌标识1类车型车辆后部放大号牌标识位置及尺寸示意图，见图B.4。1京XXXXXXHI单位为毫米图B.4I类车型车辆后部放大号牌标识示意图II类车型车辆后部放大号牌标识位置及尺寸示意图，见图B.5o单位为毫米JLlOg1京XXXXXX«图B.511类车型车辆后部放大号牌标识示意图（规范性）车厢可卸式垃圾车及智能厢的外观及标识车厢可卸式垃圾车外观样式，见图C.1。注：本图只体现GB7258未规定内容。图C.1车厢可卸式垃圾车外观样式车厢可卸式垃圾车及智能厢的颜色、分割图形尺寸，见表C.1。表C.1车厢可卸式垃圾车及智能厢的颜色位置颜色色卡编号分割图形尺寸，mm驾驶室浅灰蓝PANTONE2191C智能厢主体颜色浅灰蓝PANTON2191C下方以及后部深蓝色PANTONE2111C3040X800中下方及后部天蓝色PANTONE2191C2770X720中下方及后部白色2480X560侧面尾部“建筑垃圾运输环形标志”白色430X430后部深蓝色PANTONE2111C标识字体、字高及字体颜色，见表C.2。表C2智能厢标识的字体、字高及颜色标识部位标识内容字体字体mm字体颜色色卡编号驾驶室两侧运输企业名称黑体不小于80深蓝色PANTONE2111C两侧左下区电动汽车标识见B.2智能厢两侧上部运输企业名称的简称黑体不小于80深蓝色PANTONE2111C智能厢编号黑体不小于80深蓝色PANTONE2111C两侧“建筑垃圾收集箱”字样黑体不小于180深蓝色PANTONE2111C两侧反光标识见6.2.1.5、Clo后部反光标识见6.2.1.5、C.4o两侧尾部“建筑垃圾运输环形标志”图标，见B.3。两侧上部开厢二维码，尺寸100XlO0。智能厢后部标识样式，见图C.3。图C.3智能厢后部标识样式（规范性）通信传输协议说明建筑垃圾车辆车载智能终端、厢载终端传输协议应符合JT/T808、JT/T1078、GB/T19056要求，并符合如下规定。本附录针对JT/T808-2019中附录B表B.1消息对照表中所列消息体，做了扩展和调整，涉及的消息体见表D.1。表D.1新增或调整的消息体消息ID变更说明消息说明范围0x0200调整增加了附加信息内容，见附加信息定义（表D.2）、厢体状态定义（D.26）车载终端厢载终端0x9208新增报警附件请求上传车载终端0x1210新增报警附件上传车载终端0x1212新增文件数据上传完成车载终端0x9212新增文件数据上传完成应答车载终端0x8F05新增接收车辆准运许可证车载终端OxEAOl新增辆载重量变化上传车载终端OxFOOl新增车辆管控指令车载终端0x8FF6新增投放门开启控制厢载终端0x8FF7新增开厢二维码下发厢载终端位置上报协议扩展位置汇报车辆附加状态信息及报警上报采用与位置信息同时上报的方式,作为0x0200位置信息汇报的附加信息上报。对JT/T808-2019表27附加信息定义表进行扩展，见表D.2。表D.2附加信息定义附加信息ID附加信息长度描述及要求0x254扩展车辆信号状态，见表D.3,表D.26OxEl40双SIM卡唯一识别码IeClD,定义见D.40xE2不定长车辆及厢体标识信息，见表D.50xF24设备连接状态，定义见表D.60xF614限制状态，定义见表D.7。0xF748报警，附加信息0xF7报警数据格式见表D.80x6571DAMS报警，定义见表D.100x6765BSD警告，定义见表D.12。0x8F71右转弯警告，定义见表D.13。车辆信号状态定义对JT/T808-2019表31中的27、28、29、30扩展车厢信号状态位数据格式位进行补充定义见表D.3。表D.3附加信息0x25车厢状态定义位定义270：未装载的车厢；1：已装载的车厢（针对车厢可卸式垃圾车，其他车辆0）280：空车；1：重车290：密闭装置闭合；1：密闭装置开启300：车厢未举升；1：车厢举升倾倒垃圾SIM卡唯一识别码ICClD定义车载终端、厢载终端需要支持读取并上传SIM卡ICClD编码功能，对于厢载终端没有的部分可填OXO0。附加信息OXElSIM卡标识码，见表D.4。表D.4附加信息0xE1SIM卡标识码起始字节数据类型描述及要求0BYTE20贴片SIM卡唯一识别码ICClD20BYTE20SlM卡唯一识别码ICClD车辆及车厢标识信息定义车载终端，厢载终端能支持车厢可卸式垃圾车挂载智能厢后，获取到车厢信息，需如实填报智能厢ID、智能厢编号。如字段未采集，则填0x00。对于厢载终端上传信息，前5部分信息（表D.5中车载终端ID、车牌号、车辆VIN,附加信息0xE2车辆及车厢标识信息定义见表D.50表D.5附加信息0xE2车辆及车厢标识信息定义起始字节字段数据类型描述及要求0车载终端IDBYTE3030个字节，由大写字母和数字组成。30车牌号BYTE1010个字节，由汉字大写字母和数字组成。汉字编码按GB/T2312规定，位数不足后补OXO0。58+m智能厢IDBYTE3030个字节，由大写字母和数字组成。如未装载货厢，则填OXoOo88+m智能厢编号BYTE1818个字节，由大写字母和数字组成。不足后补0x00。设备状态定义根据外设传感器的工作状态，对外设的连接状态定义见表D6。表D.6附加信息0xF2设备状态定义位定义描述及要求01：连接，0：未连接篷布顶盖检测装置11：连接，0：未连接举升检测装置
