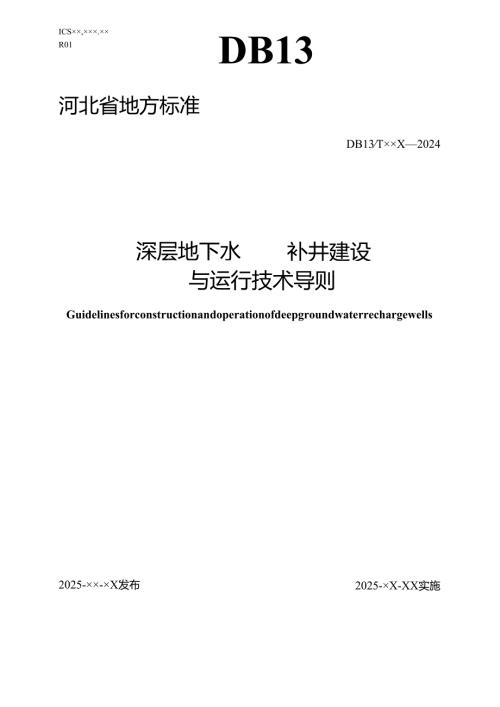

ICS××,×××.××R01深层地下水补井建设DB13河北省地方标准DB13T××X2024与运行技术导则Guidelinesforconstructionandoperationofdeepgroundwaterrechargewells2025-×X-XX实施2025-××-×X发布河北省市场监督管理局发布目次前言II1总则12规范性引用文件13术语和定义14选址25回补井设计36回补井施工47回补井配套68回补井运行、维护8为贯彻落实地下水管理条例地下水保护利用管理办法和华北地区地下水超采综合治理实施方案（2023-2025年），指导深层地下水回补井的设计、施工、运行、维护保养及验收等工作，保证回补井施工质量和回补工作长效运行，制定本导则。本文件由河北省水利厅提出并归口。本文件起草单位：××××××本文件主要起草人：××××××××××××××××××××××××××××××××××××深层地下水回补井建设与运行技术导则1总则本文件规定了第四系松散岩类孔隙水深层地下水回补井的设计、施工、运行与维护的技术要求。本文件适用于深层地下水回补井及其配套设施的建设、运行与维护保养及验收。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T50625机井工程技术标准GB50027供水水文地质勘察规范GB/T51040地下水监测工程技术规范DZ/T0148水文水井地质钻探规程DZ/T0181水文测井规范DZ/T0420地下水采样规程SL360地下水监测站建设技术规范CJJ/T13供水水文地质钻探与管井施工操作规程3术语和定义下列术语和定义适用于本导则。3.1深层地下水deepgroundwater自然状态下，与其他水体水力联系微弱且不可更新或难以更新的地下水。注：一般指埋藏深度大于200m的承压水。3.2深层地下水回补GroundwaterRecharge通过人工措施将地表水、再生水、雨洪水等水源注入承压含水层，以增加地下水资源量、抬升地下水位、改善地下水水质、改善地下水地质环境、防止或控制地面沉降等为目的的行为。3.3深层地下水回补井injectionwell专用于进行人工补给深层地下水的管井。3.4成井工艺wellcompletiontechnology管井钻进结束后进行的测井、换浆、井管安装、填砾、止水、洗井、抽水试验、采集水样等工序的施工工艺。3.5滤料gravelpack充填于过滤管与井壁环状间隙中有一定规格要求的滤水挡砂材料。3.6自然回补naturalflowrechargethroughwells补给水通过深层地下水回补管井在水力梯度作用下渗入补给含水层的方法。3.7水井堵塞waterwellclogging由于水的结垢，或因含水层中残留泥浆和粉细颗粒进入，或气体占据孔隙通道，而使滤水管孔眼、包网眼以及滤料孔隙逐渐被充填而使水井进、出水条件恶化的现象。3.8回扬pumpliftingofinjectionwell为消除回补管井堵塞、保持回补效率，定期或不定期开展的抽水活动。4选址4.1 一般规定4.1.1 深层地下水回补井的布设区域选择应满足供水、用电、场地、交通、卫生、补给条件和环境保护的要求。4.1.2 优先选择河湖水渠等地表水体及区域供水设施附近，如水厂、供水站，非地铁、高架等重大市政基础设施周围，结合地方经验，因地制宜，确保经济合理。4.1.3 设计和施工前应搜集项目区有关资料，并应进行现场踏勘，确保场地条件符合回补井建设要求。应开展水文地质勘察，查明回补区水文地质条件、地下水开发利用情况，并评价地下水资源。选用合理的评价方法，预测不同回补方案对地下水环境的影响。4.1.4 选用现有封停管井开展回补时，应满足下列要求：a）井管结构完整，不得有断裂、错位、蚀洞及止水效果不良等现象，过滤管通透性良好。b）施工资料完整，洗井后出水量达到该井初始出水量90%以上。4.2 选址原则4.2.1 深层地下水回补井现场选址应符合下列技术要求：a）场地条件：能满足建设、运行、维护使用的场地要求，交通便利。b）用电条件：具备二级用电负荷等级，且配备满足二级负荷要求的备用电源。c）供水条件：供水设施供水量满足预期回补水量要求。d）卫生要求：回补井周围30m范围内，不得存在影响目标含水层水质的污染源。e）水文地质条件：回补目标层含水层分布平缓、含水层厚度大、给水能力强、储水条件好。f）选址应规避可预见风险。4.2.2 回补区宜选择下述区域：a）需调控地下水开采量或利用地下水进行资源调节的地区。b）防止海水入侵，咸水越流或改善地下水水质的地区。c）减缓或遏制地下水过量开采引起的地面沉降或塌陷的地区。4.3 选址调查4.3.1 有针对性地系统收集地质，水文地质，遥感与地球物理勘探，气象水文，环境地质，地下水开发利用，国民经济现状、发展规划等有关资料，明确水资源需求情况。4.3.2 调查地下水补给、径流和排泄条件以及地下水动态规律，各含水层之间的水力联系，掌握区域地质水文地质概况、研究程度和存在的水地质环境地质问题。4.3.3 调查回补目标层含水层分布规律与埋藏条件，确定目标层的岩性，含水层单层厚度、总厚度，确定目标层的富水性或储水能力及相关水文地质参数如渗透系数、导水系数、储水系数等。4.3.4 调查地下水开发利用历史与现状，存在的主要环境地质问题及其形成条件、产生原因与演化趋势。a）海（咸）水入侵调查咸水体分布范围、咸水与淡水在水平和垂直方向分界面的位置及其变化规律；调查海（咸）水入侵的原因、途径、方式、范围、速率、危害程度等，预测发展趋势及其对环境和生态的影响。b）地面沉降调查地面沉降的分布范围、迹象、中心累计沉降量、沉降速率、危害程度等；调查已采取的地面沉降防治工程技术措施及效果等。5回补井设计5.1 一般规定5.1.1 回补井设计应收集回补区的相关资料，并应进行现场踏勘。5.1.2 回补井设计应根据地下水回补规划、供水量与水质要求、水文地质勘察报告、建井区范围和回补目的等进行。5.1.3 回补井群设计时应同时布置长期观测网。地下水长期观测网的布置和长期观测孔的设计应符合GB50027和GB/T51040的有关规定。5.2 回补井结构设计5.2.1 应综合考虑地层特性和钻探工艺，回补井结构宜尽量简化。5.2.2 回补井结构应明确回补井深度、各井段的长度、井孔直径与井管直径、井管材料、滤料、止水材料、封孔回填等。5.2.3 回补井深度应钻穿回补目标层的主要含水层（带）。5.2.4 井孔直径和井管直径设计应符合下列规定：a）开采段井孔直径和井管直径应根据回补目的、含水层岩性和埋深、回补段长度、过滤器类型及钻进工艺等因素综合确定，宜选用较大口径。b）井孔直径宜比井管直径大200mm500mm。5.2.5 回补井井管（包括井壁管、滤水管和沉淀管）选择应符合下列规定：a）井管强度应满足回补井施工和正常运行要求。b）考虑地下水对管材的腐蚀作用，以延长井管使用寿命。c）端头构造应满足井管连接工艺和施工过程中的强度要求。5.2.6 过滤管类型选择、技术参数参照DZ/T0148执行。5.2.7 回补井过滤器的下端，应设置管底封闭的沉淀管，长度不小于5米。5.2.8 为防止气体造成的水井堵塞，应在回补井管外设置旁测管，埋设位置应超过动水位。5.2.9 回填滤料应选择质地坚硬、密度大、浑圆度好的天然石英砂，砾径应根据含水层颗粒筛分数据确定，应符合DZ/T0148要求。填砾高度宜高出滤水管顶端5IOm,含水层靠近咸淡水界面时，滤料要低于咸淡水界面5m以上。5.2.10 回补井封闭应选用黏土或水泥等永久性止水材料，黏土应制成球（块）状，大小宜为20mm30mm,宜在表面稍干、内部湿润柔软时使用。水泥强度等级不低于32.5。6回补井施工6.1 一般规定6.1.1 施工前应根据勘察和设计文件对回补场地和回补管道敷设沿线进行踏勘核查，并按照项目设计书的要求编写施工组织设计，设计书编写内容见附录A。6.1.2 深层地下水回补井施工组织设计，必须满足项目设计书或合同协议的要求，在现场踏勘的基础上以现有的生产、材料消耗、人员和设备配备与费用定额等资料为依据进行编制。应根据选用设备选择最优的施工方法与工艺确保工程质量和经济效益最佳。6.1.3 回补井施工应执行相关操作规程，并应做好技术交底和安全交底。6.2 回补井施工要求6.2.1 回补井施工的钻进设备、钻进工艺和泥浆性能，应根据含水层类型、地层岩性、水文地质条件、回补目的、井身结构，以及钻机运输、施工、水电供应条件等因素确定。应符合DZ/T0148要求。6.2.2 钻机及附属配套设备安装应基础坚实、安装平稳、连接牢固、布局合理、便于操作。钻机与地上地下建筑物和设施之间应保持安全距离，并应符合有关行业施工现场的规定。6.2.3 取心、采样及地质编录参考DZ/T0148要求。6.2.4 钻探成孔质量要求：a）孔身应圆正、垂直，孔径不得小于设计孔径。b）每钻进100m、换径、终孔及下管前均需用钢卷尺测量校正孔深。孔深允许误差为2%。，超差者应以校正测量数据为准更正。c）每钻进50m、换径、终孔或扩孔结束应测量顶角弯曲度。下泵段顶角允许弯曲度每100m孔深不超过1。，其他孔段钻孔顶角每100m孔深不超过1.5。井段的顶角和方位角不得有突变。终孔孔径不大于3。6.3 测井6.3.1 在钻孔终孔后，应进行测井，测井项目宜包括划分地层、确定含水层和相对隔水层位置和厚度；确定地下水矿化度，划分咸淡水界面；测定孔斜、孔深等。6.3.2 测井操作应符合DZ/T0181的相关规定。6.4 下管6.4.1 回补井下管前必须进行测井和冲孔换浆，排除孔内沉渣，将孔内冲洗液的粘度降低至20s内，密度宜小于1.15gcm306.4.2 冲孔、排渣、换浆结束后，在下管前应进行探（通）孔，所用探（通）孔器直径比孔径小3050mm,长度为35m,经探孔确认钻孔圆直、畅通无阻后，方可下管。6.4.3 下管前按井管结构设计丈量、记录、排列井管安装顺序。6.4.4 下管过程中须保证管内外液面基本一致，防止孔口失稳坍塌6.4.5 井管材料应符合以下要求：a）井壁管宜采用壁厚Z8mm的无缝钢管；b）滤水管采用和井壁管同径同质的圆孔骨架管过滤器,骨架钢管圆孔孔隙率孔隙率宜为15%30%,过滤管缠丝的断面形状宜为梯形或三角形。缠丝材质可采用镀锌铁丝或浸塑镀锌铁丝；当有特殊防腐要求时，可用铜丝、不锈钢丝或增强型聚乙烯滤水丝等。缠丝间距的允许偏差应为设计丝距的±20%。穿孔缠丝过滤管的垫筋高度宜为6mm8mm,垫筋间距宜保证缠丝距管壁2mm4mm,垫筋两端应设挡箍。c）沉淀管与井管同材质。6.4.6 下管时井管连接处对齐，焊接牢固，无渗漏、砂眼。井管连接成管柱后，轴心线应一致。6.4.7 滤水管安装位置上下偏差不超过300mm。6.4.8 应安装井管扶正器。扶正器的外径应小于孔径30mm50mm0扶正器的位置和数量应根据地层岩性、成井井深和井的垂直状况等因素确定，一般应安装在成井段底部和中部，每眼井应至少安装2组。6.4.9 沉淀管应封底，井管底部应坐落在孔底。当松散层下
