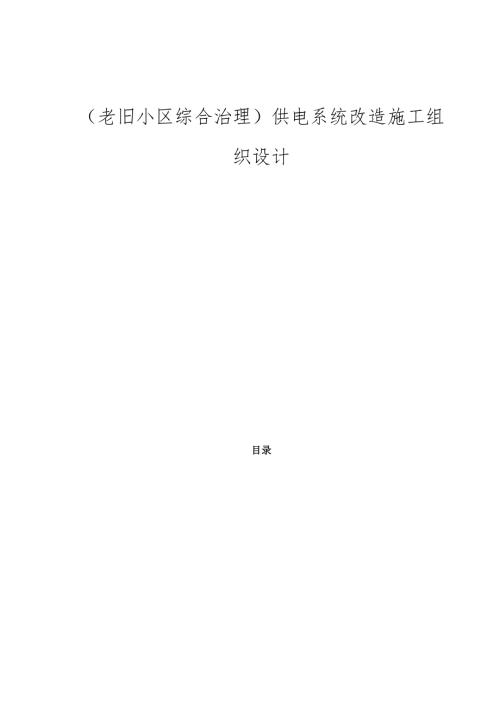

老旧小区综合治理供电系统改造施工组织设计.docx

（老旧小区综合治理）供电系统改造施工组织设计目录一、工程概况21、工程简介22、编制依据2二、施工部署21、指导思想22、施工组织机构2三、工期保证措施5四、施工技术方案及措施61、施工前期准备62、具体施工方案6五、施工质量控制和保证措施91、质量管理及监控体系92、施工质量保证措施103、施工记录10六 .HSE管理措施11七 .安全保证措施131、安全保障措施132、安全施工措施14八 .事故处理应急预案161、成立应急处理指挥小组172、应急措施18九 .施工运行计划表19一、工程概况1、工程简介本工程为兴隆、登峰、干城（老旧小区综合治理）供电系统改造【登峰小区】工程，主要内容为：1、新增630KVA箱式变1台；2、配电室增容为800KVA变压器，更换4面配电屏；3、更换不锈钢动力柜4台、开关箱36台；4、老旧电缆更换。2、编制依据1、兴隆、登峰、干城（老旧小区综合治理）供电系统改造【登峰小区】设计图纸;2、甲方现场父底；3、国家省有关施工验收规范、标准；1）电气装置安装工程电气试验设备交接试验标准GB50150-912）电气装置安装工程低压电器施工及验收规范GBJ147-903）电缆线路施工及验收规范GB50168-92；4）电气装置安装工程电缆线路施工及验收规范GB50168-92；o5）其他相关的规范、规程二、施工部署1、指导思想本工程严格按IS09002质量保证体系，严格管理，严密组织，争取高速度高质量地完成工程施工。并虚心接受建设单位及工程监理部门的检验评定，争取达到道道工序一次合格，确保该工程达到合格等级。2、施工组织机构：1）为了保证本工程在统一指挥，统一领导，统一部署顺利进行施工，本工程实行项目经理负责制，组建项目经理领导班子，由项目经理负责施工的领导工作。项目经理部设：项目经理、质量管理、安全管理、测量管理、材料管理、技术负责人等管理部门和人员。具体施工组织领导机构管理人员如下图：项目经理：沈家忠项目技术负责人：徐长星专职质检员：立预算员：T专职安全员：炀I-资料员：S施工队负责人：顾晓光2）人员组织a、组织机构主要负责人：项目经理：沈家忠项目执行经理：沈伟现场工作负责人：顾晓光现场技术负责人：徐长星现场质量负责人：张军训现场安全负责人：杨克中b、劳动力安排序号工种人数备注1电工6人特殊操作证2电焊工1人特殊操作证3瓦工2人4司索工1人5普工10人3）施工机械配备计划序号设备名称单位数量备注1风镐台12电焊机台23压线钳台24吊车16T台15工程车台34）施工方法（1）根据甲方的施工方案和现场交底要求，结合本工程地理位置状况和工程任务特点，组织专业队伍合理配置，科学管理，文明施工。（2）将队伍分成二个中队a、一中队负责配套土建施工工作。b、二中队负责电气安装施工工作。3）进入现场施工前会同甲方现场人员，对施工现场进一步进行勘察，确保线路基位置及线路走向方向正确，变配电设备安装位置合理。三.工期保证措施1 .组织所有参加施工的人员进行学习，熟悉图纸,搞清整个施工的工作量及重要部位,把技术标准和施工的安全技术措施记牢固。2 .做好施工前期准备,保证材料、器材、设备的齐全、完好、灵敏、可罪。3 .技术负责人应根据现场具体情况对施工班级作好详细的技术交底，任务分配落实到个人，做到人人心中有数。4 .为了保证施工进程，按质量标准提前完成施工，根据施工工现场地段情况分为几个工作区，每个工作区都有一名负责人。5 .做好施工前的车辆安排计划。6 .施工阶段中，所有的施工人员到达工地，按交底的部署尽快分散队伍，所有材料、机具和设备一一就位，等待作业指令。7 .得到作业指令后，按技术交底的内容进行施工。图纸会审项目经理I编制组织方案技术负责人组织编制作业计划施工负责人下达施工任务书技术员（、现场施工班组X施工机电设备组施工工程*一施工现场信息反馈现场协调8 .施工阶段管理：根据本工程的特殊性，确保抓住关键，以及对施工过程的全面控制，现制定了本公司施工阶段的管理流程图，本工程将严格按照流程图进行施工阶段管理确保施工顺利进行。四、施工技术方案及措施1、施工前期准备1）将对现场进行认真勘查和测量，减少施工难度和施工成本，对电缆线走向等现场情况，做好记录。2）根据现场核实的结果进行备料，做好变压器及箱式变耐压试验的检验以确保材料的合格性能。3）做好所经地段居民关系，避免与居民发生冲突造成不必要的损失。4）做好施工手续及停电申请手续。5）开安全会2、具体施工方案一）更换老旧电缆部分L开挖电缆沟：1.1 开挖前测量放线，对工人电缆走向交底。1.2 开挖电缆沟按GB50168-92电气装置安装工程电缆线路施工及验收规范，并进行检验，电缆沟深应保证电缆表面距地面的距离不小与O.7m。1.3 在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐蚀物质、老鼠等危害的地段，应采取保护措施。1.4 严禁将电缆平行敷设于管道的上方或下方。1. 5开挖完成后报验。1.6注意事项：本工程是老旧小区特点，在开挖电缆沟时严禁用镐或机械，避免伤害原有电缆、燃气管线、供水管线。2.敷设联络电缆2.1 工艺流程：准备工作一检查预埋过路管一沿沟敷设电缆一铺砂、盖板一敷设警示带一电缆绝缘摇表摇测一验收送电。2.2 施工方法：电缆沟开挖深度、宽度应符合施工规范的要求。电缆沟、电缆保护管应先进行清理，确保顺利敷设电缆。敷设前，应检查电缆有无机械损伤，电缆盘是否完好，对IKV以下的电缆可用IKV绝缘摇表摇测,绝缘电阻不应小于IO兆欧姆。电缆的弯曲半径应符合施工规范的要求，直埋电缆应按规定埋设标志桩。电缆线路的长度不超制造长度时，应使用整条电缆，尽量避免接头。电缆沟及隧道中敷设的电缆应在引出端、终端及中间接头和走向有变化处挂标示牌，注明电缆规格、型号、回路号、用途及电缆路由。电缆芯线的连接，均应采用圆形套管连接，铜芯用铜套管压接或焊接。电缆头施工完毕，应进行耐压或摇测试验，金属外壳应可靠接地。埋设在地下的电缆均应在回填土前进行隐蔽工程验收，并绘制竣工图，详细标明坐标、部位与走向。2.3过路或过沟的地方必须穿管。2. 4电缆直接埋地敷设的深度不小于O.7m,并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖板。2. 5回填电缆沟、分层夯实，恢复原有设施。3. 停电（更换动力柜及开关箱时同步进行）。拆除原电缆头，把新敷设的电缆头安装上，检查无遗留问题后，恢复送电。二）更换动力柜部分1 .停电，在配电室配电屏内切断1#配3#动力柜开关，并在开关把手上悬挂“禁止合闸，有人工作”警示牌，更换3#动力柜及1#、2#、11#楼头开关箱；在大观园1#动力柜拉开大观园2#动力柜开关，并在开关把手上悬挂“禁止合闸，有人工作”警示牌，更换大观园2#动力柜及12#-17#楼头开关箱；在1#变1#开关箱内拉开1#变2#动、1#变3#动开关并在开关把手上悬挂“禁止合闸，有人工作”警示牌，更换1#变2#动力柜/1#变3#动力柜及27#-33#/21#-26#楼头开关箱。2 .施工人员在所更换动力柜验明动力柜/开关箱确无电压，拆除原有动力柜/开关箱，把原有的电缆做上相应的标记。3 .加高动力柜基础底座。4 .安装新动力柜/开关箱，把原有的电缆按照相应的标记安装到相应的位置，对长度不够的电缆，按照规范做中间接头。5 .检验各个电缆是否安装正确，调试并焊接接地。6 .在配电室拆除低压接地线，配电队验收送电。三)箱式变安装部分1 .建造箱式变基础1. 1根据分支箱基础图进行挖基础坑。2. 2基础底层用三合土夯实。3. 接地网制作与安装。4. 基础本体建造，并安装电缆保护管和通风窗5. 5四角预埋-IOmm6. 6台阶及通道建造技术要求：(1)基础底层用三合土夯实、本体为石专混结构。(2)面层采用1：2水泥沙浆抹面，最薄处20mm,按1%坡度向外找坡。(3)接地装置按照分支箱、箱式变基础图和03D5014接地装置安装图集(4)基础四周任何一侧距建筑物的距离不小于1.5mo2 .制作安装接地装置2 .1接地极均采用N50*5*2500的镀锌角钢，垂直砸入，埋深距地坪0.7米，间距5米。接地线采用-40*4扁钢进行搭接，搭接长度不小于80毫米，四面满焊，焊接处除渣防腐。3 .2电气设备的金属外壳、电缆保护管，电缆的金属护套等非带电的金属外壳，均应可靠接地。2 .3铠装电缆引入电气设备时，其接地或接零芯线应与设备内接地螺栓连接，钢带与设备内接地螺栓连接。3 .施工人员在所更换箱式变验明箱式变确无电压，拆除原有变压器1台、动力柜1台，把原有的电缆做上相应的标记。4 .安装新箱式变，把原有的电缆按照相应的标记安装到相应的位置，对长度不够的电缆，按照规范做中间接头。5 .检验各个电缆是否安装正确，调试并焊接接地。6 .检查无遗留问题后，配电队验收送电。7. 6KV箱式变电所安装工艺要求1. 1检查箱式变电所内外涂层完整、无损伤，有通风口的风口防护网好。7. 2箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰，回路名称准确。8. 3箱式变电所基础应高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。箱式变电所箱体（PE）或接零（PEN）可靠，且有标识，中心距离及高度的误差不应大于IOmmo9. 4设备接线端子的接触面应平整、整洁、无氧化膜，并涂以薄层电力复合脂；镀银部分不得挫磨，载流部分的可绕连接不得有折损，表面应无凹陷及锈蚀。10. 电措施：停1#变1#开关柜总刀闸，在五一变619线3#杆处拉下零克，在零克下侧验电，确无电压后，在零克下侧装设6KV接地线一组。原变压器、开关柜拆除，箱式变安装完毕，检查接线情况全部合格后。拆除在五一变619线3#杆处零克下侧6KV接地线一组，恢复零克送电。五)更换1#配电室内变压器及4面配电屏部分1、变压器安装施工时应严格按照电气装置安装工程高压电器施工及验收规范(GBJI47-90)的规定进行。工艺流程：设备点件检查一设备二次搬运一设备安装一附件安装一交接试验一送电前检查一验收送电运行。具体施工方法：设备就位可采用吊装或拖运的方式，吊运设备的钢丝绳必须拴在设备的专用吊钩环上。设备就位时，将底座滚轮装上，各附件按制造厂说明书的要求进行安装，设备就位方向和离墙尺寸应与图纸相符。设备的重复接地线应采用不小于60X6的铜母线，接口处应烫锡。设备的中性点接地回路中，靠近变压器处，宜做一个可拆卸的联接点。设备安装完毕后，必须进行交接试验，交接试验要由供电局高试部门进行，试验标准应符合规范和供电部门的要求。设备试运行前应做全面的检查，设备护栏要安装完毕、各种标示牌已挂好，变压器室门已装锁。确认符合试运行条件时方可投入运行。变压器的试送电运行：变压器第一次投入时，可全压冲击合闸，冲击合闸时由高压侧投入。变压器第一次受电后，持续时间不应少于IOmin,无异常情况。变压器应进
