某地产集团精装房设计施工的样板图.docx

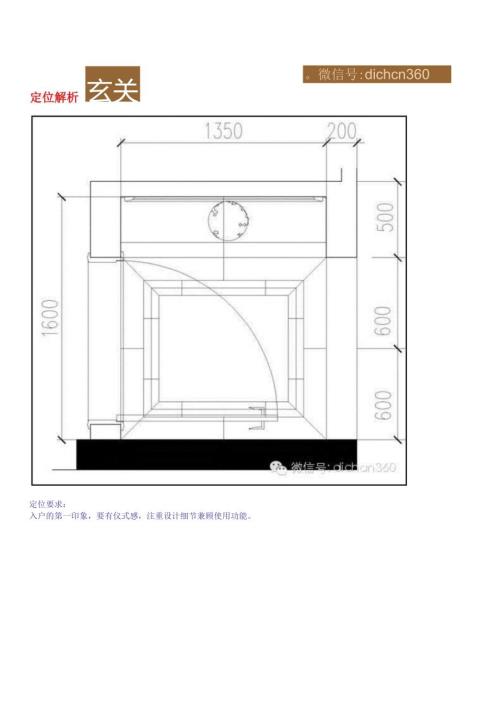

玄关。微信号:dichcn360定位要求：入户的第一印象，要有仪式感，注重设计细节兼顾使用功能。解决方案：1、天花设计造型吊顶，增加局部装饰照明提升品质。2、地面全部采用天然石材，并通过拼花形式强调区域方正的特点。3、墙面采用进口壁纸，提升精装品质。4、玄关设矮柜即兼顾使用功能，又强调了入户的尊贵感受。5、整面墙的装饰镜配金箔仿旧画框，通过车边处理强调装饰效果。宜居尺度建筑宜居尺寸:1 .净开间120Omm2 .净进深135Omm3 .高厅痼口300Omm4、阳台Jg2380mn仁至言验述孔也深强而3OX2O三*E9Mu灯SfJEiML100ta&K»aI5t筑矍边木支充沛由饰加昨,tim9liIM楂月石M玄荚1一1金面图1:30勋序弓:clichr361100X2300的入户门高大有档次尺寸方正的过渡空间强调回家的仪式感玄关定位索引玄关精装主材玄关细节做法玄关注意事项：关于定位1、强弱电控制箱尽量设计在门后。2、可视对讲安装位置应错开门扇开启宽度。3、利用矮柜上方空出的位置安放照明开关，在第一时间内满足使用功能。4、灯具位置居中与地面拼花中心对应。关于设计1、对于面积较小的玄关尽量设计矮柜避免造成视觉拥堵。2、采用镜面效果增加玄关的开阔感，营造空间层次。3、玄关柜不落地，方便摆放临时鞋具，且便于卫生清理。4、过门石应高于室内外地面。5、注意玄关柜门与户门的关系。餐厅定位解析定位要求:体现尊贵感、提升材质档次，注重设计细节。解决方案：1、天花设计造型吊顶，增加局部装饰照明提升品质。2、地面全部采用天然石材。3、地面增加石材拼花细节设计。4、墙面采用进口壁纸，提升精装品质。5、赠加电视背景墙设计，强化视觉核心。6、注重电器选型的搭配-大气、品质感7、装饰线形的细节设计-豪华、精致3.6米宽开间可满足餐柜摆放、六人用餐、侍餐通行的舒适尺度走廊空间与客餐厅相融合使入户感受更加宽敞通透U型起居空间强调功能独立，避免穿行L型转角窗可扩大视野，增加日照时间餐厅定位索引餐厅精装主材餐厅细节做法注意事项：关于定位1、电视墙相关强弱电点位设计应注意结合墙地面装饰方案，居中布置。2、应注意不同户型电视墙的尺寸变化，要分别出图说明。3、条件图应同时定位安防系列面板。4、遇横厅户型需增加地插满足使用要求。5、装饰性照明应与主照明分开控制。6、灯具定位条件应根据精装方案确定。7、在定位图纸中应标明灯具选型的技术参数。8、预留电器位应估算电量关于紫台类项目精装设计1、客厅造型吊顶为必备项。2、客厅地面石材及拼花为必备项。3、造型墙面为必备项。4、窗户栏应尽早确认方案、供货商、承包方。定位要求：体现尊贵感、提升材质档次，注重设计细节。解决方案：1、天花原顶加石膏角线，角线线形根据紫台2、地面采用多层实木复合地板。3、地面采用浅啡网石材过门石。4、空调位设计迎门避免对床吹。5、主卧室作为使用重点，赠送成品衣帽间。6、每个房间距门边100O三处增设吸尘器电源。卧室书房宜居尺度1.4米宽过道可满足大尺度家具的搬运，并有效增大视觉尺度。预留客户自购衣柜尺寸，可灵活增减储藏需求3.6米开间可满足舒适的交通空间窗边墙加宽空调对门出风可提供健康的睡眠环境精装主材主卧室细节做法注意事项：关于定位1、每个房间门开启侧距门垛100Omnl处设备用电源2、床侧开关及强电插座应预留客户自行采购衣柜的尺寸。3、主卧床侧设双控开关应注意距床位置。4、挂式空调应提前选型，确定安装方式，定位孔洞及电源位置。关于紫台类项目精装设计1、卧室不做吊顶。2、顶面做天花角线，注意同有吊顶处的衔接。3、地面采用多层实木复合地板。4、窗护栏应尽早确认方案、供货商、承包方。定位要求：整洁明亮、橱柜设计注重功能、细节，舒适有品位，成为产品的一个亮点。解决方案：1、柜体门板采用浮雕设计。2、选用大规格单洗涤盆，配抽拉龙头。3、赠送嵌入式冰箱、消毒柜、烟机灶具。4、采用石材窗套，提升档次。5、顶面防水石膏板，四周留凹槽。6、三扇玻璃推拉门将厨房全面展示。厨房宜居尺度超宽窗户的设计保证了厨房充足的彩光。减少了主妇在厨房操作时的疲劳，使主妇心情更加愉快厨房的动线1）操作动线a） .厨房动线指的是操作要走动的总长度，因此，若想要主妇在厨房减少疲劳、更加有效合理的工作，操作动线就要短b） .操作动线安排：准备台-洗涤台-切割台-加热台-准备台，以这样的顺序安排是非常合理的2）三角动线a）操作动线中以“洗涤台”“加热台”“冰箱”为三点将动线最短化，以这三点连接成三角形，称之为“三角动线”。#注意事项* 如果距离中心太远，则移动要增加* 如果距离中心太近，则准备空间不足，会导致工作效率降低* 一字型厨房里，以左右往来为操作动线，这时直线的长度不能超过27003600mm* 能将动线缩为最短的是U字型厨房形态* 要避免出现厨房整体动线的交错复杂壁柜太高,出现不必要I太矮,储藏空间欠缺.壁柜和底柜间的空间要保证使用方便.底柜的高度为860mmW"二微信号：CJiChJ1、操作台的高度1) .操作者最方便做料理的高度决定台面的高度2) .操作台过高，虽然使刷碗很方便，但是在切割、烹饪时又非常不方便3) .操作台过矮，会导致操作者的腰酸病痛发作2.操作台高度的计算方法1) .底柜的高度以使用者的身高及水槽深，台面厚度作为标准2) .水槽的深是170190mm左右.定位索引厨房细节做法注意事项：关于定位1、嵌入式冰箱应注意电源高度。2、柜内预留电源插座应注意同隔板的关系。要先确认柜体方案、后确定具体定位。3、条件图应同时定位安防系列面板。4、预留电器位应估算电量5、烟机电源安装高度，同厂家确认。6、提供电话接口。7、台面上应留有3个以上插座。8、注意窗台同台面挡水应密接。9、面板定位应根据墙面排砖图确定，避免压边。关于设计1、橱柜U型设计，注重操作流线。2、地面、墙面材料不作为重点排序。3、橱柜样式重品牌，重功能，重细节。4、顶面采用防水石膏板，有助于提高档次。定位要求：多功能储藏空间、提供一站式完成价家政工作的条件，精装不赠送储藏柜只在样板间做功能引导。解决方案：1、交房标准为地面瓷砖，墙面乳胶漆，局部贴瓷砖不锈钢边收口。2、局部吊顶，遮掩下水管道。3、提供拖布池及上下水，提供洗衣机上下水、电位。4、样板间制作储藏柜引导客户储藏功能。宜居尺度定位索引精装主材注意事项：关于定位1、洗衣机应注意电源高度。2、拖布池上下水位置。3、预留电器位应估算电量4、墙面提供2墙电1个弱电。关于设计1、壁柜内有壁挂炉，柜门只能做成百叶。2、地面、墙面材料不作为重点排序。3、壁柜不赠送，样板间做展示引导。4、拖布池周边做瓷砖，防止水汽。主卫生间微信号：dichcn36009UDlOpM定位要求：体现尊贵感、注重材质档次。解决方案：1、提供四件套配置2、地面全部采用天然石材3、地面增加石材拼花4、墙面增加石材腰线5、坐便背景6、造型水盆柜配石材台面7、古典造型龙头选型卫生间宜居尺度四件套最小尺寸:1、净开间240Omm2、净进深270Omm注意事项:1、砌筑墙体抹灰厚度会占用室内净空20三o2、墙面瓷砖铺贴厚度预留3三03、在台盆、龙头、镜框的选型过程中应参考以上尺寸。地漏上水暗埋距地150冷抄水出口暗埋距地UOO地下水预留厨宝插座距地500-泳冷I热水出口埋墙距地700自来水下水中水主卫生间水电布置图¾¾¾½5OC'吹风机插座距地IlOO冷热水出口电话插座距地830精装主材细节做法40月余花米黄石材磨边台西密破地面水泥砂浆拈接./20屋100高浅吟网石材挡水板/O/OO20警金花米黄础Ift主卫生间台面撞角详图1：2朝信号c!ichcr36O注意事项:关于定位1、座便器下水定位注意隔墙抹灰、面材铺贴的厚度后居中。2、洗手池上水位应大于300,使其位于水柜内侧。3、预留电源应参考立面排砖图。4、墙面提供2墙电1个弱电。关于设计1、壁柜内有壁挂炉，柜门只能做成百叶。2、地面、墙面材料不作为重点排序。3、壁柜不赠送，样板间做展示引导。4、拖布池周边做瓷砖，防止水汽。材料部品细节做法卫生间挡水板袭剖详图I：-254卫生间石材柱脚大峥详图1；2I一I-I-,11次卫生间注意事项：关于定位1、洗衣机应注意电源高度。2、拖布池上下水位置。3、预留电器位应估算电量4、墙面提供2墙电1个弱电。关于设计1、壁柜内有壁挂炉，柜门只能做成百叶。2、地面、墙面材料不作为重点排序。3、壁柜不赠送，样板间做展示引导。4、拖布池周边做瓷砖，防止水汽。
