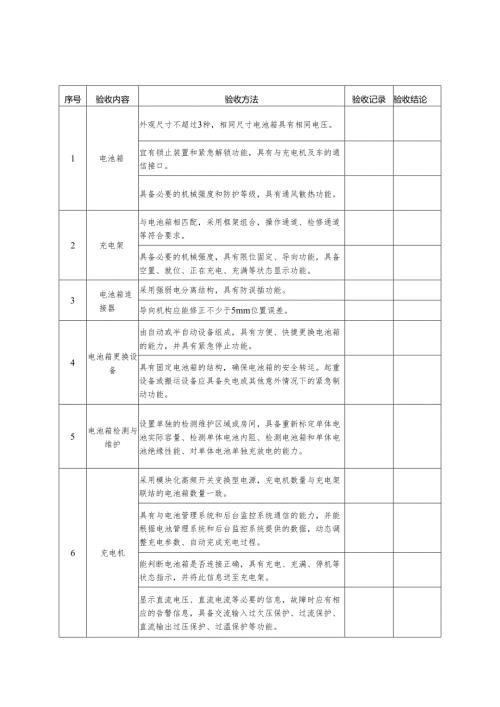

2025版《公用充（换）电设施本体部分竣工验收-换电系统验收检查表》.docx

序号验收内容验收方法验收记录验收结论1电池箱外观尺寸不超过3种，相同尺寸电池箱具有相同电压。宜有锁止装置和紧急解锁功能，具有与充电机及车的通信接口。具备必要的机械强度和防护等级，具有通风散热功能。2充电架与电池箱相匹配，采用框架组合，操作通道、检修通道等符合要求。具备必要的机械强度，具有限位固定、导向功能，具备空置、就位、正在充电、充满等状态显示功能。3电池箱连接器采用强弱电分离结构，具有防误插功能。导向机构应能修正不少于5mm位置误差。4电池箱更换设备由自动或半自动设备组成，具有方便、快捷更换电池箱的能力，并具有紧急停止功能。具有固定电池箱的结构，确保电池箱的安全转运。起重设备或搬运设备应具备失电或其他意外情况下的紧急制动功能。5电池箱检测与维护设置单独的检测维护区域或房间，具备重新标定单体电池实际容量、检测单体电池内阻、检测电池箱和单体电池绝缘性能、对单体电池单独充放电的能力。6充电机采用模块化高频开关变换型电源，充电机数量与充电架联结的电池箱数量一致。具有与电池管理系统和后台监控系统通信的能力，并能根据电池管理系统和后台监控系统提供的数据，动态调整充电参数、自动完成充电过程。能判断电池箱是否连接正确，具有充电、充满、停机等状态指示，并将此信息送至充电架。显示直流电压、直流电流等必要的信息，故障时应有相应的告警信息，具备交流输入过欠压保护、过流保护、直流输出过压保护、过温保护等功能。序号验收内容验收方法验收记录验收结论1电池箱外观尺寸不超过3种，相同尺寸电池箱具有相同电压。宜有锁止装置和紧急解锁功能，具有与充电机及车的通信接口。具备必要的机械强度和防护等级，具有通风散热功能。2充电架与电池箱相匹配，采用框架组合，操作通道、检修通道等符合要求。具备必要的机械强度，具有限位固定、导向功能，具备空置、就位、正在充电、充满等状态显示功能。3电池箱连接器采用强弱电分离结构，具有防误插功能。导向机构应能修正不少于5mm位置误差。4电池箱更换设备由自动或半自动设备组成，具有方便、快捷更换电池箱的能力，并具有紧急停止功能。具有固定电池箱的结构，确保电池箱的安全转运。起重设备或搬运设备应具备失电或其他意外情况下的紧急制动功能。5电池箱检测与维护设置单独的检测维护区域或房间，具备重新标定单体电池实际容量、检测单体电池内阻、检测电池箱和单体电池绝缘性能、对单体电池单独充放电的能力。6充电机采用模块化高频开关变换型电源，充电机数量与充电架联结的电池箱数量一致。具有与电池管理系统和后台监控系统通信的能力，并能根据电池管理系统和后台监控系统提供的数据，动态调整充电参数、自动完成充电过程。能判断电池箱是否连接正确，具有充电、充满、停机等状态指示，并将此信息送至充电架。显示直流电压、直流电流等必要的信息，故障时应有相应的告警信息，具备交流输入过欠压保护、过流保护、直流输出过压保护、过温保护等功能。序号验收内容验收方法验收记录验收结论1电池箱外观尺寸不超过3种，相同尺寸电池箱具有相同电压。宜有锁止装置和紧急解锁功能，具有与充电机及车的通信接口。具备必要的机械强度和防护等级，具有通风散热功能。2充电架与电池箱相匹配，采用框架组合，操作通道、检修通道等符合要求。具备必要的机械强度，具有限位固定、导向功能，具备空置、就位、正在充电、充满等状态显示功能。3电池箱连接器采用强弱电分离结构，具有防误插功能。导向机构应能修正不少于5mm位置误差。4电池箱更换设备由自动或半自动设备组成，具有方便、快捷更换电池箱的能力，并具有紧急停止功能。具有固定电池箱的结构，确保电池箱的安全转运。起重设备或搬运设备应具备失电或其他意外情况下的紧急制动功能。5电池箱检测与维护设置单独的检测维护区域或房间，具备重新标定单体电池实际容量、检测单体电池内阻、检测电池箱和单体电池绝缘性能、对单体电池单独充放电的能力。6充电机采用模块化高频开关变换型电源，充电机数量与充电架联结的电池箱数量一致。具有与电池管理系统和后台监控系统通信的能力，并能根据电池管理系统和后台监控系统提供的数据，动态调整充电参数、自动完成充电过程。能判断电池箱是否连接正确，具有充电、充满、停机等状态指示，并将此信息送至充电架。显示直流电压、直流电流等必要的信息，故障时应有相应的告警信息，具备交流输入过欠压保护、过流保护、直流输出过压保护、过温保护等功能。
