配合比优化总结.docx

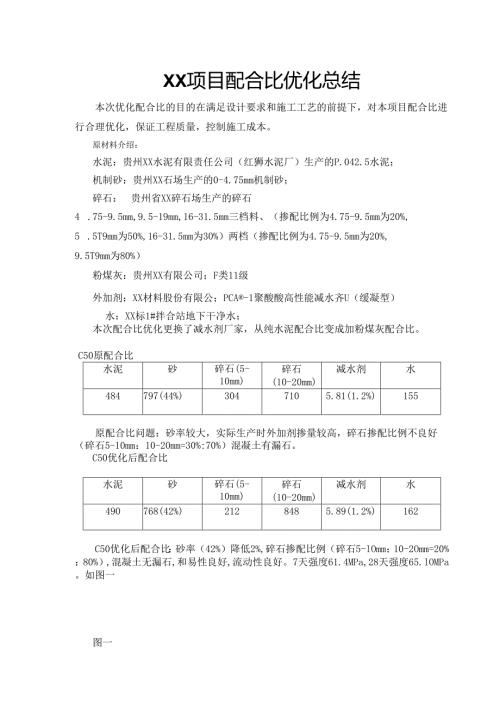

XX项目配合比优化总结本次优化配合比的目的在满足设计要求和施工工艺的前提下，对本项目配合比进行合理优化，保证工程质量，控制施工成本。原材料介绍：水泥：贵州XX水泥有限责任公司（红狮水泥厂）生产的P.042.5水泥；机制砂：贵州XX石场生产的0-4.75mm机制砂；碎石：贵州省XX碎石场生产的碎石4 .75-9.5mm,9.5-19mm,16-31.5mm三档料、（掺配比例为4.75-9.5mm为20%,5 .5T9mm为50%,16-31.5mm为30%）两档（掺配比例为4.75-9.5mm为20%,9.5T9mm为80%）粉煤灰：贵州XX有限公司；F类11级外加剂：XX材料股份有限公；PCA®-1聚酸酸高性能减水齐U（缓凝型）水：XX标1#拌合站地下干净水；本次配合比优化更换了减水剂厂家，从纯水泥配合比变成加粉煤灰配合比。C50原配合比水泥砂碎石(5-10mm)碎石(10-20mm)减水剂水484797(44%)3047105.81(1.2%)155原配合比问题：砂率较大，实际生产时外加剂掺量较高，碎石掺配比例不良好（碎石5-10mm：10-20mm=30%:70%）混凝土有漏石。C50优化后配合比水泥砂碎石(5-10mm)碎石(10-20mm)减水剂水490768(42%)2128485.89(1.2%)162C50优化后配合比：砂率（42%）降低2%,碎石掺配比例（碎石5-lOmm：10-2Omm=20%：80%）,混凝土无漏石,和易性良好,流动性良好。7天强度61.4MPa,28天强度65.lOMPa。如图一图一C40原配合比水泥砂碎石(5-10mm)碎石(10-20mm)碎石(16-31.5mm)减水剂水4298272535052534.29163原配合比问题：使用纯水泥混凝土配合比，成本较高，混凝土和易性稍差。混凝土砂率（45%）较高，碎石掺配比例不良好（碎石5-1Omm：10-2Omm：16-3L5mm=25%:50%:25%）混凝土有漏石。C40优化后配合比水泥粉煤灰砂碎石(5-10mm)碎石(10-2Omm)碎石(16-31.5mm)减水剂水3201067852175423244.26166C40优化后配合比：降低了砂率（42%）,配合比掺加了粉煤灰（25%）,调整了碎石掺配比（碎石5-lOmm：10-20mm：16-31.5mm=20%:50%:30%）,混凝土和易性良好，流动性良好（图二），满足现场施工要求，7天混凝土强度42.IMPa,28天混凝土强度49.7MPa,28天强度达到混凝土试配强度的103.l%o优化后每方混凝土节约成本16元左右。图二水泥砂碎石(5-10mm)碎石(10-20mm)碎石(16-31.5mm)减水剂水3918912424822423.91172原配合比问题：使用纯水泥混凝土配合比，成本较高，混凝土和易性稍差。混凝土砂率（48%）较高，碎石掺配比例不良好（碎石5-1Omm：10-2Omm：16-3L5mm=25%:50%:25%）混凝土有漏石。C30水下优化后配合比水泥粉煤灰砂碎石(5-10mm)碎石(10-2Omm)碎石(16-31.5mm)减水剂水2751178622115273163.92172C30水下优化后配合比：降低了砂率（45%）,配合比掺加了粉煤灰（30%）,调整了碎石掺配比（碎石5-10mm：10-20mm：16-31.5mm=20%:50%:30%）,混凝土和易性良好，流动性良好（图三），满足现场施工要求，7天混凝土强度32.4MPa,28天混凝土强度40.7MPa,28天强度达到混凝土试配强度的106.5%o优化后每方混凝土节约成本15.9元左右。图三水泥砂碎石(5-10mm)碎石(10-20mm)碎石(16-31.5mm)减水剂水3778592525042523.77166原配合比问题：使用纯水泥混凝土配合比，成本较高，混凝土和易性稍差。混凝土砂率（46%）较高，碎石掺配比例不良好（碎石5-1Omm：10-2Omm：16-3L5mm=25%:50%:25%）混凝土有漏石。C30普通优化后配合比水泥粉煤灰砂碎石(5-10mm)碎石(10-20mm)碎石(16-31.5mm)减水剂水2781088352125323193.86166C30普通优化后配合比：降低了砂率（44%）,配合比掺加了粉煤灰（28%）,调整了碎石掺配比（碎石5-lOmm：10-20mm:16-31.5mm=20%:50%:30%）,混凝土和易性良好，流动性良好（图四），满足现场施工要求，7天混凝土强度36.IMPa,28天混凝土强度43.OMPa,28天强度达到混凝土试配强度的112.6%o优化后每方混凝土节约成本119元左右。图四水泥砂碎石(5-10mm)碎石(10-20mm)碎石(16-31.5mm)减水剂水3468682555102553.46166原配合比问题：使用纯水泥混凝土配合比，成本较高，混凝土和易性稍差。碎石掺配比例不良好（碎石5-10mm：10-20mm：16-31.5mm=25%:50%:25%）混凝土有漏石。C25普通优化后配合比水泥粉煤灰砂碎石(5-10mm)碎石(10-2Omm)碎石(16-31.5mm)减水剂水263878792075163103.15168C25普通优化后配合比：配合比掺加了粉煤灰（25%）,调整了碎石掺配比（碎石5-lOmm：10-20mm：16-31.5mm=20%:50%:30%）,混凝土和易性良好,流动性良好（图五），满足现场施工要求，7天混凝土强度32.2MPa,28天混凝土强度40.3MPa,28天强度达到混凝土试配强度的121.4%o优化后每方混凝土节约成本12.3元左右。图五C20自密实原配合比水泥砂碎石(5-10mm)碎石(10-20mm)碎石(16-31.5mm)减水剂水4507742364732374.50180原配合比问题：使用纯水泥混凝土配合比，成本较高，混凝土和易性稍差，混凝土太黏。碎石掺配比例不良好（碎石5-lOmm：10-20mm:16-31.5mm=25%:50%:25%）。C20自密实优化后配合比水泥粉煤灰砂碎石(5-10mm)碎石(10-20mm)减水剂水2751188741977894.32177C20自密实优化后配合比：调整了水胶比W/BR.45,增加了砂率（47%）,减少胶凝材料用量，配合比掺加了粉煤灰（30%）,调整了碎石掺配比（碎石5-10mm：10-20mm=20%:80%）,混凝土和易性良好，流动性良好（图六），满足现场施工要求，7天混凝土强度37.4MPa,28天混凝土强度41.7MPa,28天强度达到混凝土试配强度的156.8%o优化后每方混凝土节约成本36.4元左右。图六以上配合比优化在欧总的技术指导下完成，各项指标满足现场施工技术要求,极大节约了混凝土成本。详细见XX标配合比优化汇总表。Xx四标2019年8月24日
