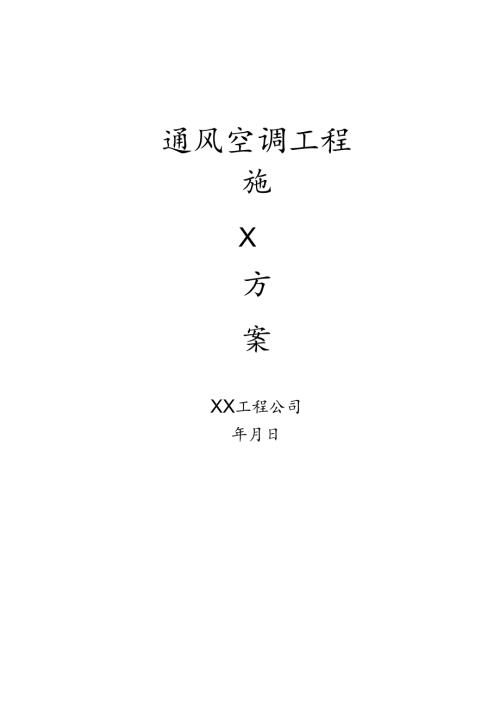

通风空调工程施X方案XX工程公司年月日1.1. 工程内容：本工程包括：通风系统、空调系统、防排烟系统等。1.1.1 通风系统地下车库、库房及各类机房设置机械送排风系统，在地下二、三层车库同时设置诱导风机，对风量进行喷射引导。公寓部分各卫生间、厨房设置变压式排气道，利用排气扇、油烟机等设备进行通风,厨房设置补风。1.1.2 .空调系统一至三层商场采用全空气调节系统，在每层设置空调机房，构成独立的全空气系统,并按新风补风量设置机械排风。四层俱乐部和公寓采用风机盘管加新风系统，利用风机盘管机械温度调节，安装房间面积和使用功能设置新风机组，补充新风。写字楼部分设置风机盘管进行温度调节，利用自然通风补充新风。1.1. 3.防排烟系统地下室设机械排烟系统，楼梯间、电梯前室、设正压送风。1. 2.施工方法2. 2.1管道工程（一）.施工准备1 .施工前认真熟悉图纸和相应的规范，进行图纸会审。（1）仔细阅读并理解设计说明中关于空调水管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。（2）熟悉管道的分布、走向、坡度、标高，与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并与其他专业技术人员协商解决，做好图纸会审记录。2 .编制施工进度计划、材料进场计划。3 .对施工班组进行施工技术交底，使班组明确施工任务、工期、质量要求及操作工艺。4 .根据现场情况配置机械设备，计量器具及劳动力。（二）预留、预埋根据现场情况，主体施工完毕进入砌筑施工阶段，预留、预埋工作主要是在破墙上预留孔洞和预埋套管、在己预留好的楼板洞上安装套管。L预留、预埋与土建施工紧密配合，预埋前绘制埋件布置图，明确数量及安装尺寸,杜绝错埋、漏埋。2 .管道穿过墙和楼板处必须设套管，套管应采用钢制套管，尺寸要满足管道及保温的要求，位置要正确，固定牢固，与楼板洞、墙洞密封，环缝均匀，并不可将套管做支架用。安装在楼板内的套管，其顶部高出地面50则，底部与楼板底面相平。安装在墙壁内的套管与饰面平。套管内用油麻填塞密实。3 .预留、预埋完成以后进行技术复核，确保位置、标高、尺寸等符合图纸定位要求,同时做好记录。（三）材料采购、进场、检验及保管1.所用管材必须具有质量证明书、合格证等资料，阀门等管道附件本体上必须有完好无损的铭牌。2,管道和管件进入现场经自检合格后，及时填写材质报检单，向监理工程师报验，经检查合格后，方可使用。3 .进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、名称、材质并建立台帐，做到账、物、卡相符，收发手续完整。堆放中要有防止管材变形的措施，不能堆码过高。4 .管道、管件、阀门等在搬运、安装过程中要轻拿轻放，禁止扔摔等方式搬运。5 .管道在验收及使用前进行外观检查，其表面符合下列要求：无裂纹、缩孔、夹渣、重皮等缺陷；无超过壁厚负偏差的锈蚀、凹陷及其他机械损伤；有材质证明或标记。6 .阀门的型号、规格符合图纸及设计要求，安装前从每批中抽查10%进行强度和严密性试验，在主干管上起截断作用的阀门逐个进行试验，并报监理验收。同时阀门的操作机构必须开启灵活。（四）管道预制为了提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场的基础上，根据工程进度计划的要求组织安排，在预制场地集中进行预制。本工程可集中预制范围如下：第一：风机盘管的配管（设备数量多，管件和阀件丝扣连接口多）质量不过关，此时就可能慢慢出现滴露等情况，给业主造成很大的不便，所以焊接质量的管理要严格和细致，才能使焊口从外观和内在的质量都达到完美。我公司在焊接质量管理方面有着严格的制度，针对本工程，我公司决定派有着10年焊龄的4名具有锅炉多项压力焊工操作证的公司劳务部职工进行主要管道的焊接工作，另外我公司还有多名不同材质单项压力焊工操作证的员工，准备随时根据工程需要进行抽派调用。我公司的焊接管理制度和焊接工艺评定守则见附录一，对重要部位的焊接工作将先进行工艺评定后再执行具体焊接。在管道上直接开孔焊接分支管道时，切口的部位须用校核过的样板画定，用氧焕焰切割，完毕后要用锂刀或砂轮磨光机打磨掉氧化皮与熔渣，使端面平整。为了尽量减少固定焊口的焊接量，将钢管及管件（成品供应）在地面预制成管道组成件，管道组成件预制的深度以方便运输和吊装为宜。对要开坡口的管道，管道坡口要求表面整齐、光洁，不合格的管口不得进行对口焊接。管道对口时外壁必须平齐，用钢直尺紧靠一侧管道外表面，在距焊口20Om另一侧管道外表面处测量，管道与管件之间的对口，也要做到外壁平齐。钢管对好口后进行点固焊，点固焊与第一层焊接厚度一致，但不超过管壁厚的70%,其焊缝根部必须焊透，点焊位置均匀对称。点焊长度和间距如下表：手工电弧焊焊条采用E4303电焊条，使用前按说明书进行烘烤。采用多层焊时，在焊下一层之前，将上一层的焊渣及金属飞溅物清理干净。各层引弧点和熄弧点均错开20mm。焊缝均焊满，焊接后立刻将焊缝上的焊渣、氧化物清除。焊缝外观检验：焊缝表面须完整，高度不低于母材表面并与母材圆滑过度，焊缝宽度超出坡口边缘23m。（六）管道放线1 .管道放线由总管到干管再到支管放线定位。放线前逐层进行细部会审，使各管线互不交叉，同时留出保温及其它操作空间。2 .空调水管道在室内安装以建筑轴线定位，同时又以墙柱为依托。定位时，按施工图确定的走向和轴线位置，在墙（柱）上弹画出管道安装的定位坡度线，冷热水坡度为0.003,凝结水管道坡度不小于0.003,坡度线宜取管底标高作为管道坡度的基准。滑动支架1滑托2垫铁”300X300Cl=I4mm吊架穿楼板固定支架（不A丽）冷冻（供热）水管冷冻（供热）水管穿楼板固定支架安装示意图穿楼板活动支架冷冻（供热）水管省冻水（供热管）穿楼板活动动支架安装示意图注：如结构未考虑预埋件，则在现场考虑用膨胀螺栓等生根方式3 ,支架的制作安装包括支架构件预制加工和现场安装两道工序。制作支、吊架时，采用砂轮切割机切割型钢，磨光机打磨切口至光滑，台钻钻孔,不得使用氧乙快焰吹割孔，焊制要圆滑均匀。各种支吊架要无毛刺、豁口、漏焊等缺陷，支架制作后要及时刷漆防腐。现场安装a.要根据管道支架位置充分考虑管线的坡度，空调供回水管道坡度为0.003,凝水干管坡度为0.01。b.管道安装时要及时调整支、吊架。支、吊架位置要准确，安装平整牢固，与管子接触紧密。固定支架必须安装在设计规定的位置上，不得任意移动。c.管道与支架之间要用经过防腐处理的木托隔开，木托厚度同保温层厚度。d.在支架上固定管道，采用U型管卡。制作固定管卡时，卡圈必须与木托外径紧密吻合、紧固件大小与管径匹配，拧紧固定螺母后，管子要牢固不动。e.无热位移的管道，其吊杆垂直安装。有热位移的管道，吊点设在位移的相反方向，按位移值的1/2偏位安装。f.管道安装过程中使用临时支、吊架时，不得与正式支、吊架位置冲突，做好标记,并在管道安装完毕后予以拆除。（八）管道及附件安装1 .安装程序2 .管道安装前，测量管道中心线及支架标高位置无误后，开始管道安装就位。管径W50mm的管道及附件采用丝扣连接：管径三50IlInl的管道与管道采用焊接，管道与附件采用法兰连接。3 .本工程管道集中布置于各层水平干管和穿楼层的立管。（1）大口径立管安装考虑按自下而上逐层安装。为便于施焊，将起弯处水平管与弯头的接口做活口处理。管材由地面一层运进管道间并进行组对焊接。每点固或焊完一个口，将上面的管段向上一楼层推进，为便于吊装，管子在组对时焊吊耳。每安装一层，以角钢U型管卡固定，以保证管道的稳定及以下各层配管量尺的准确。立管底部要设钢性支撑。每层地面设固定支架。（2）水平管的安装放线、定位核准，支架正确安装后，管子就要进行安装。安装前，进行调直与管内清理工作，以确保管道安装内部的清洁、不堵塞。为尽量减少上架后的死口，组织班组精心考虑,在方便上架的情况下尽量在地面进行活口焊接。干管变径与接支管：干管变径采用成品管件焊接成型较好，水管用偏心大小头，并在安装时使偏心向上。分支管与主干管连接采用开孔焊，变径管20030OmIIl以外方可开孔焊支管。4 .附件安装（1）阀门：安装前按规范进行试压，在安装时按介质流向确定其安装方向：安装丝扣阀门时，保证螺纹完整无缺，并以聚四氟乙烯生料带缠绕。（2）安装法兰阀、软接头、过滤器等法兰配件时，法兰垂直于管子中心线，法兰连接使用同一规格螺栓，安装方向一致。（3）过滤器：安装时要将清扫部位朝下，并要便于拆卸。（4）管路上的温度计、压力表等仪表取源部件的开孔和焊接在管道试压前进行。（九）管道试压、冲洗1 .试压试压介质为自来水，用电动试压泵加压，空调供回水试验压力依据设计说明中设计提供的试验压力和参照通风空调工程施工及验收规范，先升压至试验压力，保持10分钟，如压降不超过0.02Mpa,且外观检查不渗漏为合格。2 .水冲洗冲洗水使用自来水，连续进行冲洗，以排出口的水色和透明度与入口水目测一致，无污物为合格。（十）管道防腐可以在预制时进行第一遍防腐，涂刷底漆前，用钢丝刷清除表面的灰尘、污垢、锈斑、焊渣等杂物：涂刷油漆，厚度均匀，色泽一致，无流淌及污染现象。所有管道、管件及支架均刷两道防锈漆，第一道防锈漆在安装前己涂好，第二道防锈漆在试压合格后及时进行涂刷。3 .2.2通风工程金属风管的制作在通风空调工程施工中是一个较为重要的施工环节，其制作质量的好坏直接影响到通风工程的整体质量。金属风管的制作主要分为以下几个工序：加工场地准备一主要施工工机具的准备一材料的检验一风管制作（一）加工场地的布置金属风管考虑在现场加工制作，金属风管的现场制作避免了由于工厂化加工造成的风管运输过程中的变形，同时能够灵活处理由于设计变更造成的对风管的修改，节省了时间，保证了工期，节约了运输成本。（二）主要施工工机具的准备。金属风管制作之前首先要准备主要的施工机具。施工机具的准备包括施工工具的准备和施工机械的准备两个方面。通风管道与配件的加工制作所需的工具如下：测量工具：不锈钢直尺4把，钢折尺2个，钢卷尺8个划线工具：角尺2个，量角器2个，墨斗2个，划规4个，卡尺、划针若干检验工具：水平仪2个，线坠4个，塞尺2套锤打工具：木槌10把，大锤2个切割工具：电剪2个金属钻孔工具：电动钻孔机2台通风管道与配件的加工制作所需施工机械如下剪板机：3台，用于切割金属板材单平咬口机：4台，用于金属板材的平咬口联合咬口机：4台，用于金属板材的联合角咬口折方机：2台，用于矩形通风管道的直边折方插接式咬口机：2台，用于金属风管的无法兰连接（三）材料的检验制作风管前，首先检查采用的材料是否符合质量要求，有无必备的出厂合格证明书或质量鉴定文件。所用的镀锌钢板表面要求光滑洁净，表面层有特有的镀锌层结晶花纹，且保证钢板镀钵厚度不小于0.02mm所用型钢做到等型、均匀、无裂纹和气泡。（四）风管的制作金属风管的预制程序为:1 .熟悉图纸通风管道与部件加工制作之前首先熟悉施工图纸和有关技术文件，了解与通风空调系统在同一房间内的其它管道、生产工艺设备等的安装位置、标高以及有关土建图纸，如有图纸变更，结合变更图纸，绘制出风管加工制作图。2 ,现场复测按图施工
