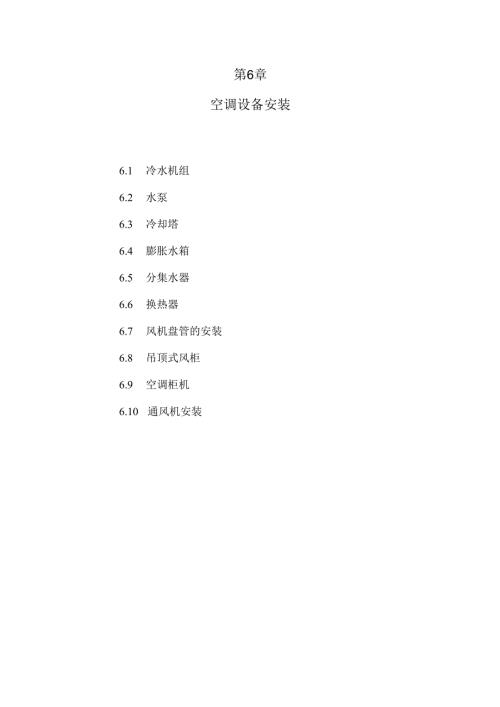

第6章空调设备安装6.1 冷水机组6.2 水泵6.3 冷却塔6.4 膨胀水箱6.5 分集水器6.6 换热器6.7 风机盘管的安装6.8 吊顶式风柜6.9 空调柜机6.10 通风机安装6.1 冷水机组的安装P1560现代中央空调冷冻站中常用蒸汽压缩式制冷机组，有活塞式冷水机组、离心式冷水机组和螺杆冷水机组等。目前也逐渐采用澳化锂吸收式冷水机组。但应用尚少。这里主要介绍压缩式冷水组的安装。1.1 .1冷水机组的布置及安装空间在冷冻机房中，设备的布置应力求做到流程合理、排列整齐及操作维修方便。同时尽量缩短各种管道的长度，并注意节约占地面积。施工中冷水机组的布置和安装间距按施工图实施。布置冷水机组时，应使机组的操作面面向光线良好，操作和观测方便的方向。机房内主要操作通道的宽度为L520m,非主要通道的宽度不小于0.8m。机组不应紧贴墙壁布置，机组和墙的距离一般不小于08L5m0(4)设备的外廓与开关柜或其他电气装置的距离不小于1.5m。多台机组相邻安装时，两台机器间的距离应保持L0L5m(6)冷水机组的基础高度一般应高出地面0.1m以上。机房高度:五台机组以上的大型冷冻机房,地面至梁底高度要4.5m以上。四台机组及以下的中小型冷冻机房，地面至梁底的高度约为3.54.5m°对于安装小型冷水机组的机房，高度则为33.5m01.2 .2设备基础的施工设备基础施工前，应对所要安装的机组先行开箱检查，核对基础设计图与设备实物尺寸是否相符。按平面设计图进行放样划线。首先确定冷水机组与墙中心线或柱中心线的关系尺寸，在地面上划定设备安装的纵横基准线和设备的基础位置。架模。设备基础必须做在实土上，其地耐力须解承受设备重量及运行的动负荷。(4)设备基础一般可采用C20混凝土，且应一次捣筑完成。按设备基础图预留地脚孔洞，预埋电缆套管和上下水管道。基础四周应设置排水沟。1.3 .3机组安装开箱检验依据设备清单，清点设备、备件、随机文件及图纸是否齐全。检验所有的机件，要求无损伤，锈蚀或其他缺陷。确认搬运通道、起吊重量和高度。检查及平整基础。地脚板对应的基础平面应平整光滑，清除地脚孔内的杂物。(4)机组的起吊就位起吊机组时，钢丝绳应挂在机组的底部规定起吊处，使负荷均匀分布，并尽量水平起吊(最大允许倾斜20。)套穿地脚螺栓若基础预留地脚孔与最后确定的安装位置不符，或不够大，不够深，均应剔大剔深。(6)机组调平机组的水平度对安装质量有至关重要的作用。一般冷水机组的各机件已组装在公共底盘上，安装时只需在每个地脚螺栓孔附近放置斜垫铁，调整垫铁使底盘水平。机组水平度允差范围：纵向、横向及各方位均不大于0.1/1000。浇灌地脚机组找平后，应及时在地脚螺栓孔、底盘与基础空隙之间浇灌混凝土。为便于旋工，可在地脚孔靠基础边缘的位置凿一斜口，浇灌须一次完成，且浇灌密实，做好养护，当强度达到75%以上时，拧紧地脚螺栓。按施工图进行冷冻水及冷却水接管施工，注意不要将管路负荷作用到蒸发器和冷凝器上。6.2 冷冻水泵、冷却水泵的安装P1596空调工程常用的水泵有单级单吸清水离心泵和管道泵。当流量大时，也有采用单级双吸离心泵。安装前首先对土建施工做出的水泵基础检查验收，水泵基础尺寸、位置、标高、地脚螺栓孔的尺寸、位置应符合设计要求。对水泵做检查，水泵不应有损坏和锈蚀等情况，手盘车应灵活，无阻滞卡阻现象，无异常声音。吊装就位先将锲形垫铁放在地脚螺栓孔两侧，把地脚螺栓穿入水泵底座的螺孔中，带上螺母，将水泵吊起，让底座上的地脚螺栓对准基础上的螺孔，轻放到水泵基础上。(4)找平、找正找平应满足其纵横向不水平度不应超过0.1/1000。测量时，应以加工面为基础。找正应满足两轴的不同轴度、联轴器端面间的间隙应符合设备技术文件或规范的规定。灌浆、固定将水泵找平、找正后用水泥砂浆灌入地脚螺孔中，待水泥砂浆达到规定强度后，拧紧地脚螺栓将水泵固定在基础上。(6)接管相互连接的法兰端面或螺纹轴心线应平行、对中，不应使法兰螺栓或管接头强行连接。不允许管路的重量加在泵上，以免应力过大损坏水泵，管路与水泵连接后，不应再在其上进行焊接和气割；如需焊接或气割时，应拆下管路采取必要措施，防止焊渣进入泵内。6.3 冷却塔的安装P1601空调工程中常用的冷却塔有逆流式和横流式两种。从噪声标准上都可分为低噪声型和超低噪声型。冷却塔应安装在通风良好的场所，避免安装在通风不良和出现湿空气回流的场合，否则将会降低冷却塔的冷却能力。单列布置的冷却塔的长边应与夏季主导风向相垂直，而双列布置的冷却塔的长边应与主导风向相平行。选用的水泵及进出水管道应与冷却塔配套，一般到布水器的自由水头为0l015Mpa°(4)采用旋转布水器的逆流冷却塔，布水器和喷水管将直接影响冷却水量、旋转速度、喷水密度及喷水的均匀性。因此布水器的孔眼不能堵塞和弯曲变形，旋转部分必须灵活，喷水出口应水平且方向一致，不能垂直向下。电机安装在固定支架上，轴心线不允许歪斜，电机接线后，要密封接线盒，引线要向下弯，防止水汽进入电机内壳。(6)冷却塔风机应顺时针旋转，风向朝上，叶片与壳体的径向间隙均匀且不小于IOmmo冷却塔塔脚与基础预埋钢板直接定位焊接，预埋钢板200X200X16mmo玻璃钢冷却塔内的填料多采用塑料制品，在施工中应做好防火工作。6.4 膨胀水箱的安装P1163空调冷冻水系统常采用开式膨胀水箱。其底部应高于系统中最高点300500mmo膨胀水箱多用钢板制作，目前也有采用玻璃钢膨胀水箱，其形状有圆形的和方形，常用方形。支座制安安装水箱的支座应按设计图纸的要求制作完成。支座就位，其位置、标高、水平度等都应符合要求。检查水箱膨胀水箱已按要求制作完成，水箱内外已做完防腐，(有些要求高的甚至要镀锌)灌水试验检查合格。吊装用吊装设备将水箱吊起，送往水箱支座上方轻轻落下。(4)找平找正用水平尺和垂线检查水箱的平正程度，用撬棍或千斤顶调整各角的标高，垫实垫铁。配管安装水箱与配管连接之间应有可拆卸件、活接头或法兰。配管安装完毕后，应进行灌水试验以防投入运行时管道漏水。6.5 分、集水器安装P1259空调工程中，分、集水器用于分散或集中冷冻水。分、集水器均为卧式，形状大致相同，其接管位置尽量安排在上、下方向，只在冷冻站内管道排列十分紧张时，才将连接管接在封头上。连接管的排列间距应注意考虑各支管的保温和支管上附件的安装位置，一般按保温后管间净距210Omm确定。分集水器一般安装在钢支架上，常用落地式支架。安装程序：支架制安预制钢支架，并刷防锈漆，定位安装后检查支架的垂直度和水平度（应保持约0005的坡度，坡向排污短管）吊装将经过检查合格的分集水器抬或吊上支架，并用U型木垫固定。配管、刷漆、保温6.6 换热器的安装P1243空调工程中应用的换热器为表面式换热器，可按换热面的形状分为管式和板式换热器。常见采用板式，又按板的形状不同分为波纹板式和螺旋板式两种。换热器是一种体量大、重量重的设备，其支撑方式有支座式和支架式两种，常用的支座式支撑又有两种：耳式支座：当换热器本身带有耳架时，由土建提供钢筋混凝土支座或另配制型钢支座。底座：换热器本身带有支座时，施工安装单位应按设备基础图预制混凝土基础。安装程序：混凝土支座制作或钢支架制安。换热器检验用滚杠法将换热器运到安装部位。（4）将随设备进场的钢支座按定位要求固定在混凝土底座或地面上。根据现场条件采用拔杆（人字架）、手拉葫芦、悬吊式滑轮组等设备工具，将换热器的吊到预先准备好的支架或支座上，同时进行设备定位复核，直至合格。6.7 风机盘管的安装安装风机盘管时，应使机组的冷凝水管保持一定的坡度（一般为5/1000）以利于凝结水的排出。进出水管与外接管路连接时必须对准，最好是采用挠性接管（软接头）或铜管连接，连接时切忌用力过猛或别着劲（因是薄壁管的铜焊件，以免造成盘管弯扭而漏水）。机组凝结水盘的排水软管不得压扁、折弯、以保证凝结水排出畅通。(4)在安装时应保护好换热器翅片和弯头(不得倒坍或碰漏)机组回水管备有手动放气阀，运行前需将放气阀打开待盘管及管路内空气排净后再关闭放气阀。(6)安装时不得损坏机组的保温材料，如有脱落则应重新粘牢，同时与送回风管及风口的连接处应连接严密。6.8 吊顶式风柜安装安装前，应首先阅读厂家所提供的产品样本及安装使用说明书，详细了解其结构特点和安装要点。确定吊架形式、规格，保证吊挂安全。合理考虑机组的振动，采取适当的减振措施。在一般情况下，机组内部的送风机与箱体底架之间生产厂家已加装了减振装置。如果是较小规格的机组，并且机组本身减振效果又较好的情况下，可直接将吊杆与机组吊装孔采用螺母加垫圈连接。如果进行试运转机组本身振动较大，则应考虑加装减振装置。其措施一是在吊装孔下贴橡胶垫使吊杆与机组之间减振，二是在吊杆中间加装减振弹簧，这种方法减振效果较佳。(4)安装时应特别注意机组的进出风方向，进出水方向，过滤器的抽出方向是否正确等，以避免没必要的失误。安装时应注意保护好进出水管、冷凝水管的连接丝扣，缠好密封材料，以保证管路连接的严密性，防止管路连接处漏水，同时应保护好机组凝结水盘的保温材料，不要使凝结水盘有裸露的情况。(6)机组安装后应进行调节，以保持机组的水平。在连接机组的冷凝水管时应有一定的坡度，以便冷凝水顺利排出。机组的送风口与风管连接时应采用帆布软管连接形式。机组安装完毕进行通水试压时，应通过冷热交换器上部的放气阀将空气排放干净，以保证系统压力和水系统的畅通。6.9 空调柜机安装现场条件：机组四周，尤其是操作面及外接管一侧应留有充分空间，供操作及维修使用。机房应设有地漏，以便排放冷凝水及清洗水。机组可放置在平整的基础上（混凝土垫层或槽钢底座），也可不要专用基座，直接安放在平整的地面上即可，若四角垫以20mm厚的橡胶垫则更好。开箱检查冷冻水流动方向，立柜式机组采用上进下出（卧式机组采用下进上出），冷凝水管应接U型存水弯后通下水道（地漏）（4）与空调机连接的进出水管必须装有阀门，用以调节流量和检修时切断冷水。机组内部装有放气及泄水阀门，为了方便操作，安装时也可在机组外部的进出水管上安装排气及泄水阀门，通水时旋开排气阀排气，排完后将阀门旋紧，停机后通过泄水阀门排出。（6）空调机的进出风口与风管间、进出水口与水管间均要用软接头连接，且与机组连接的风管和水管应设支架。空调机应接在有保护装置的电源上，并可靠接地。6.10 通风机安装6.10.1 安装前的准备工作开箱检查应有出厂合格证或质量鉴定文件，检查皮带轮、皮带、电机滑轨及地脚螺栓是否齐备；是否符合设计要求，有无缺损等情况。基础验收尺寸、标高是否正确；预埋地脚螺栓或预留地脚螺栓孔的位置及数量是否符合要求。6.10.2 轴流风机的安装轴流风机安装在墙洞内时，应注意以下要求：检查土建施工预留墙洞的位置、标高及尺寸是否符合要求。检查支座的预埋质量。通风机安装后地脚螺栓应拧紧，并安设45。的防雨弯头。良好接地。轴流风机安装在风管中间时，应注意：检查通风机支架是否符合要求。通风机放在支架上时，应垫橡胶板，拧紧地脚螺栓。留出检查和接线用的孔。6.10.3 离心风机的安装离心风机一般安装程序：吊装机壳，插入地脚螺栓。
