步履式顶推施工技术、质量要点.docx

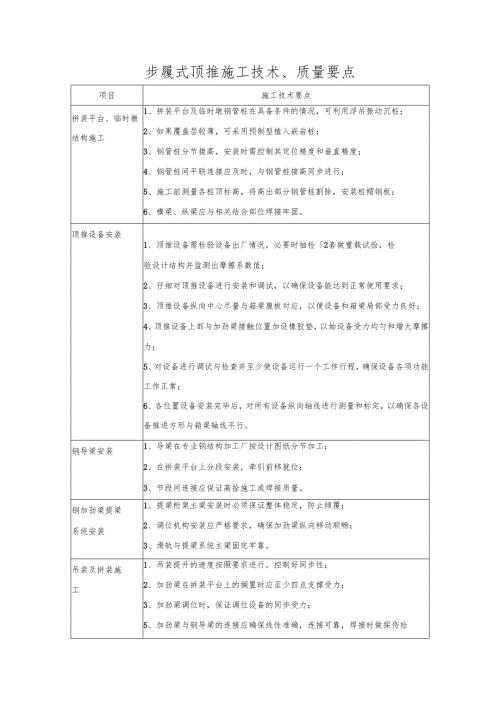

步履式顶推施工技术、质量要点项目施工技术要点拼装平台、临时墩结构施工1、拼装平台及临时墩钢管桩在具备条件的情况，可利用浮吊振动沉桩；2、如果覆盖层较薄，可采用预制型植入嵌岩桩；3、钢管桩分节接高，安装时需控制其定位精度和垂直精度；4、钢管桩间平联连接应及时，与钢管桩接高同步进行；5、施工前测量各桩顶标高，将高出部分钢管桩割除，安装桩帽钢板；6、横梁、纵梁应与相关结合部位焊接牢固。顶推设备安装1、顶推设备需检验设备出厂情况，必要时抽检2套做重载试验，检验设计结构并监测出摩擦系数值；2、仔细对顶推设备进行安装和调试，以确保设备能达到正常使用要求；3、顶推设备纵向中心尽量与箱梁腹板对应，以便设备和箱梁局部受力良好；4、顶推设备上部与加劲梁接触位置加设橡胶垫，以始设备受力均匀和增大摩擦力；5、对设备进行调试与检查并至少使设备运行一个工作行程，确保设备各项功能工作正常；6、各位置设备安装完毕后，对所有设备纵向轴线进行测量和标定，以确保各设备推进方形与箱梁轴线平行。钢导梁安装1、导梁在专业钢结构加工厂按设计图纸分节加工；2、在拼装平台上分段安装，牵引前移就位；3、节段间连接应保证高拴施工或焊接质量。钢加劲梁提梁系统安装1、提梁桁架主梁安装时必须保证整体稳定，防止倾覆；2、调位机构安装应严格要求，确保加劲梁纵向移动顺畅；3、滑轨与提梁系统主梁固定牢靠。吊装及拼装施工1、吊装提升的速度按照要求进行，控制好同步性；2、加劲梁在拼装平台上的搁置时应至少四点支撑受力；3、加劲梁调位时，保证调位设备的同步受力；5、加劲梁与钢导梁的连接应确保线性准确，连接可靠，焊接时做探伤检查；6、节段梁体连接时，按照要求执行，保证焊接质量。顶推施工1、顶推施工时，加劲梁与顶推设备及临时支墩接触位置应进行局布受力及变形计算，如应力或变形不满足设计要求，则需要采取措施对钢梁进行局部加强，或增大顶推设备、临时支墩与钢梁接触面积；2、顶推过程以受力为主，位移跟踪为辅的方法进行控制，各顶推点设置压力及位移传感器，实时监测各点的支反力和位移同步性，当误差超过允许值时将停止、检查、调整；3、顶推中严格监测各点反力和结构变形情况，确保顶推受力满足要求；测量监测顶推轴线偏位情况。导梁过墩施工1、最大悬臂时，导梁会有一定下挠，当导梁前端到达下一支墩时，需顶起导梁，使得导梁底面略高于支墩，当导梁到达设备上方时再卸落千斤顶，然后开始正式顶推；2、千斤顶行程较小而起顶高度可能较大，故在实施竖向起顶时需多次支垫和倒顶。导梁拆除施工1、导梁分段拆除；2、在导梁节段连接位置越过顶推设备后方可拆除。钢混结合段施工1、钢混结合段施工可采用整体吊装和散件拼装两种；2、与混凝土锚固跨混凝土浇筑前，调整钢梁的轴线及标高符合设计线性；3、采取措施保证钢混结合段混凝土的浇筑质量；4、按照要求张拉预应力。合龙段施工1、合龙段提前提升至加劲梁顶存放；2、合龙段吊装前，应调整梁体线性，符合设计要求，并使用匹配件连接；3、合龙段吊装焊接选择在夜间温度稳定时段，待合适的温度及时焊接；4、合龙段尽量加快焊接速度，确保当天晚上完成大部分焊接工作。表4.1.3-2施工安全要点项目施工技术要点拼装平台、临时墩结构施工1、为保证施工安全，拼装平台及临时墩顶必须设置操作平台、且做好相应临边防护；及顶推设备安2、支架构件连接位置、上人员上下必须设置专通道，并与结构同步设计，装严禁在钢管和杆件上攀爬；3、支架搭设完成后，应对照设计图，对支架进行专项检查、验收，排除安全、质量隙患，对立柱对接等受力较大的焊缝进行检查；4、顶推设备与其支撑结构梁系应固定稳定；5、水中临时墩防撞措施施工到位。钢导梁、提升1、吊装前对各类主要受力结构进行全面的检查；结构及钢加劲2、检查各类临时和永久支撑是否牢实，受力点位置是否稳固；梁安装3、构件吊装的吊具、吊索都应进行专项设计，满足梁段构件吊装的要求；4、吊装前应对吊索具进行安全检查，确保无断裂、断丝现象。顶推施工1、正式顶推前要检查顶推系统各千斤顶的动作协调性及同步性。如不满足设计要求，应认真查找原因，排除故障，待系统的动作完全协调后方表明系统调试正常合格；2、梁段采用多点千斤顶连续顶推施工，按“分级调压，集中控制”原则控制进行；3、为避免顶推过程中钢梁的横向偏移超限，顶推过程中要对钢梁的中轴线进行实时监控，及时调整限位装置使横向偏移始终被限制在误差范围内；4、顶推停滞时，对临时结构的应力、变形实施有效监控，遇到问题及时处理。尽量避免在临时结构受力较大时处顶推停滞阶段。在顶推较长时间停滞时，应采取措施保证梁体稳定；5、顶推施工过程中，与当地海事部门做好联系，临时墩两侧搭设防撞墩，并在防撞墩上设置警示标志，航道两侧抛设浮标，配合做好航道管制及引航工作，防止船泊撞击结构墩和临时墩，保证顶推施工安全。导梁过墩施工1、导梁前端在起顶时，由于千斤顶行程有限，需要进行顶起、支垫反复操作，每次支垫完成后应进行检查，确保支垫牢固后，再进行顶起或卸落操作；2、导梁过墩时，全线紧密联系，在确认导梁顶起能够落位于顶推设备上时，再进行顶推，并密切监控，直至导梁全部落位于顶推设备上。合龙段施工1、合龙口观测时间较长，且多为夜间作业，作业人员应定时轮换，不得进行疲劳作业。2、钢梁周边应该做好临边防护，并加强照明确保夜间作业人员安全。
