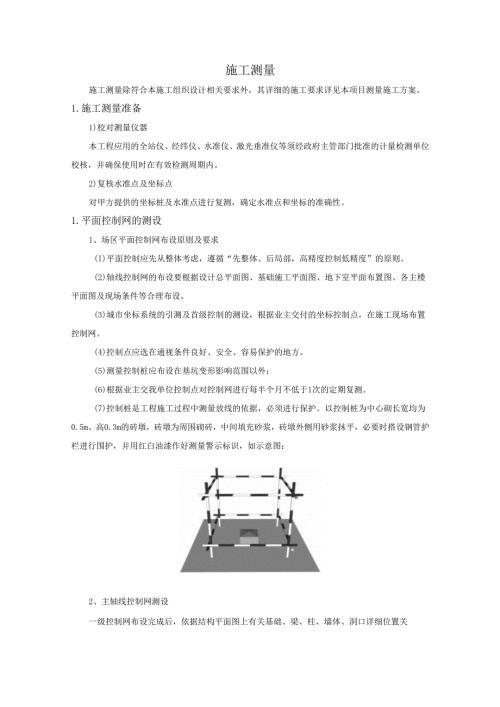

施工测量施工测量除符合本施工组织设计相关要求外，其详细的施工要求详见本项目测量施工方案。1.施工测量准备1)校对测量仪器本工程应用的全站仪、经纬仪、水准仪、激光垂准仪等须经政府主管部门批准的计量检测单位校核，并确保使用时在有效检测周期内。2)复核水准点及坐标点对甲方提供的坐标桩及水准点进行复测，确定水准点和坐标的准确性。1.平面控制网的测设1、场区平面控制网布设原则及要求(I)平面控制应先从整体考虑，遵循“先整体、后局部，高精度控制低精度”的原则。(2)轴线控制网的布设要根据设计总平面图、基础施工平面图、地下室平面布置图、各主楼平面图及现场条件等合理布设。(3)城市坐标系统的引测及首级控制的测设，根据业主交付的坐标控制点，在施工现场布置控制网。(4)控制点应选在通视条件良好、安全、容易保护的地方。(5)测量控制桩应布设在基坑变形影响范围以外；(6)根据业主交我单位控制点对控制网进行每半个月不低于1次的定期复测。(7)控制桩是工程施工过程中测量放线的依据，必须进行保护。以控制桩为中心砌长宽均为0.5m、高0.3m的砖墩，砖墩为周围砌砖，中间填充砂浆，砖墩外侧用砂浆抹平，必要时搭设钢管护栏进行围护，并用红白油漆作好测量警示标识，如示意图：2、主轴线控制网测设一级控制网布设完成后，依据结构平面图上有关基础、梁、柱、墙体、洞口详细位置关系确定建筑物须定位的轴线，以一级控制网为基准，采用极坐标或直角坐标定位放样的方法定出建筑物轴线，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。3、平面控制网精度平面控制网的精度技术指标应符合下表的规定：等级测角中误差(B)边长相对中误差(k)一级±5"1/30000二级±8"1/140002.高程控制网的建立1、高程控制网的布设原则(1)为保证建筑物竖向施工的精度要求，在场区内应建立高程控制网。(2)高程控制网的精度采用国家三等水准精度。(3)对控制网进行定期复测。(4)场区内至少应有三个水准点，水准点的间距应小于1公里,距离建筑物应大于25m。2、高程控制网的测设(1)高程控制的建立是根据报告中提供的已知场区水准基点，采用DS3-Z水准仪对所提供的水准基点按三等水准精度进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。(2)高程控制网的等级及观测技术要求水准测量技术要求等级仪器型号水准尺与已知点联测次数附合或闭合环线次数平地闭合差(mm)三等DS3-Z因瓦双面往返各一次往返各一次12、L水准观测主要技术指标等级水准仪器型号视线长度(m)前后视较差(m)前后视累积差(m)视线离地面最低高度(m)基本分划、辅助分划或黑面、红面读数较差(mm)基本分划、辅助分划或黑面、红面所测高差较差mm)三等DSl100360.31.01.5DS3752.03.0注：三等水准采用变动仪器高度观测单面水准尺时，所测两次高差较差，应与黑面、红面所测高差之差的要求相同。水准测量的内业计算应符合下列规定：水准线路应按附合路线和环形闭合差计算,每千米水准测量高差全中误差,按下式计算:VW历式中MW高差全中误差（mm）：W闭合差（mm）：L相应线路长度：N附合或闭合路线环的个数。内业计算最后成果的取值：三等水准精确至Immo3.轴线及高程点放样程序量1、基础工程测量测绘院提供平面控制点（接桩）一引测施工控制轴线桩（定位放线）一验线一护坡及土方开挖（上方开挖边坡及标高控制）一基坑标高抄测一验槽一混凝土垫层标高抄测一放槽边线一监理报验一底板防水及保护层一放基础边线一监理报验一底板施工标高抄测一地下结构底板上放线一监理验线一地下结构施工一其他项目施工。2、主体结构工程及±0.000以上高程的传递在第一层的柱子浇筑好后，从柱子下面的已有标高点（通常是+0.500米线）向上用钢尺沿着柱身量距。标高的竖向传递，用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差修正。施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3m11时，以其平均点引测水平线。抄平时,应尽量将水准仪安置在测点范围的中心位置,并进行一次精密定平，水平线标高的允许误差为3mmo各层在竖向墙柱模板拆除后立即抄测建筑+1Om标高控制线并报验，以便检查浇筑后质量及下一步施工，且在当层楼梯平台位置设置建筑+LOm标高控制点，持续到当层不再需要标高控制点的工序施工完成才能掩盖。3、二次结构及装修工程测放二次结构位置线一砌筑二次结构一抄测建筑1.OOm线控制一其他项目施工。4.基础工程测量1、平面控制测量基础土方开挖时，首先投测控制轴线，并撒出白灰线作为标志，然后根据开挖底口线与控制轴线的尺寸关系放样出开挖底口线，同样撒出白灰线作为标志。同样的方法，以控制轴线为依据，放样出独立基础坑开挖线，也一样撒出白灰线作为标志。为了避免开挖错误,测量人员要在基坑开挖现场实时指导挖土司机作业。2、高程控制测量（1）高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。（2）基坑标高基准点的引测土方开挖过程中，每开挖一步，都要往基坑引测标高基准点，引测方法：悬吊钢尺法。以现场高程控制点为依据，采用水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。（3）基底土方开挖标高控制在土方开挖即将挖到基坑开挖底标高时，测量人员要对开挖深度进行实时测量，即以引测到基坑的标高基准点为依据，用水准仪抄测出挖土标高，每隔2米距离撒一白灰点，指导捡底人员按标高进行人工捡底。3、基槽验收当土方开挖完成后，根据各轴线控制桩投测外轮廓控制轴线到基坑底，并钉出木桩，在木桩顶面轴线方向上钉小铁钉，然后拴小白线检查基坑底口和集水坑、电梯井坑等位置是否正确，并架设水准仪，联测基底水准控制点，每隔3m测量基底实际标高并记录，检查基底标高是否正确。同时测量人员要积极配合技术部门及工程部门验槽。4、桩基工程测量（1）施工测量前，认真熟悉图纸，了解设计意图及施工要求，对单体图、结构图、总图等的标高、轴线和细部尺寸认真核对，要确保所有数据完全正确无误。（2）用GPS复测控制网导线，测放桩位。用十字线确定桩中心，对现场测量控制点、方向桩做好有效保护。（3）使用全站仪对业主给出的控制网点进行复查，并埋设必要的固定点，形成坐标系统。定位放线及标高确定必须经业主、设计、监理人员签证认可，且作定位放线图。（4）桩位测放的要求（附属小桥）采用GPS进行控制点的测放，坐标采用“建筑定位放线图”所规定的坐标系统。反复核实测放基点的准确性。按设计图放出建筑轴线位置，并制作有明显标注的牢靠的测量放线标志。根据桩位布置图测放放出桩位，并标记清楚。所有测量放线结果均二检一核，确认无误后报请建设及监理单位代表检查验收。施工过程中，遇标志不易辨认时进行复测，遇标志被破坏时进行复测。测量放线根据现场需要一桩一放，随施工进度跟进。施工过程中应对控制点坐标及高程定期进行复核。（5）桩位（附属小桥）放好线，并经甲方和监理工程师确认无误后，对桩位点测量放线标志进行保护；在基础桩施工前，须复核桩位正确无误，并由相关技术人员指挥基础桩施工人员在正确的桩位点开始旋挖钻进；当基础桩钻进50Cm后，再一次复核桩位的准确性。若桩位偏差大于规范和设计允许的范围，则重新对桩位进行定位放线，并按照以上步骤复核无误后再施工基础桩。5.主体结构的施工测量1、地上结构的平面控制1）地下室顶板施工完毕后，用现场内设置的坐标控制点对地下室使用的定位控制桩进行复测，核实无误后，将首层建筑轴线弹在地下室顶板上，做为首层施工的依据。2）在各栋首层楼板上分别放置4个控制点，做为上部结构轴线传递的基准点。设置基点采用预埋钢板（100*10OnIn1）,并在钢板上刻划“十”字做为标记。3）上部结构的轴线传递采用激光垂准仪。在每层结构的相应部位留置150*15Omm孔洞，以便激光通过。4）为确保轴线传通的准确性，每层的轴线均从首层基点向上传递。5）为满足控制网的精度要求，本工程将采用智能全站仪，一测回测角，二测回测边。测量时严格按工程测量标准中水平角观测和光电测距的技术要求进行，并做测记录。2、地上结构的高程测量1）在每层的柱子及墙体浇筑完后，在电梯井筒内墙上弹出建筑Im线，用红三角标注,并以此做为上部结构高程测量的起始点。2）本工程主楼施工至中段需另设标高基准点，使用钢尺在每段标高引测过程中必须保证每层的控制标高均从每段标高基准点开始，同时高程传递过程中对钢尺必须做加拉力、尺长、温度三差修正，并应往返数次测量，确保标高传递的准确性。3）在结构层内引测标高时，要使用水准仪引测，并往返测量与基准点校核，误差要控制在规范控制范围内。6 .装修施工测量（1）平面控制装修施工阶段，在每个房间内测设十字中心线，作为地面、吊顶施工的测量依据。(2)高程控制根据结构施工的高程控制线，对各楼层结构楼面标高进行全面检查，每层根据实际情况确定统一的建筑1.OOm标高控制线，并用水准管将建筑1.OOnI标高控制线引测至各个房间，作为装修施工的标高控制依据。墙面腻子施工时，控制线位置每面墙留置两个点后补腻子,以便于控制线的恢复。7 .建筑物的沉降观测本工程变形观测包括基坑边坡支护结构土体的侧向位移及建筑物的沉降观测。通过用经纬仪视准线法，以各变形点的角度变化为依据进行观测，对监测取得的数据及时分析，可以及时了解基坑边坡情况及建筑物的沉降变形状况，以便及时采取恰当的补救和控制措施。变形观测按照可通视、方便、有效的定点原则，使用引自测绘院提供红线桩的平面控制桩作为变形观测基准点，并在基坑边坡坡顶每隔8-1OnI设置一个变形观测点。变形观测在土方开挖初期每天观测一次,初步稳定后2-3天观测一次,雨雪后加测一次,直至地下工程完工为止。变形观测的实施单位由建设单位选取有资质的测量公司进行，我单位仅做配合。当结构施工完成时，对建筑物的四大角进行垂直度观测，其精度要求应满足规定，并填写观感记录，并上报监理单位验证。
