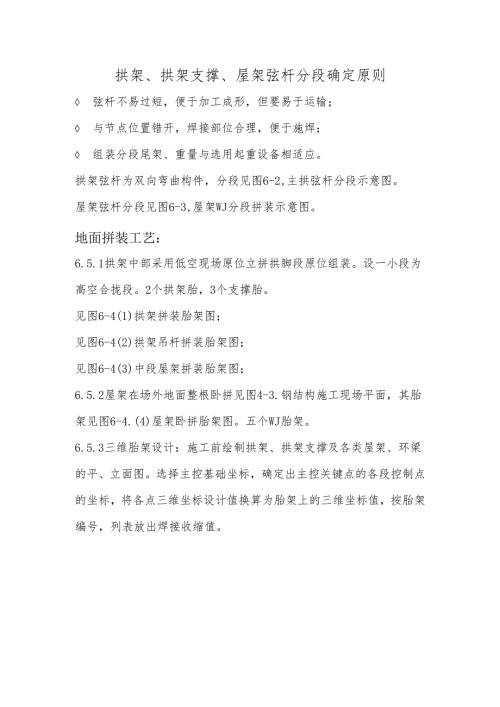

拱架、拱架支撑、屋架弦杆分段确定原则.docx

拱架、拱架支撑、屋架弦杆分段确定原则 弦杆不易过短，便于加工成形，但要易于运输； 与节点位置错开，焊接部位合理，便于施焊； 组装分段尾架、重量与选用起重设备相适应。拱架弦杆为双向弯曲构件，分段见图6-2,主拱弦杆分段示意图。屋架弦杆分段见图6-3,屋架WJ分段拼装示意图。地面拼装工艺：6.5.1拱架中部采用低空现场原位立拼拱脚段原位组装。设一小段为高空合拢段。2个拱架胎，3个支撑胎。见图6-4(1)拱架拼装胎架图；见图6-4(2)拱架吊杆拼装胎架图；见图6-4(3)中段屋架拼装胎架图；6.5.2屋架在场外地面整根卧拼见图4-3.钢结构施工现场平面，其胎架见图6-4.(4)屋架卧拼胎架图。五个WJ胎架。6.5.3三维胎架设计：施工前绘制拱架、拱架支撑及各类屋架、环梁的平、立面图。选择主控基础坐标，确定出主控关键点的各段控制点的坐标，将各点三维坐标设计值换算为胎架上的三维坐标值，按胎架编号，列表放出焊接收缩值。图6-2主拱弦杆分段示意图主秩财会段图酊1分段拼装示意图B分ea三示漱IB图6-3屋架WJ分段拼装示意图,.,/IOIRft.一，.-胎架主拱装浜拼装胎架中段屋架拼装）图6-4拱架拼装图6.5.4拼装测量技术1）测量拼装胎架主控轴线网，主控轴施放后，要用另一种测量方法验收，并经建设、监理单位共同签认。2）按图纸和建设单位提供资料在制作胎架内进行测量放线。3）胎架的验收：由一种方法测量放线，必须用另一种方法验收。4）复杂部位构件用多点投影值与角度控制样板校核空间杆件之间角度关系。5）在拼装过程中跟踪检测关键部位及杆件测量值，如拱高、拱支脚支座、悬挂吊杆支座、铸钢节点、总弧长和曲率。在拼装过程时，焊接过程中，焊接完成后，均要进行测量和检测，分段进行地面拼装质量验收。
