房建施工现场计量检验试验手册.docx

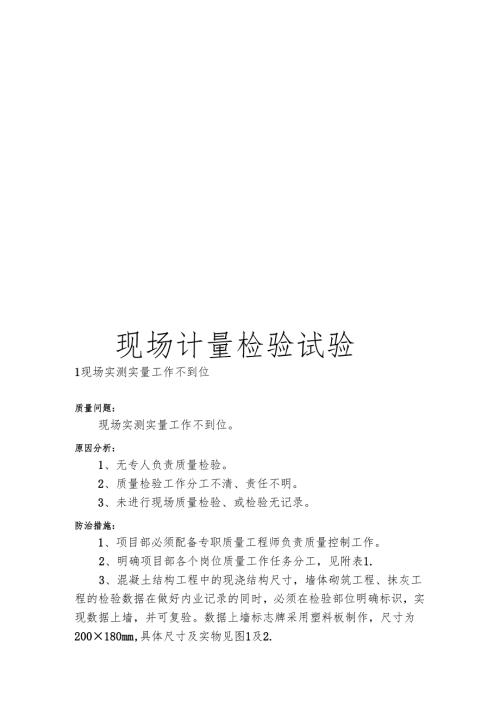

现场计量检验试验1现场实测实量工作不到位质量问题：现场实测实量工作不到位。原因分析：1、无专人负责质量检验。2、质量检验工作分工不清、责任不明。3、未进行现场质量检验、或检验无记录。防治措施：1、项目部必须配备专职质量工程师负责质量控制工作。2、明确项目部各个岗位质量工作任务分工，见附表1.3、混凝土结构工程中的现浇结构尺寸，墙体砌筑工程、抹灰工程的检验数据在做好内业记录的同时，必须在检验部位明确标识，实现数据上墙，并可复验。数据上墙标志牌采用塑料板制作，尺寸为200×180mm,具体尺寸及实物见图1及2.现浇结构尺寸允许偏差和检验方法项目允许偏差（Inm）检验方法垂直度层高5m8经纬仪或吊线、钢尺检查>5mIO经纬仪或吊线、钢尺检查标高层高+10水准仪或拉线、钢尺检查截面尺寸+8,-5钢尺检查电梯井井筒长、宽对定位中心线+25,O钢尺检查井筒全高（三）垂直度H/1000且W30经纬仪、钢尺检查表面平整度82m靠尺和塞尺检查预埋设施中心线位置预埋件10钢尺检查预埋螺栓5预埋管5预埋洞中心线位置15钢尺检查填充墙砌体一般尺寸允许偏差及检验方法项次项目允许偏差<mm>检脸方法1轴线位移10用尺检查22垂直度每层）3m5用2m托线板或吊线、尺检查>3m103表面平整度8用2m靠尺和楔形尺检查4门窗洞口高、宽（后塞口）±10.用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查一般抹灰允许偏差及检验方法项次项11允许ft差（mm）检验方法普逋抹灰高级抹灰I立面垂直度43用2m垂直检测尺检杳2表面平整度53用2m靠尺和塞尺检查3阴阳角方正43用直角检窝尺检查4分格条（缝）直线43拉Sm线,不足Sm拉通线.用更宜尺检查5墙裙、勒JS上口直43拉5m线,不足5m拉通纥，用钢直尺检查检查内容：1、检查项目部专职质量人员配备。2、检查项目部各个岗位质量工作任务分工。3、检查自检数据记录。4、检查数据上墙情况。附表1建设工程项目部质量工作任务分工表建设工程项目部质量工作任务分工表工作任务责任人备注项目质量计划项目总工质量工程师参与创优策划书编制及报批项目总工质量工程师参与，创优项目需要工作任务责任人备注检验批划分及验收计划项目总工生产经理、质量工程师、技术工程师、土建/安装施工员参与QC活动及成果项目总工质量工程师、技术工程师、及其他工程管理人员参与过程验收及记录土建/安装施工员质量工程师监督检验批验收及记录质量工程师土建/安装施工员参与分部工程验收及记录项目总工质量工程师、安装工程师及相关人员特殊工程明细表项目总工质量工程师、技术工程师参与特殊过程能力预先鉴定及记录项目总工质量工程师参与特殊过程连续监控及记录质量工程师施工员参与试验检验计划项目总工试验员、安装工程师参与试验检验及台账试验员安装工程师负责安装材料的送检及台账测量、检验、计量设备台账质量工程师技术工程师、质量工程师、试验员分别编制，送资料员备份实测实量及记录质量工程师土建/安装施工员参与不合格品台账质量工程师试验员、材设工程师、安装工程师分别编制物资设备进场计划及验收台账材设工程师质量工程师、安装工程师、安全工程师参与材料验收业主、监理、质监站提出的问题监督整改及回复项目总工质量工程师、安全工程师、施工员、安装工程师参与一般质量事件调查、处理项目经理项目总工、生产经理、商务经理、质量工程师参与标志牌实测实人员日期(翻雪皿目冥栋噂骁)u*gg5,701,601S601,5200'/图1数据上墙标识牌尺寸图2数据上墙标识牌实物2项目部计量、检验、试验器具缺失质量问题：项目部计量、检验、试验器具缺失。原因分析：未及时配置相关工具器具。防治措施：1、及时编制计量、检验、试验器具配置计划。2、及时按照计划配置齐备器具。3、建立计量、检验、试验器具台账。4、项目部必须配置的计量、检验、试验器具见附表2.公司需配备钢筋保护层厚度测试仪。检查内容：1、检查计量、检验、试验器具台账。2、对照台账检查计量、检验、试验器具数量和状况。附表2项目部必须配置的计量、检验、试验器具表项目部必须配置的计量、检验、试验器具表序号器具名称用途1钢卷尺测量长度22m靠尺测量墙面平整度及垂直度3塞尺测量墙面平整度及垂直度4方尺（直角尺）检测阴阳角方正度5磁力线坠检测管道、模板垂直度6响鼓锤检查抹灰面及快料面空鼓7力矩扳手检测直螺纹套筒连接拧紧度8通规检测直螺纹加工质量9止规检测直螺纹加工质量10游标卡尺测量长度、直径等序号器具名称用途11混凝土回弹仪检测混凝土强度12混凝土试块模具制作混凝土试块13砂浆试块模具制作砂浆试块14测量仪器检查标高及轴线偏差等15台秤检查重量，如钢筋单位重量等3混凝土、砌筑砂浆试块资料缺失质量问题：混凝土、砌筑砂浆试块资料缺失。原因分析：1、混凝土、砌筑砂浆试块未按要求留设。2、试块未及时送检。防治措施：1、安排专职试验人员。2、明确与试验相关人员的工作分工与工作流程，试验员应负责试块的制作、养护、送检、试验报告的收取、试验台账的记录，资料员应负责试验报告的归集、整理、强度评定。3、试验员发现有强度不合格现象或试验数据无效现象，应及时报告项目经理及总工程师，及时采取措施。检查内容：1、混凝土、砂浆试块台账。2、混凝土、砂浆试验报告。3、各个检验批的混凝土、砂浆强度评定表。4现场搅拌砂浆、混凝土配合比失控质量问题：现场搅拌砂浆、混凝土配合比失控。原因分析:无配合比设计资料、无交底资料、现场无计量器具、原材料未计量。防治措施：1、现场搅拌砂浆、混凝土需进行配合比设计。2、技术交底应明确配合比。3、施工现场需悬挂公示配合比表。4、现场需配备必要的计量器具，按照配合比进行投料生产。检查内容：1、检查配合比表。2、检查技术交底。3、检查施工配合比公示牌。4、检查是否配备计量器具，是否按照配合比表进行生产。
