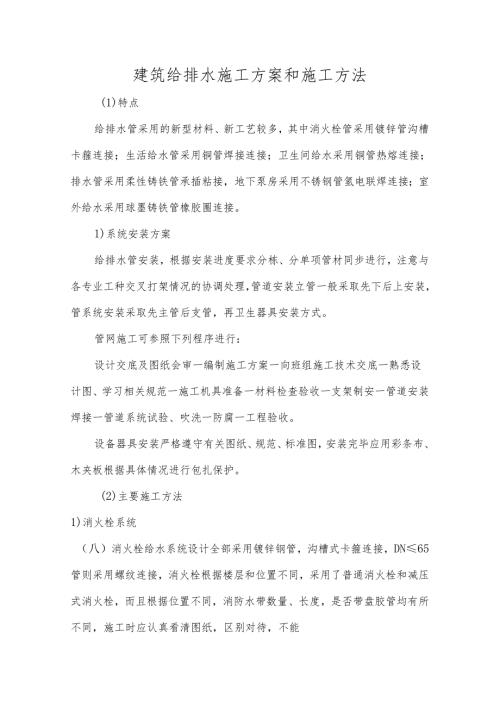

建筑给排水施工方案和施工方法(1)特点给排水管采用的新型材料、新工艺较多，其中消火栓管采用镀锌管沟槽卡箍连接；生活给水管采用铜管焊接连接；卫生间给水采用铜管热熔连接；排水管采用柔性铸铁管承插粘接，地下泵房采用不锈钢管氢电联焊连接；室外给水采用球墨铸铁管橡胶圈连接。1)系统安装方案给排水管安装，根据安装进度要求分栋、分单项管材同步进行，注意与各专业工种交叉打架情况的协调处理，管道安装立管一般采取先下后上安装，管系统安装采取先主管后支管，再卫生器具安装方式。管网施工可参照下列程序进行：设计交底及图纸会审一编制施工方案一向班组施工技术交底一熟悉设计图、学习相关规范一施工机具准备一材料检查验收一支架制安一管道安装焊接一管道系统试验、吹洗一防腐一工程验收。设备器具安装严格遵守有关图纸、规范、标准图，安装完毕应用彩条布、木夹板根据具体情况进行包扎保护。(2)主要施工方法1)消火栓系统（八）消火栓给水系统设计全部采用镀锌钢管，沟槽式卡箍连接，DN65管则采用螺纹连接，消火栓根据楼层和位置不同，采用了普通消火栓和减压式消火栓，而且根据位置不同，消防水带数量、长度，是否带盘胶管均有所不同，施工时应认真看清图纸，区别对待，不能装错。(B)材料检查验收A)沟槽式卡箍连接接头，必须根据镀锌钢管管径采购与之相匹配的管件接头，不能与无缝管、电焊钢管相混淆购置。B)本系统卡箍接头的密封圈应采用乙丙橡胶的“C”型橡胶圈，订货采购时应注明材质。C)管材、管件到达现场后严格进行外观检查，管材外镀锌层应均匀无脱落、无弯曲、无锈蚀、无毛刺、重皮及凸凹不平等现象，并有材质合格证明，沟槽式卡箍接头配件应齐全，铸造规矩，表面光滑、无裂纹、外涂漆膜及颜色均匀，有材质证明。D)消火栓箱体的规格类型应符合设计要求，质量好，有当地消防行政主管部门生产销售许可证，有国家消防产品质量监督检验中心检验产品合格证及材质证明。(C)管道安装应认真阅读施工图纸和相关的验收规范，根据设计图和土建基准线现场定位测量尺寸，绘制配管草图，按图编号预制加工。(D)管支架设置，根据图纸和规范要求进行，膨胀螺栓固定或设置预埋板，其支架间距应满足下表：管径DN65DN80DNlOODN125DN150支架间距(m)44556.5管支架焊接应牢固，支架下料、钻孔采用机械加工方法。管道下料切割及沟槽加工。A）管道下料切割根据实测定位绘制的管道配管图确定的尺寸下料，并沿管路编号，管道下料采用机械方法切割，切口平面应垂直于轴线，其倾斜允许偏差为管径的1%,不得超过3mm。B）管端沟槽加工采用专用滚槽机设备加工，加工步骤：将需加工沟槽的钢管一端架设在滚槽机滚轮上，另一端搁置在滚槽机尾架上，根据密封圈的宽度调整将下滚轮端面挡板位置。用水平仪调整滚槽机尾架，滚槽机使钢管处于水平直线位置。将钢管端面与滚槽下滚轮挡板端面贴紧，即钢管与滚槽机下滚轮挡板端面成90。启动滚槽机滚轮转动，徐徐压下千斤顶，顶上压轮均匀滚压钢管至预定的沟槽深度为止。停机后用游标卡尺、深度尺检查沟槽深度、宽度尺寸，确认符合标准要求后，千斤顶卸荷，取出钢管。如沟槽尺寸超出允许范围，则应调整顶压轮后再试。C）沟槽式卡箍连接步骤准备好配件和附件，将一根已滚槽的钢管就位，并在其端部套上橡胶密封圈，将另一根已滚槽的钢管靠近已套橡胶密封圈的钢管端部，两端间应分别按钢性接头或柔性接头的标准要求留有一定间隙。使橡胶密封圈位于接口中间位置，使胶圈唇边正将压到沟槽边，并在其周边均匀抹涂润滑剂（肥皂水、洗涤精等），同时检查两根管道中心轴线是否一致。检查确认卡箍凸边全圆周卡进管端沟槽内，则接头安装即完成,如出现接头凸边未卡进沟槽或胶挤出，则应拆开重装。D）管道穿墙、楼板等位置应设置穿墙板套管，一般情况设普通管套管，设计采用防水套管位置，应设置防水套管（按标准图预埋），套管管径和长度根据墙板长度而定，注意楼板套管比楼板高度高约50mm,套管管径比管子直径大两号（附表），管内填不燃材料密实。管径DN50DN65DNlOODN150套管管径DN80DNlOODN150DN200E）管系统安装完毕，须进行水压试验和冲洗。2） PP-R管（八）PP-R管是聚丙烯改性的环保型塑料管材，卫生间给水管全部采用PP-R管和与之配管的管件连接，管件与管材、管材与管材连接采用PP-R热溶方式连接,卫生间除吊顶内安装外采用暗敷，土建墙体砌好后，在粉灰之前，应根据图纸卫生间大样图将管槽石专墙凿好，并处理干净，管道穿墙加设钢套管，套管应比管子大两号，长度与墙体相等。（B）管材、管件质量要求：管材、管件的颜色应一致，无色泽不均及分解变色线。其内外壁应光滑、平整，无气泡、裂口、脱皮和明显的痕纹、凹陷等，并应有材质证明资料。管材不得有异常弯曲，管口端面必须平整，并垂直于轴线。(C)管道安装前详细根据卫生间大样图绘制加工草图，按图编号预制加工。管材、管件连接为热溶方式连接，其步骤如下：根据需要管材长度下料：DN32以下用切管器，DN32以上用锯条切断，其断面平整光滑与管轴线垂直，用记号笔在需加热的管上划出需要插入的长度，清除管子及管件上的异物。加热管材及管件：将模具置于热熔器上，热熔器通电，指示灯熄灭，将管子和管件缓慢水平推入热熔器的模具内加热，DN20.DN15的管材由于太软，加热时须插入金属套管支撑，以防止管材插入过深形成弯曲，加热完毕将其拉出。(D)连接管件和管材：把已加热的管材和管件水平推进连接,注意推进速度不能太快，以防止出现熔瘤，若连接不正，可及时调整，然后自然冷却，冷却后管子和管件连接完毕。(E)管支架设置管支架采用角钢作骨架，管道用塑料扣座固定在支架上，支架的焊接设置应牢固，支轲切割、开孔应采用机械加工(无塑料扣座则应用粘胶带包扎管卡位置再加管卡固定)。支架设置间距附表管径DNl5DN20DN25DN32DN40DN50间距(m)0.81.01.21.51.82.0(F)管道安装，将预粘好的管道运至现场组装，明装管子按图安装，暗装的支管敷设在墙槽内，按照卫生器具的位置预留管口，并临时封堵。管道安装必须在墙壁抹灰前完成，并按规范作水压试验,检查严密性。(G)如阀门、管配件为铜、钢等螺纹件时，管PP-R配件也必须为PP-R螺纹件，螺纹连接时先用胶布包卷，PP-R的配件及铜、钢螺纹件再用专用密封胶带包扎十至十五卷拧紧。（三）管道试压合格后，方可进行卫生器具的安装及配管。3)柔性铸铁排水管安装方法（八）根据设计要求，室内所有无压排水均为UPVC排水管，UPVC管是以非塑性聚氯乙烯橡脂为主要原料加入适量助料，挤压和注射成型的塑料产品，产品比较成熟，各规格管材、管件配套产品齐全。(B)管材管件购置必须是同一厂家的配套产品，以保证连接件的适合尺寸配合。管件材料应光滑、平整、无气泡、裂纹，管壁厚薄均匀，色彩一致；管件造型规矩、光滑、无缺损现象，并与插口相配套，最小承口深度应248mm,最小壁厚23.2mm。所有管材、管件应有材质证明，使用粘接剂应是与管材管件同产家配套产品，且与卫生器具连接相适应的硬质胶合剂。(C)安装排水管前应对照卫生间大样图，配合土建预留检查楼面所有预留洞眼的位置、尺寸。如不正确的需进行修正，根据设计标高及坡度，配合土建预留横向孔洞，并检查修正其标高尺寸。绘制出排水管道中心线走向草图，草图应能体现其管径大小，管径变化位置,三通、弯头、四通等管件的朝向、位置，伸缩节位置，管支架的位置、尺寸和制作大样，并按次序进行编号。(D)排水系统安装顺序：安装前准备工作一预制加工一干管安装一立管安装一支管安装一封口堵洞一闭水试验一通水试验(E)根据其安装秩序有步骤地进行施工，注意以下要求：A)承插粘接根据需要确定管材长度后，用细齿锯或割管机进行断管，其端面应平齐并垂直于轴线。用刮刀除掉断口内外毛刺，中号铿刀倒口约30°坡口，坡口厚度为管壁厚度的1/2,清除残屑。管材与管件在粘接前应试插，试插合格后，将承口内外侧的灰尘杂物用棉砂擦试干净。根据管件承口深度在插口部位用记号笔划出标志线，用干净毛鬃刷涂抹粘接剂承口内侧和管口外侧。插口涂刷应为管端至插入深度标记范围内，涂刷应迅速、均匀、适量且不得漏涂。随即用力垂直插入标记处，并将插口管道稍作旋转以利粘接剂分布均匀，粘牢后再将溢出的粘接剂擦试干净。B)干管安装将预制粘接好的管段按编号搬运至安装部位进行安装。各管段粘按时，必须按承插粘接工艺依次进行，全部连接要直、坡度均匀准确，各预留口朝向准确。干管安装完后应做闭水试验，达到不渗漏、水位不下降为合格。C)立管安装立管安装主要注意管段与伸缩节的连接，整理预留好伸缩量的伸缩节，复查上一层预留洞眼是否合适，然后将插口管段按工艺要求进行处理，并做好插入深度标记，再将立管上端伸出上一层，垂直用力插入至标记。合格后即将支架固定，找正找直立管，并检测预留三通与干管和顶板尺寸是否符合要求。排水横管上的伸缩节应设于水流汇合管件的上游端，且插口应顺水流方向，横管伸缩节应采用锁紧橡胶圈，DN160时，采用弹性橡胶圈连接，伸缩节伸缩量管端插入伸缩节预留间隙为夏季510mm冬季152OmmoD）支管安装按承插工艺要求清理各粘接部位的污物及水分，将支管初步吊起,涂抹粘接剂用力插入预留口。根据管段长度调整好坡度，检查调整上层地坪管口长度是否符合卫生洁具的安装要求。E）管支架安装间距应符合下表要求:公称外径5075100150最大间距（立管）（m）1.21.82.02.5最大间距（横管）（m）1.01.52.02.0适合间距（横管）（m）0.50.751.11.6F）伸缩节安装与管道支架安装之间的关系。两个伸缩节之间必须设置一个固定支架，固定支架可以用扁钢制成的U型卡加垫橡胶垫用螺栓拧紧形成。如土建将管井按楼层封堵，可视为固定支架，在楼层间另加的支架则应视为滑动支架，其与管材之间应有缝隙。G）柔性铸铁管穿楼板孔洞的填补，采用C20细石混凝土支模分层浇筑填补。第一次填补至楼板厚度的2/3,使强度达到要求以后，进行第二次浇筑至地面相平，并在管道周围筑出1020mm高的阻水圈，强度达到要求后，试水检查是否渗漏。4）孔网钢带（板）复合塑料管根据设计要求，给水管（除卫生间给水）均使用孔网钢带复合塑料管，其安装方法及注意事项如下:（八）使用的孔网钢带复合塑料到货检查验收必须：A管件内外表面应光滑、平顺、允许有自然收缩的凸坑和凹坑,但不允许有气泡、裂口、分解变色线及明显的划伤，并符合生活用水有关的卫生标准；B管件应厚薄均匀、无变形，接头尺寸必须与管材尺寸配套，管件的颜色应与管材相同；C到货管材管件必须有材质证明书和有关文件资料。（B）管道安装A）管道在地坪下埋设的管道，应在土建回填土夯实后，重新开挖施工，埋地管道必须敷设在坚实的土层中，开挖的沟槽底宽为D+500mm（D为管径）回填时先将空底空隙填实，然后从管道两侧回填至管顶300mm,再分层夯实。B）埋地管连接可在沟槽上几根接好后用软带平稳下移至沟底，以防管材划伤、扭曲和接头破坏，管道应在试压合格后才能回填和封闭。C)给水主管穿楼板作固定支架，穿墙、地面加设金属套管，套管高出地面100mnb同时要有防水措施。D)管道安装过程中，应防止现场油漆、沥青等有机物污染管材和管件。E)安装孔网钢带复合塑料管必须符合以下要求:项管道坐标和标高允差(mm)标室内埋地15架空10标志室内埋地+10架空
