安全防护设施方案、帝景园4＃楼安全防护方案.docx

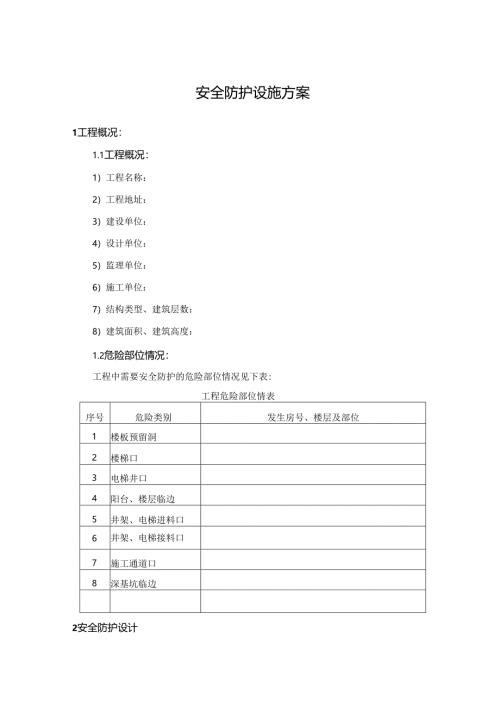

安全防护设施方案1工程概况：1.1工程概况：1）工程名称：2）工程地址：3）建设单位：4）设计单位：5）监理单位：6）施工单位：7）结构类型、建筑层数：8）建筑面积、建筑高度：1.2危险部位情况：工程中需要安全防护的危险部位情况见下表:工程危险部位情表序号危险类别发生房号、楼层及部位1楼板预留洞2楼梯口3电梯井口4阳台、楼层临边5井架、电梯进料口6井架、电梯接料口7施工通道口8深基坑临边2安全防护设计2.1 楼板预留洞防护2. L1边长或直径在15Omm1400mm的楼板预留洞口，采用加盖防护。防护盖板采用定型化较链翻盖式：用L36x3角钢作连接铁件，角钢一肢打孔用膨胀螺栓固定于楼板洞口边，角钢另一肢电焊连接上方钱链的一页，方较链另一页用木螺丝与木盖板连接，成为可向上翻转90。的洞口盖板。洞口盖板的制作要求详见附图1：“楼板预留洞口盖板”。3. 1.2边长或直径在150Omm及以上的预留洞口，在洞口四周应设置安全围栏，围栏由立杆和横杆用扣件搭设成框架，横杆分上下二道，上横杆上皮与楼面的距离不小于1200mm,围栏侧面（有横杆的一面用密目网封闭。洞口安全围栏制作要求详见附图2:“洞口临边安全防护”2.2 楼梯口防护2.2.1 楼梯口防护部位主要是梯段边和顶层楼梯平台的临边设置临时护栏。采用钢管扣件搭设楼梯临时护栏（护栏高度120Omm）,是构造简单、施工方便、经济安全的施工方法，被广泛采用。楼梯井宽度在150mm以内的窄井道楼梯段钢管护栏构造详见附图3:“楼梯单立杆钢管安全栏杆”o宽井道楼梯段钢管护栏构造详见附图4:“楼梯双立杆钢管安全栏杆”。2.3 电梯井防护2.3.1电梯井门口安装安全防护门，防护门离地高度不小于L8M,防护门采用L30×3角钢作门框，12圆钢作栅杆，Imm厚钢板作门下部及中间的封面板，防护门采用双扇门，中间设置可上锁门销，门安装用合页，也可用活动销，合页通过连接钢板用68膨胀螺栓与结构碎墙固定。电梯井防护门制作要求详见附图7:“电梯井安全防护”。2. 3.2电梯井道内竖向每隔IOm内，应设置安全平网。见附图7:“电梯井安全防护”。2.4 阳台、楼层临边防护2. 4.邛日台、楼层临边应装设临时防护栏杆，长度大于2M时，应设置立柱。护栏的栏杆、立柱与结构的连接固定方法，可采用在结构上预埋短钢管进行连接固定，也可采取专用连接铁件进行连接固定。用专用连接铁件进行连接固定的施工方法详见附图8:“阳台、楼层临边防护”。3. 4.2阳台、楼层临边安全围护的高度不小于120Omm,并用密目网封闭。当建筑物所处周边环境对噪声、防尘有严格要求时，外墙临边围护高度应改为全高封闭围护，以有效防止噪声和粉尘污染周边环境。2.5 通道口防护2.6 .1井架、施工电梯的地面进出通道口，均搭设安全防护棚，棚宽大于通道口宽度，棚顶满铺木板或竹笆，向上层施工时，应采用双层棚顶，安全防护棚采用钢管扣件搭设。井架地面进出通道口防护棚的搭设要求详见附图9:“井架入口处防坠棚”。施工电梯地面进出通道口防护棚的搭设要求详见附图10:“施工电梯入口处防O2.7 5.2井架、施工电梯的楼层接料口，出井架、施工电梯处应设置安全防护门，防护门高度180Omm,接料平台应满铺木板，平台两侧应设置木板或竹笆板安全隔离，高度180OmmO井架楼层接料口的安全防护设置要求详见附图5:“井架接料平台防护”。施工电梯楼层接料口的安全防护设置要求详见附图6:“施工电梯接料平台安全防护”o2.8 通道防护2. 6.1位于吊机大臂吊运半径范围内的主要施工通道上方应搭设安全防坠棚，防坠棚采用钢管扣件搭设。3. 6.2防坠根据施工通道的路面宽度要求搭设。宽度在400Omm以内的防坠棚搭设要求详见附图11:“通道防坠棚（4m内）”。宽度在600Omm以内的防坠棚搭设要求详见附图12:“通道防坠棚（6m内）”。2.7深坑防护1. 7.1深度2m以上的基坑周边应设安全防护围栏，安全围栏由立杆、二道水平栏杆、密目网和挡脚板组成，围栏杆件为脚手钢管，上道水平栏杆离地高度为120OmmO2. 7.2出入深基坑应设置坡道，坡道两侧应设置安全二道栏杆，高度为1200mm坡道面为平板时应有防滑措施。3安全防护施工3. 1施工程序方案确定f技术交底f防护施工f验收f交付。3. 2防护计划：根据本施工现场安全防护设施要求，结合工程特点及实际情况，确定具体的安全防护部位及防护方法，制定工程安全防护部位、措施计划、责任人一览表，并经项目经理审核签字后生效实施。3. 3材料要求：防护设施所用的材料必须有产品质量合格证，特别是密目网、安全网应有产品质量合格证和产品准用证。3. 4技术交底：3. 4.1负责安全防护设施施工管理的施工员（安全员），应向安全防护设施施工的作业班组或个人进行详细的技术交底，交底内容包括：防护设施材料要求、防护设施施工方法、技术质量标准要求等。4. 4.2技术交底应例行书面签字手续。3.5防护施工：35.1防护设施中的专用配件，如栏杆固定用的专用连接铁件，用于洞口盖板的连接角钢等，制作后应进行技术质量验收，符合要求方可使用。3. 5.2防护设施安装采用结构预埋件方法的，在混凝土结构施工时应及时准确进行预埋。4. 5.3防护设施应按规定要求安装。防护设施安装后，项目部应组织有关人员（施工员、安全员、作业班组长等）进行验收，办理书面验收手续。验收合格，交付使用。4安全防护设施管理4.1 安全防护设施有专人负责管理。整个工程的各种安全防护设施，应分区、分层、或分类型，落实多人负责管理，责任人应经常巡视检查安全设施的完好情况，发现问题，随手可纠正的应立时纠正，必须经作业班组进行整改的，应及时通知有关班组进行整改。5. 2分包施工单位作业区，在分包队伍施工前，项目部应向分包单位办理有关安全防护设施的书面移交手续。4. 3在向分包单位作进埸安全技术交底（书面）时，应说明分包单位对现埸有关的安全设施负有维护责任，因施工需要临时拆除安全设施时（如洞口盖板、围栏等），分包单位应在作业完后及时恢复安全设施至原有状态。4. 4现埸安全管理人员应监督、检查分包单位施工区的安全防护设施情况，履行总包的安全管理责任。5. 5现埸安全防护设施的拆除，须经项目技术负责批准同意方可拆除。5安全防护责任分配安全防护责任分配表序号危险类别施工班组验收人监护人1楼板预留洞2楼梯口3电梯井口4阳台、楼层边5井架、电梯进料口6井架、电梯接料口7施工通道口8深基坑临边6安全记录以上安全防护设施施工及管理的同时，应具有以下安全记录:6.1施工现埸安全防护设施（方案）;6.2安全防护设施技术交底记录；6.3安全防护措施计划（表）；6.4安全防护设施验收记录；6.5总包向分包移交安全防护设施记录。6. 6安全防护设施检查记录。,7附图：7.1楼板预留洞口盖板（附图1）;7. 2洞口临边安全防护（附图2）;7. 3楼梯单立杆钢管栏杆（附图3）;7. 4楼梯双立杆钢管栏杆（附图4）;7. 5井架接料平台防护（附图5）;7. 6施工电梯接料平台安全防护（附图6）;7. 7电梯井安全防护（附图7）;7. 8阳台、楼层临边防护（附图8）;7. 9井架入口处防坠棚（附图19）;7. 10施工电梯入口处防坠棚（附图10）;7. 11通道防坠棚（4m内）（附图11）;7. 12通道防坠棚（6m内）（附图12）。双击下载：场通棚6M内）.dwg02）洞口临边豆：dwg全栏杆.dwg04）楼梯06）施工二平台防护.dwg09）井架入口棚dwg07）电梯井防护.dwg眠）Ol）H蹲洞盖板.dwg03）榭弹立杆钢看,兰杆.施05）井卷.台断dwg08）阳台、10）施工电梯入口处防坠棚.dwg11）通道防坠棚（4M内）.dwg帝景园4#楼安全防护方案一、编制依据：建筑施工高处作业安全规范JGJ80-91安全帽GB2811-91安全带GB6095-85密目式安全网GB16909-97建筑施工安全检查标准JGJ59-99帝景园4#楼楼施工组织设计帝景园4#楼楼设计图纸二、工程概况1 .阿尔卡迪亚帝景园4#楼为框架、剪力墙结构，陶粒硅空心砌块填充墙。地下一层，地上十一层带跃层，使用功能：住宅楼，建筑高度36.49米，占地面积480.89平方米，总建筑面积6486.10平方米；2 .施工条件与环境：阿尔卡迪亚帝景园4#楼位于廊坊市北外环以北阿尔卡迪亚小区内。北临帝景园6#楼，东邻帝景园3#楼，西临帝景园5#楼，南邻华景园4#楼，是居住的理想环境。3 .主要施工方法：土方采用反铲挖掘机进行作业，碎采用JS-500强制式搅拌机搅拌，碎输送泵输送，垂直运输采用塔吊。4 .人员状况：本工程由福斯特建工第一分公司第三项目部施工，下设四部，作业层设：钢筋班、木工班、碎工班、瓦工班、水电班及维修班，所有人员均从事本工种工作，对本工种安全技术操作规程均熟悉掌握，安全素质及安全意识较高。三、施工安全防范部部署：1 .施工现场建立以项目经理为第一责任人的安全保证体系。2 .明确本工程安全防护设施及施工过程中安全设施的验收程序以及验收责任人。3 .落实施工过程中各种安全技术措施的编制审批、批准及具体的实施人。4 .加强对季节性施工的安全防护及劳动保护用品的管理工作。5 .制定符合本工程特点的安全管理办法及违章处罚措施。四、主要安全防范方法1 .安全网的设置：本工程外侧主体阶段采用挂架，施工层以下从一层开始每隔三层用平网兜设。(2)安全网必须有质量技术监督部门的检验合格证以及安全监督部门批准的准用证。(3)密目网设置在外侧脚手架里侧，边缘作业工作面应紧贴密合。(4)安装时密目网上的每个环机都必须穿入同等材料的纤维绳，绑在外脚手架上遵循打结方便，连接方便，易于拆卸的原则。(5)密目网间连接密实。(6)电梯井口等处，除按高处作业设置防护、设施外，还应在井口内首层及每隔二层设固定式平网一道。(7)平网网面不要绷的过紧，系点沿网边均匀分布并绑扎牢固。2 .深基础的安全防护。基坑边沿设立护身栏杆，深基坑防护详见基坑护壁方案，基坑边沿Im以内不得堆土、堆料和设置机具。(2)挖土时如发现边坡裂缝或连续滚落大粒时，施工人员应立即撤离，操作地点并应及时分析原因，采取有效措施解决。(3)应在距坑边InI远设排水沟或筑挡水堤防止地面水灌入，坑底四周设集水坑和排水沟。3 .洞口防护。(1)屋面及楼层平台上下管道预留洞口，用盖板覆盖，各楼层风并口，四周设防护栏杆，沿口下张设安全网，电梯井口设防护固定栅门,井内每隔两层设一道安全平网。(2)墙面等处的竖向洞口，凡落地的洞口均加设固定式或开关式防护门。(3)各层施工后浇带施工后，采用预制盖板覆盖，并须加以固定。4 .临边防护。基坑周边、屋面、楼层周边等处设置防护栏杆。楼梯口及梯段边，安装临时防护栏杆。(3)物料平台两侧边设防护栏杆，平台口设置开关式安全门，地面上的通道的顶部设安全防护棚。5 .悬空
