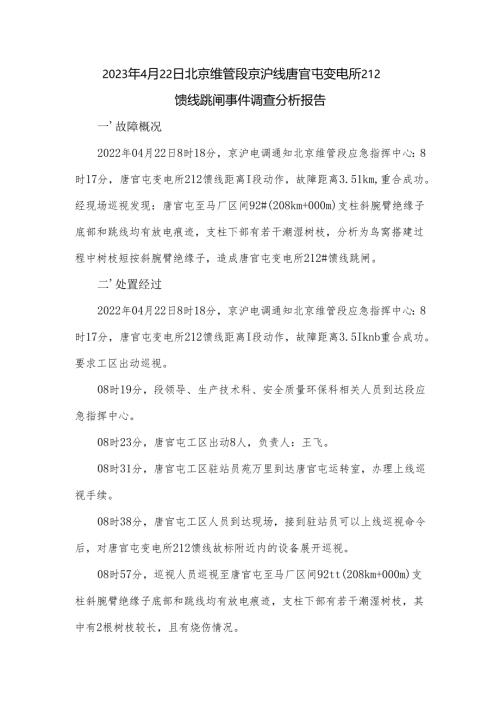

2023年4月22日北京维管段京沪线唐官屯变电所212馈线跳闸事件调查分析报告一'故障概况2022年04月22日8时18分，京沪电调通知北京维管段应急指挥中心：8时17分，唐官屯变电所212馈线距离I段动作，故障距离3.51km,重合成功。经现场巡视发现：唐官屯至马厂区间92#(208km+000m)支柱斜腕臂绝缘子底部和跳线均有放电痕迹，支柱下部有若干潮湿树枝，分析为鸟窝搭建过程中树枝短按斜腕臂绝缘子，造成唐官屯变电所212#馈线跳闸。二'处置经过2022年04月22日8时18分，京沪电调通知北京维管段应急指挥中心：8时17分，唐官屯变电所212馈线距离I段动作，故障距离3.5Iknb重合成功。要求工区出动巡视。08时19分，段领导、生产技术科、安全质量环保科相关人员到达段应急指挥中心。08时23分，唐官屯工区出动8人，负责人：王飞。08时31分，唐官屯工区驻站员苑万里到达唐官屯运转室，办理上线巡视手续。08时38分，唐官屯工区人员到达现场，接到驻站员可以上线巡视命令后，对唐官屯变电所212馈线故标附近内的设备展开巡视。08时57分，巡视人员巡视至唐官屯至马厂区间92tt(208km+000m)支柱斜腕臂绝缘子底部和跳线均有放电痕迹，支柱下部有若干潮湿树枝，其中有2根树枝较长，且有烧伤情况。10时12分，巡视人员对唐官屯至马厂区间92#支柱前后2公里范围内设备巡视完毕，未发现设备其他异常。三'调查情况1 .跳闸数据08时17分唐官屯变电所212馈线距离I段、电流速断动作，故障距离3.5Iknb重合成功。跳闸数据：电压：7.44KV,电流：4507.4A,电阻：0.62,电抗：1.53,阻抗角：67.5°,故障距离3.51km。通过跳闸数据分析，故障电压低、电流大、阻抗角67.5°,判断为金属性接地故障类型。故标指示为唐官屯至马厂间102#(208km279m),实际故障点为唐官屯至马厂间92#(208km),故标误差279mo2 .天气情况跳闸当时唐官屯地区天气为小雨天气，西南风1级，实时温度7o3 .现场设备调查情况唐官屯至马厂区间为直供加回流的供电方式，区间92#锚段号：8,锚段长度1395米，于唐官屯至马厂区间56#起锚，104#落锚，接触线型号为CTHA-120,张力15KN,承力索型号为THJ-95,张力15KN,生产厂家：泰山集团泰安泰山电车线有限公司(接触线)，生产厂家:沈阳北恒电车线制造有限公司(承力索)，投运日期为2006年7月。唐官屯至马厂区间92#斜腕臂绝缘子，规格型号为FQBSG-25/12-850,投运日期为2019年4月，生产厂家：河北盛达电力器材有限公司。4 .设备运行环境调查情况(1) 2C数据分析情况。查阅4月19日、20日、21日连续3天的2C添乘，该支柱均未发现有鸟窝；4月22日，添乘检查京沪线天津西至德州间鸟害情况，车次：K955次(6时48分)，添乘检查人员及当天2C数据分析，唐官屯至马厂间上行92#支柱未发现鸟窝。(2)驱鸟装置补强情况。北京维管段于2023年3月22日在唐官屯至马厂间92#支柱回流线肩架和跳线肩架位置安装风车驱鸟器两个，上下腕臂底座及肩架顶面涂抹驱鸟剂0.5管，设备其他位置无法再安装驱鸟设备。(3)鸟窝搭建统计。通过对鸟窝搭建数据进行分析，唐官屯至马厂间92#支柱近三年以来没有搭建鸟窝。距离最近的鸟窝搭建为唐官屯至马厂间94#支柱，并分别利用4月11日、18日天窗点内进行处理，处理后在处理位置涂抹了驱鸟剂。5 .专业结合部调查情况良好。6 .设备检修、检测、检查情况该处供电设备最近一次检修时间为2022年03月03日，满足36个月检修周期要求。7 .存在问题无四、原因分析通过现场巡视分析：唐官屯至马厂区间92#(208km+000m)支柱斜腕臂绝缘子底部有放电痕迹，支柱下部有若干潮湿树枝，分析为鸟窝搭建过程中树枝短接斜腕臂绝缘子，造成唐官屯变电所212#馈线跳闸。五、后续措施1 .及时申请天窗，对唐官屯至马厂区间92#斜腕臂绝缘子进行更换，对92#支柱前后各3跨内承力索座及212馈线上网点线夹进行开盖，检查线夹内承力索和线夹是否有放电烧伤痕迹等，发现问题及时采取措施。2 .加强鸟害防治管理，落实好每天往返添乘一次的全覆盖添乘检查要求，预报降雨天气时，添乘当日首趟列车，第一时间掌握管内鸟类搭窝情况并通知工区进行处理。3 .强化添乘检查盲区及冷门死角的鸟害管理。即日起，针对管内支线、联络线、场内等添乘检查盲区及供电线转交、门型结构等冷门死角处所每日安排人员进行一次全覆盖巡查，发现危及行车安全的鸟窝及时果断采取措施。4 .做好应急处理工作。制定信息传递路径，确保信息传递通畅。组织工区人员进行应急演练，提高应急处置能力。北京维管段2023年4月22日附：相关现场照片、影像等资料附件1.唐官屯地区实时天气情况静海唐官屯镇V70阴西南风1级71326优J5b降水量紫外线现在10:0011:0012:0013:0014:0015:0016:00.j.r案:7°O10°11°,_O11°-O11°12°O-12°O-12°-O-优优优优优优优优附件2：接触网绝缘子放电痕迹及散落树枝附件3：2C视频截图4月19日07时46分，2C视频截图（绝缘子底座无树枝）4月20日07时53分，2C视频截图（绝缘子底座有一支树枝）4月21日13时14分,2C视频截图（绝缘子底座无树枝）4月22日6时48分，2C视频截图（绝缘子底座无树枝）
