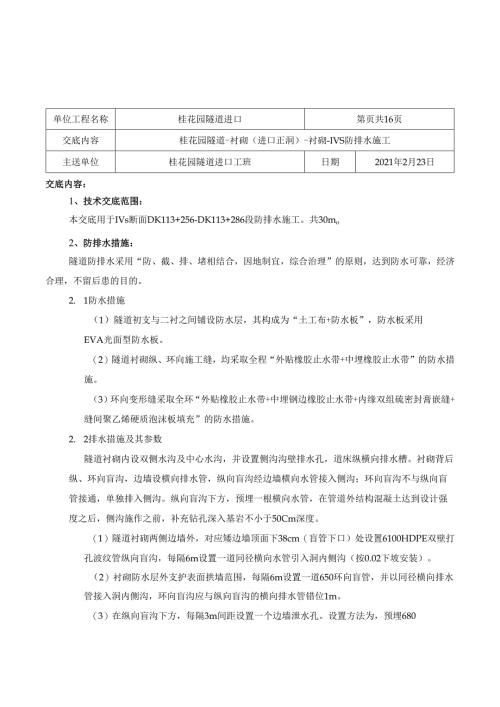

单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌（进口正洞）-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日交底内容：1、技术交底范围：本交底用于IVs断面DK113+256-DK113+286段防排水施工。共30mo2、防排水措施：隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。2. 1防水措施（1）隧道初支与二衬之间铺设防水层，其构成为“土工布+防水板”，防水板采用EVA光面型防水板。（2）隧道衬砌纵、环向施工缝，均采取全程“外贴橡胶止水带+中埋橡胶止水带”的防水措施。（3）环向变形缝采取全环“外贴橡胶止水带+中埋钢边橡胶止水带+内缘双组硫密封膏嵌缝+缝间聚乙烯硬质泡沫板填充”的防水措施。2. 2排水措施及其参数隧道衬砌内设双侧水沟及中心水沟，并设置侧沟沟壁排水孔，道床纵横向排水槽。衬砌背后纵、环向盲沟，边墙设横向排水管，纵向盲沟经边墙横向水管接入侧沟；环向盲沟不与纵向盲管接通，单独排入侧沟。纵向盲沟下方，预埋一根横向水管，在管道外结构混凝土达到设计强度之后，侧沟施作之前，补充钻孔深入基岩不小于50Cm深度。（1）隧道衬砌两侧边墙外，对应矮边墙顶面下38cm（盲管下口）处设置6100HDPE双壁打孔波纹管纵向盲沟，每隔6m设置一道同径横向水管引入洞内侧沟（按0.02下坡安装）。（2）衬砌防水层外支护表面拱墙范围，每隔6m设置一道650环向盲管，并以同径横向排水管接入洞内侧沟，环向盲沟应与纵向盲沟的横向排水管错位1m。（3）在纵向盲沟下方，每隔3m间距设置一个边墙泄水孔。设置方法为，预埋680单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌(进口正洞)-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日横向排水管，在管道外结构混凝土达到设计强度后、侧沟施作之前，补充“50钻孔深入基岩不小于50cm的深度。(4)集中出水点专设6506100排水管引入侧沟，并与其他管道保持50Cm以上的间距。(5)地下水发育地段，环向盲沟及各横向水管的间距均调整为3m,泄水孔间距保持3mo(6)地下水极发育地段，隧底每隔912m设置一道650环向盲沟；仰拱底部设置6150中央盲沟，环向盲沟两侧端部引入侧沟，中间接入中央盲沟，并设导水管引入中心水沟。单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌（进口正洞）-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日IVS级防排水布置图3、施工准备：3. 1检查净空及初期支护表面情况超前仰拱施工10m,检查隧道初期支护后净空及初期支护表面情况，若发现问题提前进行处理。4. 2基面处理：（1）局部漏水采用注浆堵水或埋设排水管引入侧沟。三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标一工区单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌（进口正洞）-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日螺栓塑料帽保护砂浆15mm以上切断切断盖帽（5）初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图）4、环纵向盲沟及横向排水管施工：4.1隧道排水系统由双侧水沟、中心水沟、横向水沟、道床侧沟、衬砌背后纵环向盲沟、边墙横向排水管、边墙排水孔组成，纵向盲沟经边墙横向水管接入侧沟，环向盲沟由弯头直接接入侧沟。（1）环向盲沟一般应整条铺设。对于个别不能避免的接头，应采用配套的标准街头连接。环向盲沟设于支护基面，盲沟采用硬塑胶或土工布带，加必要的硬塑或木质垫片，通过水泥钉固定。环向盲沟的横向水管，应结合纵盲沟及其横向水管一并采取支架固定。（2）纵向盲沟按环向盲沟方式安装，其后再铺设边墙下部防水板，防水板应封闭纵向盲沟靠衬砌侧和下部，并延伸至纵向盲沟下方不超过30Cm的位置，并以胶泥或防水胶，将纵盲底部支护与防水板之间的纵向相贯面的顶点线封闭。防水板下端不应反卷包裹盲沟，以免阻水失效。具体布置如下：（1）隧道盲沟及其横向排水管布置图三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标一工区单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌（进口正洞）-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日W外f准备工作防水板质量检查检蛤；洞内准S1工作平台就位I2初支及漳崩水处理I3切除通杆及iR前两*w，如超挖超过遍板盘定嬉陕丝网补峥回填I,拱n出庵通中线第一环及垂白庵至中线B硼曲面舐。固定土工布电热压僻器及Ie行式热台善，垫上隔热如焊接防水板搭接缝俘接固定防水扳土工布及防水板铺设超前12段二次衬砌，采用暗钉焊接挂设工艺，用自动爬行热焊机进行焊接，铺设采用专用工作平台进行。（1）铺设前进行精确放样，弹出标准线进行试铺后确定土工布及防水板一环的尺寸，尽量减少接头。（2）用带热塑性圆垫圈的射钉将土工布平整顺直的固定在基层上，射钉按梅花形布置,单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌（进口正洞）-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日固定点间距050.8m,呈梅花形排列，并左右上下成行固定。铺设应平顺并与喷碎表面密贴，无隆起，无褶皱；土工布搭接宽度不小于50mm。（3）防水板焊接在固定土工布时设置的专用热熔衬垫上，焊接应牢固可靠，并应注意合理的确定其松弛程度，不得拉得过紧或出现大的鼓包，铺设好的防水板应保持自然、平整、伏贴，不得浸入衬砌混凝土空间，能够经受混凝土灌入和振捣冲击，且保持稳固完好。（4）防水板之前搭接宽度不小于15cm,其接缝采用双焊缝热熔焊接，分段铺设的防水板边缘部位应预留至少0.6m余量以便搭接，并应与“三缝”错开Inl及以上。工前应先行小样试验，以确定最佳的焊接温度和行走速度。焊接完毕后焊缝焊迹应透明、无杂质、无气泡；焊缝间空腔采用充气法进行检测，充气压力为025Mpa,保持该压力不小于15分钟，允许压力下降不超过10%.如压力持续下降，应查出漏气部位并进行全面的补焊，直到不漏气为止。（5）防水板铺设完毕后应对其表面进行全面的检查，发现破损部位及时进行补焊，补丁应剪成圆角，不得有三角形或四边形等尖角存在，补丁边缘据破损边缘的距离不得小于7cmo补丁应满焊，不得有翘边空鼓部位，补丁应进行漏气检测。具体布置如下。C-赫根（光建）,单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌（进口正洞）-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日防水板焊接示意图防水板加土工布铺设示意图单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌（进口正洞）-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日捌很（施）6、止水带施工:6.1止水带安装（1）环向外贴止水带根据端模定位，纵向外贴止水带按施工缝位置定位，各外贴止水带以胶带或粘胶固定于防水板面上，也可采用相同类型和规格的自粘式止水带直接粘于防水单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌(进口正洞)-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日板上。(2)各向中埋止水带则须通过端模按折叠式或卡扣式安设，混凝土设置钢筋卡，钢筋混凝土中设置钢筋卡或钢筋卡于特殊箍筋组合，以固定止水带。钢边止水带可利用端模和结构抗裂钢筋定位和安设。*mft燔司(3)止水带的接续连接，橡胶止水带采取去齿热合搭接连接，或去齿热合端接加热合覆盖连接，搭接或覆盖长度不小于50cm；钢边橡胶止水带采取定位对接加橡胶带覆盖热合连接，骑缝对称覆盖总长100Cn1。(4)纵环向止水带交汇处，当纵环止水带均为橡胶止水带时，方法一为按环向带贯通,单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌(进口正洞)-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日交叉范围纵向带去齿端接并与环向带热合连接再加覆盖连接；方法二为纵环带均连续贯通,交叉范围均去齿叠合并热合熔接，当为纵向中埋橡胶止水带交会时，按纵环止水带各自连续通过，纵向带位于靠隧道一侧，交叉处橡胶带去齿并带凸面热熔连接或防水胶粘。(5)在纵向管沟位置，环向外贴橡胶止水带在该处需要相应弯曲以贴紧，当弯曲困难时，设置特制弯折带，上下两端与正常段按接续连接处理。环向外贴止水带特制段大祥单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌(进口正洞)-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日(6)止水带的连接和交叉接头应平顺，不得出现空隙；其防水性能应不低于止水带本体。端模支撑应稳定，不得跑模漏浆，不得出现止水带移位。7、施工缝界面防水：(1)施工缝界面涂设水泥基自结晶防水砂浆时，首先应将碎基层表面的尘土及杂物清理干净，再采用喷涂法或刮涂法施工。(2)沟槽环向施工缝表面骑缝涂设环保沥青时，首先打磨设计湿周及其以上IOem范围,深5mm,清理干净并晾干，再对称骑缝涂设沥青，总宽30cm,厚5mm与相邻齐平。(三)8、变形缝充填及嵌缝：(1)先行灌注的一模衬砌混凝土界面应平整、清洁、无渗水。缝间充填板材应根据止水条带安装位置、剩余衬砌界面厚度和变形缝宽度情况准确下料。考衬砌内缘一侧，浇筑混凝土的一面的板材中间偏向中埋止水带位置,沿环向按40Omm间距设置长宽高为50*50*25mm的凸点，并与板材结构成整体；靠衬砌内缘位置，板材设为燕尾齿并留出后续嵌缝空间。板单位工程名称桂花园隧道进口第页共16页交底内容桂花园隧道-衬砌(进口正洞)-衬砌-IVS防排水施工主送单位桂花园隧道进口工班日期2021年2月23日9、施工要求(1)检查待处理的施工缝附近Im范围内围岩表面不得有明显的渗漏水，如有则采取必要的挡堵(防水板隔离)和引排措施。(2)按断面环向长度截取止水带，使每个环向施工缝用一整条止水带，尽量不采取搭接，除材料长度原因外只允许有左右两侧边墙部两个接头。止水带粘接前应做好接头表面的轻刷与打毛。(3)止水带对称安装，伸入模内和外露部分宽度必须相等，保证止水带在整个施工过程中位置的正确。止水带处硅表面质量应达到宽度均匀、缝身竖直，环向贯通，填塞密实，外表光洁。(4)浇筑混凝土时，注意在止水带附近振捣密实，但不得碰止水带，防止止水带走位。施工中发现止水带有移位及破裂现象应及时修补。10、安全文明施工(1)防水作业永远必须经过培训上岗，技术人员应加强现场指导，严把质量关。(2)对设计采用防排水材料材质及质量，严格按照设计和有关技术规定执行。(3)施工缝垂直设置，不留斜缝，确保防排水形成全封闭的防水圈。编制:复核:签收:
