022桂花园隧道进口-洞内工程-综合接地.docx

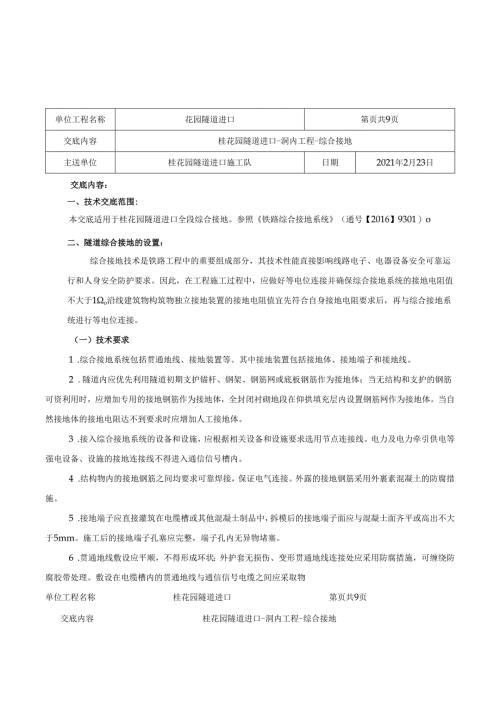

单位工程名称花园隧道进口第页共9页交底内容桂花园隧道进口-洞内工程-综合接地主送单位桂花园隧道进口施工队日期2021年2月23日交底内容：一、技术交底范围:本交底适用于桂花园隧道进口全段综合接地。参照铁路综合接地系统（通号【2016】9301）o二、隧道综合接地的设置：综合接地技术是铁路工程中的重要组成部分，其技术性能直接影响线路电子、电器设备安全可靠运行和人身安全防护要求。因此，在工程施工过程中，应做好等电位连接并确保综合接地系统的接地电阻值不大于1o沿线建筑物构筑物独立接地装置的接地电阻值宜先符合自身接地电阻要求后，再与综合接地系统进行等电位连接。（一）技术要求1 .综合接地系统包括贯通地线、接地装置等。其中接地装置包括接地体、接地端子和接地线。2 .隧道内应优先利用隧道初期支护锚杆、钢架、钢筋网或底板钢筋作为接地体；当无结构和支护的钢筋可资利用时，应增加专用的接地钢筋作为接地体，全封闭衬砌地段在仰拱填充层内设置钢筋网作为接地体。当自然接地体的接地电阻达不到要求时应增加人工接地体。3 .接入综合接地系统的设备和设施，应根据相关设备和设施要求选用节点连接线。电力及电力牵引供电等强电设备、设施的接地连接线不得进入通信信号槽内。4 .结构物内的接地钢筋之间均要求可靠焊接，保证电气连接。外露的接地钢筋采用外裹素混凝土的防腐措施。5 .接地端子应直接灌筑在电缆槽或其他混凝土制品中，拆模后的接地端子面应与混凝土面齐平或高出不大于5mm。施工后的接地端子孔塞应完整，端子孔内无异物堵塞。6 .贯通地线敷设应平顺，不得形成环状；外护套无损伤、变形贯通地线连接处应采用防腐措施，可缠绕防腐胶带处理。敷设在电缆槽内的贯通地线与通信信号电缆之间应采取物单位工程名称桂花园隧道进口第页共9页交底内容桂花园隧道进口-洞内工程-综合接地主送单位桂花园隧道进口施工队日期2021年2月23日理隔离措施。7 .综合接地系统应设置构件接地标识。在有接地端子处的电缆槽盖板、防护墙、隧道壁上适当位置设置接地标识。构筑物内兼做接地或连接功能的结构钢筋及专用接地钢筋应涂刷有色漆进行标识。（二）接地设施布置：1 .贯通地线与纵向接地钢筋设置。 隧道地段，包括洞口至洞外分界里程范围，两侧的通信信号槽内电缆槽内分别铺设一根贯通地线，并采取砂防护措施。两侧贯通地线通过环向接地钢筋实现横向连接。 在两侧临道床的沟槽壁中各设置一根纵向接地钢筋，每100m断开一次。单位工程名称花园隧道进口第页共9页交底内容桂花园隧道进口-洞内工程-综合接地主送单位桂花园隧道进口施工队日期2021年2月23日2.接地体设置。拱墙范围设置防水层的衬砌，利用初期支护锚杆、钢架、钢筋网或底板钢筋，或专设锚杆和接地钢筋作为接地体。a. 11级围岩衬砌地段，带底板钢筋时，利用隧道底板下层的结构钢筋作为接地体；带仰拱时专设锚杆和环向接地钢筋作为接地体。b. IIKIV、V级围岩衬砌地段，初期支护无拱墙钢架时，利用锚杆并专设环向接地钢筋作为接地体；初期支护有拱墙钢架时，利用锚杆和钢架作为接地体。 明洞衬砌地段，利用仰拱下层的结构钢筋做为接地体。a.支护钢材接地体以约一个台车长度为间隔设置；用作接地极的锚杆环向间距为2倍锚杆长度；接地锚杆与钢拱架或专用环向接地钢筋可靠焊接。b.底板接地体和明洞仰拱接地体，分别按Im间隔选用底板和仰拱底层结构钢筋，中部“十字”交叉的两根钢筋上的网格节点施以“L”型焊接，其他节点绑扎连接。底板接地钢筋网按照一个台车位的长度考虑，间隔一个台车位设置一处。c.支护接地体，底板和明洞仰拱接地体，均通过连接钢筋与两侧电缆槽两侧临道床沟槽壁中的纵向接地钢筋连接。 全封闭衬砌地段，在仰拱填充层内设置钢筋网作为接地体。a.仰拱填充接地体采用lm*lm的单层钢筋网，中部“十字”交叉的两根钢筋上的网格节点要求施以“L”型焊接，其它节点绑扎连接；钢筋网按照一个台车位的长度考虑，间隔一个台车位设置一处。b.仰拱填充接地体通过连接钢筋与两侧临道床沟槽壁中的纵向接地钢筋连接。3 .接地钢筋设置 二次衬砌中有结构钢筋的地段，利用衬砌的内层纵、环向结构钢筋作为接触网断线保护接地钢筋。a.接触网线垂直向上在拱顶的投影面两侧，以0.5m为间隔，各选3根纵向结构钢筋作为单位工程名称花园隧道进口第页共9页交底内容桂花园隧道进口-洞内工程-综合接地主送单位桂花园隧道进口施工队日期2021年2月23日接地钢筋。b.上述投影线两侧各1.5m外的其他位置，以Im为间隔，选择纵向结构钢筋作为接地钢筋。c.在每个台车位（作业段）中部选一根环向结构钢筋作为环向接地钢筋，并与接触网吊柱弧形基础或接地端子焊接。d.环纵向接地钢筋间可靠焊接；纵向接地钢筋在作业段间可不连接。每个作业段内的环向接地钢筋与两侧两侧临道床沟槽壁中的纵向接地钢筋连接。 二次衬砌中无结构钢筋的地段，按电气化专业确定的接触网吊柱基础位置埋设专用环向接地钢筋，并与接触网吊柱弧形基础或接地端子焊接；环、纵向接地钢筋间焊接连接。此外不再单独设置接地钢筋。明洞衬砌地段，对称式和偏压式等有全环钢筋者按前述有钢筋的衬砌设置接地钢筋，帽檐式明洞衬砌洞口斜切面上层非预应力结构钢筋尚与纵向接地钢筋焊接。单压式明洞等无全环钢筋者按前述无钢筋的衬砌设置环向接地钢筋。二蝴螭魏林（有耀柳）转R05注1IHiNlM/林/翻聃,相林H2IAHON2M/群2轻精户次,率苗蛤IO3聃*M*%*/林1一个合科扶贲钟*,肝赵M,8制隔41明峋MiNlM/薛2制12。与第接5我雕m三L6跳好WR三I1单位工程名称花园隧道进口第页共9页交底内容桂花园隧道进口-洞内工程-综合接地主送单位桂花园隧道进口施工队日期2021年2月23日4 .接地端子设置 接地端子均采用桥隧型接地端子。 从隧道进口2m处开始，在两侧通信信号电缆槽底部，每间隔100m设置一个接地端子，接地端子供隧道接地装置与贯通地线的连接。 从隧道进口2m处开始，在两侧通信信号电缆槽靠线路侧壁上，每间隔50m设置一三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江高铁站前7标一工区5 .接触网接地布置接地端子均采用桥隧型接地端子 预留接地端子里程位于接触网基础吊柱里程处，隧道洞口处及隧道内每不大于300m预留两处。 为实施隧道内接触网接地，在二次衬砌中设置16环形钢筋作为接触网环向接地钢筋,环向接地钢筋距衬砌内缘为IOCm。环向接地钢筋设置里程与接触网基础吊柱里程一致，每组一根。单位工程名称花园隧道进口第页共9页交底内容桂花园隧道进口-洞内工程-综合接地主送单位桂花园隧道进口施工队日期2021年2月23日 环向接地钢筋通过连接钢筋与纵向接地钢筋相连。贯通地线铺设在两侧通信信号电缆槽内，并采取砂防护措施，利用二次衬砌中环向接地钢筋实现横向连接。单位工程名称花园隧道进口第页共9页交底内容桂花园隧道进口-洞内工程-综合接地主送单位桂花园隧道进口施工队日期2021年2月23日编制:复核:签收:年月日三级技术交底记录工程名称桂花园隧道进口综合接地交底编号022交底部位及范围桂花园隧道进口-洞内工程-综合接地交底时间2021年2月23日交底地点桂花园隧道进口交底主要内容及事项1、技术交底范围；2、隧道综合接地的设置；交底组织人交底人接受交底人员单位、部门或工种签名单位、部门或工种签名结果1 .对交底内容理解程度。口完全理解基本理解口没有理解2 .交底文件签收。口交底书口施组口专项方案口其它接受交底单位或部门负责人（代表）签字：注：1.交底书等应与此表一起签字、留存。2.签收人员均视为理解交底内容。若超过一半的人员没有理解时需填写“没有理解”，需重新组织交底；没有“完全理解”但是有超过一半人员理解时需填写“基本理解”，由接受交底单位负责人向未能理解的人员进行二次交底，并将重新交底的签收记录交项目部留存。
