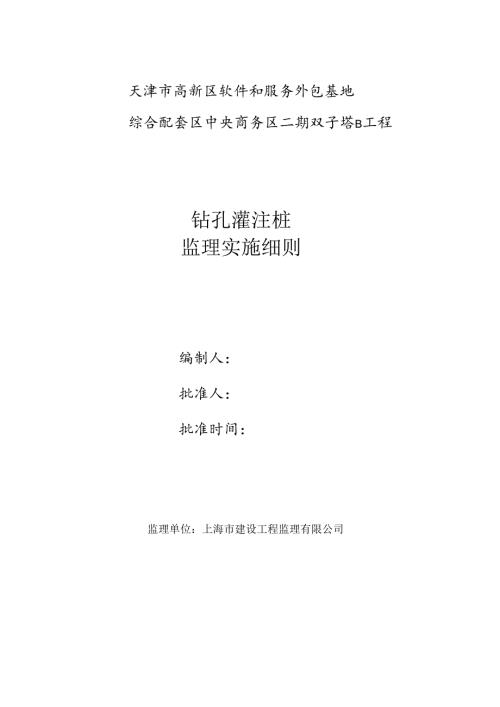

天津市高新区软件和服务外包基地综合配套区中央商务区二期双子塔B工程钻孔灌注桩监理实施细则编制人：批准人：批准时间：监理单位：上海市建设工程监理有限公司上海建设监理目录1 .专项工程特点2 .监理工作依据3 .监理工作流程4 .监理工作的控制要点及目标值5 .监理工作的方法和措施6 .监理旁站内容、方法和要求7、钻孔桩施工监理检查记录表式上海建设监理一、工程概况天津滨海高新区中央商务区双子塔项目由A塔楼、B塔楼及地下车库等组成，其中B塔楼基坑面积约为14300m2,其下均设置四层地下室，基础采用桩筏基础；钻孔灌注桩1152根（不包括立柱桩），其中有效桩长50.0米的中800（单桩竖向抗压承载力特征值5000KN）桩共计120根，硅强度等级为C40防腐碎；有效桩长55.0米的中800（单桩竖向抗压承载力特征值5400KN）桩共计196根，碎强度等级为C40防腐碎；有效桩长29.0米的中600（抗压桩：单桩竖向抗压承载力特征值17500KN,抗拔桩单桩竖向抗拔承载力特征值1400KN）桩共计836根，碎强度等级为C30防腐碎；。钻孔灌注桩基本情况及设计参数如下表:桩型桩径(mm)有效桩长（m）桩数（根）钢筋备注主筋长度（m）加劲箍箍筋塔楼桩型一80050.0511881650.6516()180010©100/250后压浆81634塔楼桩型二80055.0519481655.6516()180010©100/250后压浆81637.3桩型一试验桩80070.20263270.216()18OO10©100/250后压浆43253.6103246.8桩型二试验桩80075.20263275.216()18OO10©100/250后压浆43257103250裙楼灌注桩60029.0582782530.1716()18OO8100/25082818.12本工程±0.000为大沽高程+3.450m,自然地坪相对标高约为-0.950m。二、监理工作依据2.1建设监理合同、施工合同及招投标文件2. 2监理规划2.3 工程桩施工图纸、技术说明及设计变更等2.4 经审批的钻孔灌注桩施工组织设计上三.s设懈雨准、规范1)建筑桩基技术规范(JGJ94-2008)2)建筑地基处理技术规范(JGJ79_2012)3)建筑基桩检测技术规范(JGJIO6_2003)4)钻孔灌注桩成孔、地下连续墙成槽检测技术规程(DB29_112-2004)5)建筑地基基础工程施工质量验收规范(GB50202-2002)6)建筑工程质量验收统一标准(GB50300-2010)7)工程测量规范(GB50026-2007)8)钢筋焊接及验收规范(JGJ18-2012)9)混凝土结构工程施工质量验收规范(GB50204-2011)10)建设工程监理规范(GB50319-2012)11)建筑基桩检测技术规程(JIOI98-2002)12)天津市建设工程监理规程(J10529-2005)13)钢筋机械连接通用技术规程JGJ107-201014)建筑抗震设计规范JGJ5OO11-201015)天津市相关的其他要求上海建设监理三、监理（一）、钻孔灌注桩质量控制监理工作流程图（见附图）（二）工序质量监理控制程序3.2.1工序质量监理控制程序图3.2.2工序质量监理要求。上海建设监理钻孔灌注桩施工前施工单位必须将专项施工方案报项目监理部审批，总监理工程师签认后方可进行施工。3.292.1场地平整：要求施工单位对钻孔作业面事先进行平整，清除地上、地下及水中一切障碍物，包括大块石、树根、生活垃圾及於泥。场地低洼处可用粘性土料进行回填。3.222测量放线：在对整个工程的平面控制、高程控制网及道路轴线、桥墩轴线进行复核的基础上，检查施工单位的桩位放样，要求施工单位对每个桩位用20*300mm的木桩或中18钢筋进行定位，定位偏差不得大于20mm。3.2.2.3护筒埋设：(1)、检查护筒中心位置，在护筒钉拉十字线定出桩位中心。允许偏差W5cm。(2)、检查护筒垂直度，允许偏差W1%。(3)、护筒顶标高及护筒埋置深度满足施工需要，护筒埋设应牢固，不漏水。3.224钻孔、清孔、开钻前对主杆、钻杆、钻头长度及钻头直径进行核查并记录，要求钻杆、钻头专机专用；检查测锤、检孔器是否齐备并符合要求；检查导管的密闭性能及安装后的垂直度等。、钻机就位后，复核钻杆位置。钻杆要求垂直，其中心应与桩位重合，允许偏差5cm以内。现场监理应要求质检员用水平尺检查转盘水平度，底盘应稳固。、钻孔过程中应注意地层变化，要求按不同地质情况，严格控制钻孔进尺速度,及时调整泥浆性能，如实填写钻孔原始记录。、终孔验收：、孔深进入持力层，深度符合设计要求后，进行清孔，清孔时应保持孔内水头，防止坍孔。清孔合格后施工单位应对孔深、孔径、泥浆性能等进行自检。、监理工程师对终孔进行检查验收，桩长验收以钻具长度计算为准，并采用测绳复合桩长的准确性，桩长不小于设计要求。、用检孔器检查孔径，检孔器为一钢筋制作的圆柱体，长度为孔径的46倍,检孔器加强筋直径同设计孔径相同，主要置于加强筋内侧。检孔器应能顺利沉到孔底，方可认为该孔径合格。一上海建域监理桩位的准确位置应标在护筒周边上，并用十字线的交点显示桩的中心位置，由检孔器的中心位置与十字线的偏差推算倾斜度偏差。1.1.1.1 笼的制作、安装(1)、按常规检查钢筋笼的规格(包括各钢筋规格、间距、长度、直径等)、焊接、定位碎块以及制作、推放场地等。检查一般应在施工单位专职质检员自检合格后进行。(2)、钢筋笼下放，两节钢筋笼焊接后，现场监理员应对焊接长度、焊缝质量、接头位置进行检查。单面焊缝长度NlOd(d为钢筋直径),同一截面接头面积占总面积应不大于50%,且相邻接头应错开35do(3)、钢筋笼下沉完毕后，要检查钢筋笼的顶面高程和中心位置。位置调整好后应固定好，现场监理人员签证隐检记录。3.2.2.6 导管下放：(1)、导管长度应能满足水下碎的灌注，导管接头不能漏水，导管下放后，下口距离孔底悬高2540Cm为宜。(2)、检测孔底沉淀厚度，及孔中不同位置的泥浆性能，检测指标值不能满足设计要求时须进行第二次清孔，待重新检测后满足要求，方可进行下道工序施工。3.2.2.7 水下硅灌注全过程旁站：(1)、检查相关的原材料质量保证资料及硅搅拌质量。(2)、检测初灌碎储料斗容量，保证首批碎数量能埋管不少于LOm高度。(3)、在灌注过程中要记录灌注混泥土的数量和混泥土顶面标高。导管埋深保证26m间，检查钢筋笼是否上浮，采取措施防止上浮。(4)、碎坍落度宜为1822cm,每台班检查硅坍落度至少二次。(5)、灌注碎末期，保证漏斗底口高出水面46m。碎灌注应规范要求桩顶超灌0.81.0m.。(6)、旁站试块制作过程并进行标识，每根桩不少于2组。(三)、质量检测在成桩1014天后，采用机械结全人工开挖的方法剥露桩头，对桩头、桩位、桩身完整性进行检查、检测；28天后对桩身睑强度进行检测。必要时进行承载试验和取芯检测。SiF空贮作的控制要点及目标值4.1 质量目标风险分析本工程采用的钻孔灌注桩桩径分别为6600、800,施工中成孔时间较长，容易出现塌孔现象。施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下碎灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身碎疏松、沉淤超厚及钢筋笼上浮等。4.2 灌注桩的桩位偏差：边桩WlOOmn1、中桩W150mm,桩顶碎标高至少要比设计标高高出LOm桩孔钻至孔底设计标高时，必须检查桩孔的垂直度，认真记录好钻孔深度,以便清孔后测定出沉淀厚度；沉淀厚度不得大于100mmo桩身混凝土要留出试块作强度检验，用于强度检验的试块混凝土，应直接在现场抽取，根据规范要求，直径不大于Im的直径或单桩混凝土量不超过25疗的桩，每个灌注台班不少于1组，每组试件应留3件。经制作的混凝土试块，存放时之温度和湿度宜尽量使其与桩身混凝土的自然条件相仿。每浇筑50m3,必须有1组试块，小于SOH?的桩，每根桩必须有1组试块。4.3 监理工作的控制要点和目标值见下表类型控制要点目标值巡视、旁站控制点备注事前控制设计交底检查施工图纸的有效性；督促总、分包单位提出阅图意见；提出书面监理阅图意见；参加设计交底会并予签认。总包单位管理体系审查质量管理体系；技术管理体系；质量保证体系；安保体系。检查其组织结构、管理制度、人员上岗证等。分包单位资质审查（桩基工程分包）检查“营业执照”、“资格证书”，管理人员和操作人员上岗证。分包单位资格报审表监理审批。施工组织设计审批结合工程实际，从“人、机、料、法、环”诸要素着手，审查施工组织设计中关于质量、进度、安全文明施工等方面的人员、组织体系、措施等是否完善。检查总、分包单位审批手续是否齐全。审查施工顺序和检测手段。提出书面监理审批意见。机械设备控制设备型号、数量应与施工组织设计相符；检查检修记录、合格证、操作证等。.S叵建设控制VI上海市建设工程监理有限公司类:型监理要点目标值巡视、旁站控制点备注人员控制检查管理人员、操作人员上岗证。场地布置检查应合理布局，与施工组织设计相符；水、电、交通、硬地坪应满足施工要求。巡视检查材料质量控制1、钢筋、焊条质保书应齐全，钢筋见证取样复试；2、审查商品碎拌站资质（商品碎备案证明、营业执照、实验室资质），搅拌现场进行考察。见证送检和材料报审测量监理复核1、检查专职测量员上岗证和测量设备检定证书；2、复核控制桩、平面控制网、高程控制网。专业测量监理复核开工令审批1、检查施工许可证；2、人员、设备、材料到位；3、场地“三通一平”4、施工组织设计审批手续齐全。总监签署第一次工地会议进行详细的监理交底。业主主持，监理记录；类型控制要点目标值巡视、旁站控制点备注事中控制测量定位1、护筒中心偏差W20；2、护筒埋入原状土200500。专业测量监理复核钻机就位1、机架平稳、垂直；2、天车、磨盘和护筒中心三点一线，允许偏差W20；3、相邻孔施工顺序应满足“相隔36小时或4d间距”；4、检查钻具长度、机高、理论机余情况。现场验收签署开孔通知单填写监理记录表钻进成孔1、根据具体地层差异，合理选用不同的转速；2、根据具体地层差异，合理调整泥浆性能；3、钻进泥浆比重宜控制在1.051.15；4、应随钻随扫，确保排渣及时和孔径尺寸；5、控制钻进垂直度,1/100；6、泥浆面标高高于地下水位1.Om以上。巡视检查填写监理记录表一次清孔1、泥浆比重控制在1.15-1.25；2、沉渣厚度：一次清孔W50；二次清孔WlO0；3、钻头
