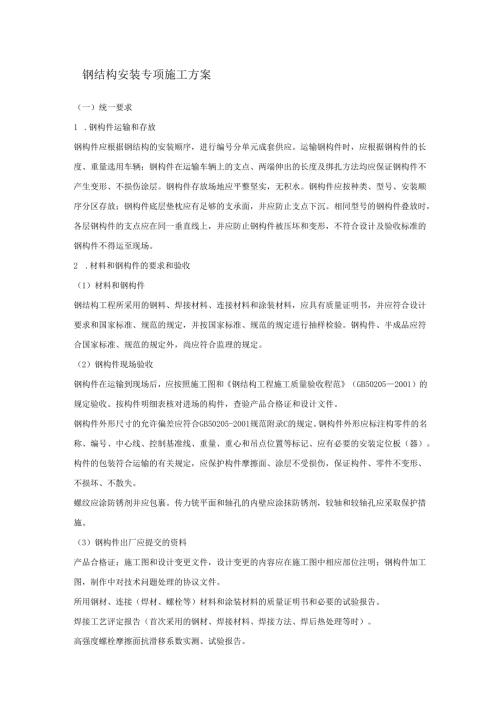

钢结构安装专项施工方案.docx

钢结构安装专项施工方案（一）统一要求1 .钢构件运输和存放钢构件应根据钢结构的安装顺序，进行编号分单元成套供应。运输钢构件时，应根据钢构件的长度、重量选用车辆；钢构件在运输车辆上的支点、两端伸出的长度及绑扎方法均应保证钢构件不产生变形、不损伤涂层。钢构件存放场地应平整坚实，无积水。钢构件应按种类、型号、安装顺序分区存放；钢构件底层垫枕应有足够的支承面，并应防止支点下沉。相同型号的钢构件叠放时，各层钢构件的支点应在同一垂直线上，并应防止钢构件被压坏和变形，不符合设计及验收标准的钢构件不得运至现场。2 .材料和钢构件的要求和验收（1）材料和钢构件钢结构工程所采用的钢料、焊接材料、连接材料和涂装材料，应具有质量证明书，并应符合设计要求和国家标准、规范的规定，并按国家标准、规范的规定进行抽样检验。钢构件、半成品应符合国家标准、规范的规定外，尚应符合监理的规定。（2）钢构件现场验收钢构件在运输到现场后，应按照施工图和钢结构工程施工质量验收程范（GB502052001）的规定验收。按构件明细表核对进场的构件，查验产品合格证和设计文件。钢构件外形尺寸的允许偏差应符合GB50205-2001规范附录C的规定。钢构件外形应标注构零件的名称、编号、中心线、控制基准线、重量、重心和吊点位置等标记、应有必要的安装定位板（器）。构件的包装符合运输的有关规定，应保护构件摩擦面、涂层不受损伤，保证构件、零件不变形、不损坏、不散失。螺纹应涂防锈剂并应包裹。传力铳平面和轴孔的内壁应涂抹防锈剂，较轴和较轴孔应采取保护措施。（3）钢构件出厂应提交的资料产品合格证；施工图和设计变更文件，设计变更的内容应在施工图中相应部位注明；钢构件加工图，制作中对技术问题处理的协议文件。所用钢材、连接（焊材、螺栓等）材料和涂装材料的质量证明书和必要的试验报告。焊接工艺评定报告（首次采用的钢材、焊接材料、焊接方法、焊后热处理等时）。高强度螺栓摩擦面抗滑移系数实测、试验报告。焊缝无损检验报告及涂层检测资料。主要构件验收记录；构件发运和包装清单。（二）钢结构安装和校正钢结构安装必须按本方案进行，并必须保证结构的稳定性和不导致永久性变形。安装前，应按构件明细表核对进场的构件，清除构件表面上的油污、冰雪、泥沙和灰尘等杂物。安装过程中的制孔、组装和焊接等工序施工应符合本方案中的规定。钢结构安装前应对建筑物和构件的定位轴线、基础轴线和标高等进行检查。钢结构安装前，应对钢构件的质量进行检查。构件的变形、缺陷超出允许偏差时，应报监理后进行处理和校正。进行钢构件拼装前，应清除飞边、毛刺、焊接飞溅物,摩擦面应保持干燥、整洁，不得在雨中作业。钢结构安装时，对容易变形的钢构件应进行强度和稳定性验算，采取加固措施。钢构件安装就位后，应立即进行校正、固定。安装完毕后的钢构件应形成稳定的空间体系。构件安装吊点必须经计算确定。利用安装好的钢结构吊装其它构件时，应进行验算，采取相应措施，并应征得相关单位同意。钢结构安装、校正时，应考虑风力、温差、日照等外界环境和焊接变形等因素的影响，采取相应的调整。柱、梁、支撑等构件的长度尺寸应包括焊接收缩余量和荷载使柱产生的压缩变形值。柱安装时，每节柱的定位轴线应从地面控制轴线直接引上。楼层和柱的标高符合设计要求,允许偏差应符合GB50205-2001的规范附录E中的规定。同一楼层的全部构件安装、校正、连接完毕并验收合格后，方可从地面引放上一节柱的定位轴线。连接和固定：构件的连接接头，应经检查合格后方可紧固或焊接。焊接和高强度螺栓并用的连接时，应按先高强度螺栓连接后焊接的顺序施工。安装使用的临时螺栓数量，应根据安装过程所承受的荷载确定。永久性的普通螺栓连接：每个螺栓一端不得垫2个及以上的垫圈。螺栓拧紧后，外露螺纹不少于2个螺距。螺栓扩孔必须按设计和规范进行，不得气割扩孔。焊接应按钢结构的现场安装焊接的有关规定进行。高强度螺栓连接按高强度螺栓施工的有关规定进行。（三）测量和定位1 .测量用全站仪或DJJ2-2激光经纬仪、DS3水准仪和一级钢尺进行。2 .平面轴线坐标的确定（1）复核现有建筑平面上的轴线及钢结构基准线控制点的精度。（2）用仪器从平面基准线（点）测量出各个钢构件的平面定位轴线，并在各个钢构件安装位置附近处用红油漆作好标记。钢构件定位纵、横轴线允许误差Immo（3）利用测量基准线，用钢尺量测钢柱的X轴、Y轴线。测量数据应加上温度校正。温度校正量AL=LX（22-t）0.0012moC（mm）t：大气温度（）L：测量长度（m）。3 .标高的测定及传递标高采用水准仪从高程控制点向待定构件上定出定位标高，用红油漆作好标记，标高测量的允许误差为2mmo利用连通管复测各构件标高。4 .桁架测量垂直度在桁架各分段两端头处用线坠和钢尺测量。标高、拱度用水准仪量测。直线度用激光经纬仪量测。测量应为安装过程中和安装完毕解除支撑后的测量。5 .质量保证要点（1）根据图纸，计算各构件的轴距理论值，反复、交叉、测量检查各个构件定位轴线、间距、标高是否正确，能否保证到结构安装精确无误。若不正确，找出原因，进行调整。（2）使用检测合格的测量器具,专人测量,专人复核,保证尺寸正确。（四）主楼-0.05019.950m钢立柱安装（23.022t）主楼-0.05019.950m钢立柱KZlA（B）800×12,16Mn钢管共6根,最重件4.772t0安装方法：检查混凝土结构基础坑的尺寸、标高、轴线位置。检查钢柱，弹分中心线、标高线并做出标识和测量线。在钢柱的上端焊接调整钢柱的垂直度用的缆风绳锚点。采用塔吊进行钢柱吊装，首先吊装A-6轴的KZlA钢柱，其次吊装A-7轴的KZIB钢柱，最后吊装ATl轴的KZIA钢柱。钢柱吊装落位后，系好缆风绳进行临时稳固。调整好钢柱的标高、轴线位置，然后用缆风绳调整好柱的垂直度。再次复测柱的标高、轴线位置、垂直度。垂直度用经纬仪和铅锤线坠在X轴、Y轴方向进行控制，使其偏差值不超过H/1000且不大于10mm；立柱定位轴线偏差不超过InIni；地层钢柱底轴线与定位轴线偏差不大于3mm；以上尺寸调整合格后，将垫板、螺母上好，再用经纬仪和铅锤线坠复测垂直度并调整合格（符合GB50205-2001规范中的要求），正确无误后用电焊将钢柱与基础坑的钢筋以及调整用的钢垫铁间焊接牢固。（五）裙房顶钢结构安装（19.5m24.Om屋面上,ATA-19,A-EA-M轴间）裙房顶屋面钢构架梁之间的连接均为刚接,构架结构与柱的连接为较接，钢材Q235B、8.8级摩擦型高强螺栓，摩擦面抗滑移系数与0.4,表面喷砂处理。因A14A19轴的纵梁长度超过22m,不便运输，故工厂只能分为两段制造，吊到裙房顶屋面上进行拼装。构件吊装采用塔吊进行。裙房顶屋面钢构架分成三个分区进行安装：AT4AT9,AT3A-7,A-6AT轴。安装顺序为：（I）A-14轴纵梁和A-15轴纵梁，纵梁间的横梁；（2） A-16轴纵梁,纵梁间的横梁;（3）最后进行外圈梁安装；（4）其他分区类似进行；安装方法：检查混凝土轴线尺寸、标高尺寸划出轴线、标高定位线。吊钢件运至顶屋面上。在顶屋面上用枕木作为支墩，利用千斤顶进行纵梁的拼接。拼接完毕后按工艺作业指导书进行焊接及焊接接头的无损探伤。合格后报监理检验。纵梁吊到混凝土柱上后，立即进行调整和固定。纵梁间的横梁安装时先用普通螺栓进行固定，两纵梁间的横梁都安装完毕后，复核测量安装的尺寸，无误后用高强螺栓换下普通螺栓并按工艺作业指导书拧紧。（六）联廊钢结构安装联廊由钢管柱（含混凝土柱内钢管）和桁架（含梁桁架间主梁、次纵横梁、混凝土梁内钢件）组成联廊长37.96m,跨度22.6m,宽6.7m共五层，顶层标高30.77m、桁架钢材Q345。1 .安装流程工厂检查构件尺寸一联廊构件运至0.00OnI平面卸车一检查并弹分中心线做出标识，检查桁架和连接板的螺栓孔一搭设钢桁架支撑和操作平台一安装联廊钢管柱部分一吊装桁架下弦，调整、定位并用普通螺栓连接一钢桁架下弦整体调整、校正，检查起拱、轴线、垂直度、位置偏差一无误后换高强螺栓连接，按规定顺序拧紧一吊装桁架第一结点间的弦间腹杆并用普通螺栓连接一调整校正无误后换高强螺栓连接一顺序吊装下一结点间的弦间腹杆一吊装桁架上弦整体调整、校正，检查无误后换高强螺栓连接，按规定顺序拧紧一依次进行第二层桁架结构安装一安装自检合格后报监理检验一检验合格后撤除支撑和操作平台一检测钢桁架的垂直度、轴线偏差、位置偏差和下弦挠度。2 .钢构件吊装钢构件吊装使用40t和120t汽车吊进行。钢构件吊装准备工作完毕后，必须经起重安全技术监督员、起重指挥及有关技术人员对吊装机具、索具、缆绳锚点等进行全面检查，检查认可后方可进行试吊。（单车吊装参照此方法进行试吊）（1）采用双车抬吊，试吊时起重指挥应控制两台40t吊车起升速度一致、配合协调。观测人员应观测钢梁及吊车起升变化。（2）当钢梁起升高度到100nlnI时，停止起吊，停止lOmin；对各吊点、缆绳、钢梁、等部位进行检查，检查观测正常后，在离地10050OnInI内反复升降两次，并施加一定晃动，确认可靠后，方可正式起吊。（3）使用40t和120t汽车吊进行构件吊装时，必须严格按照控制在吊车安全使用范围内，不得超负荷起吊重物。（七）主楼137.4,150.0,154.8平面钢结构安装（总重71.772t,钢材Q235B）主楼平面钢结构采用塔吊吊装安装顺序为：1 .主梁（250X550×16,长21.0m）安装；2 .中部次横纵梁安装；3 .两边次横纵梁安装；4 .钢格栅安装。（八）主楼天线塔钢结构安装1 .塔顶标高198.0m,塔底标高137.4m,塔身暂估为2000X22共60.4Om,重50t。2 .主楼天线塔钢结构安装采用“高塔倒装工艺”，此“高塔倒装工艺”是我公司传统的成熟的工艺。3 .在标高15OnI的塔身稳固平台上用四根377X8长16m（标高150到166m）钢管再搭设成一方框型吊装钢架，钢管间用型钢连接，每根钢管上安装一套H20X4D滑轮组，3t级卷扬机牵引。吊装钢架上用四根273X8长14m（标高166到17Onl）钢管再搭设成一方框型稳固钢架，钢管间用型钢连接。4 .天线塔在工厂制造成3.6m的分段。塔吊将其从地面吊至标高137.4m楼面，并水平运至吊装钢架底部。首先用滑轮组一卷扬机系统将天线塔顶节（标高198到194.4m分段）吊起，然后将第二节推入其下面，对位校正后组焊。组焊完毕后将顶节和第二节一同吊起。把第三节塔身推入其下面，对位校正组焊。如此进行天线塔的倒装法安装。5 .当倒装天线塔的最后几节时除利用方框型稳固钢架进行垂直度调整以外，还适当加上配重以保持重心平衡。6 .天线塔的面漆穿插进行。（九）钢结构工程验收1 .钢结构安装允许偏差应符合GB50205附录E的规定。2 .钢结构的验收，可在钢结构的全部完成或分层分单元完成后进行。在每一个流水段一节柱的高度范围内全部构件安装、校正、焊接、栓接完成并自检合格后应作隐蔽工程验收；全部钢结构安装、校正、焊接、栓接完毕自检合格后应作钢结构安装工程的竣工验收。3 .工程验收应提交下列资料：D钢结构工程竣工图和设计文件，工厂制作构件的出厂合格证；2）安装过程中形成的与工程技术有关的文件；3）安装所采用的钢材、连接材料和涂料等材料质量证明书或试验、复验报告；4）焊接工艺评定报告，焊接质量检验报告；5）高强度螺栓抗滑移系数试验报告和检查记录；6）隐蔽工程验收记录（含分段验收记录），工程中间检查交接记录；7）设计要求的钢结构试验报告、结构安装检
