质量流量技术协议-201-11-30.docx

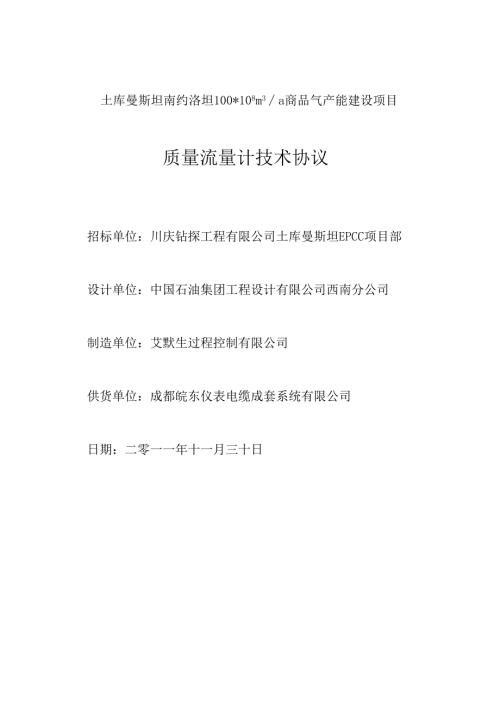

土库曼斯坦南约洛坦100*108m3a商品气产能建设项目质量流量计技术协议招标单位：川庆钻探工程有限公司土库曼斯坦EPCC项目部设计单位：中国石油集团工程设计有限公司西南分公司制造单位：艾默生过程控制有限公司供货单位：成都皖东仪表电缆成套系统有限公司日期：二零一一年十一月三十日1总则1.1 编制依据1.2 标准规范1.3 供货范围及界面1.3.1 供货商1.3.2 供货范围1.3.3 供货清单1.3.4 型号代码描述2设计与制造3材料4检验和测试5备品、备件及专用工具6铭牌7涂层、包装和运输8提交文件9技术服务10验收11售后服务12保证和担保1总则本技术协议是针对土库曼斯坦南约洛坦100*108m3a商品气产能建设项目质量流量计产品供货。供货范围严格按业主技术规格书及数据表及相关技术要求，我公司提供的艾默生过程控制有限公司的科里奥利质量流量计产品，其特点是：技术先进，性能可靠，功能完善。1.1编制依据本技术协议的编制依据为关于提交质量流量计技术规格书补充技术要求的函、质量流量计技术规格书、质量流量计数据表、供货商技术应答1.2标准和规范本项目的质量流量计生产制造须遵循以下标准、规范或国家石油化工相关标准。石油化工自动化仪表选型设计规范SH3005-1999石油化工可燃气体和有毒气体检测报警设计规范GB50493-2009石油天然气工程可燃气体监测报警系统安全技术规范SY6503-2008石油化工仪表管道线路设计规范SH/T3019-2003石油化工有毒、可燃介质施工及验收规范SH3501-2002供货商提供的设计、制造、集成、检验、运输等过程所遵循的现行标准。1.3供货范围及界面1.3.1供货商供需商应提供完整的质量流量计所需的所有附属设备和材料；负责质量流量计的联合调试、现场调试与验收、系统试运和装置投产后合同规定时间内的保运工作。1.3.2供货范围质量流量计以及对应法兰、垫片及紧固件等。供货商应成套供货。1.3.3供货清单序号仪表位号仪表名称仪表过程连接数量型号备注1FT-1504-(l-2)质量流量计传感器2"ANSIRF2F200S418CCAZEZ1ZZ1500单元质量流量计变送器CL15O22700I12BBZEZZZ2FT-1901,FT-1902质量流量计传感器2"ANSIRF2F200S418CCAZEZ1ZZ1900单元质量流量计变送器CL15O22700I12BBZEZZZ3FT-5206,FT-53O6质量流量计传感器l211ANSIRTJ2F050HB47CCAZEZ1ZZ5200/5300质量流量计变送器CL900/150022700I12BBZEZZZ4FT-5208,FT-5308质量流量计传感器1"ANSIRTJ2F100H999CCAZEZ1ZX_171995200/5300质量流量计变送器CL900/150022700I12BBZEZZZ5FT-5209,FT-5309质量流量计传感器,-ll211ANSIRTJ2F200H999CCAZEZ1ZX_140245200/5300质量流量计变送器CL900150022700I12BBZEZZZ1.3.4型号代码描述1F200S418CCAZEZ1ZZMicroMotion科里奥利F系列传感器;2-inch;316L不锈钢Tags:FT-1504-1F200S型号：MicroMotion科里奥利F系列传感器;2-inch;316L不锈钢418过程连接:2英寸ANSI150Ib对焊突面法兰C外壳：紧凑外壳C电接口：用于一体式安装1700/2700变送器A导管连接：无接头Z认证:ATEX-设备类别2（1区）/符合PED标准E语言：英语安装手册Z预留选项1:备用1校准选项（仅用于液体）：0.10%质量流量和0.001g/cc密度校准Z测量应用软件：无测量应用软件Z厂家选项：标准产品12700I12BBZEZZZMicroMotion科里奥利MVD技术流量与密度变送器Tags:FT-1504-12700型号:MicroMotion科里奥利MVD技术流量与密度变送器I安装：集成变送器1电源：18-100VDC和85-265VAC;自动转换2显示器：从背后照亮的双行显示用于过程变量和累加器复位B输出：ImA;双配置输入输出通道-默认2mA配置,1FOB导管连接：1/2英寸NPT-无接头Z认证:ATEX-设备类别2（1区-增安型接线端子盒）E语言：英语安装手册和英语配置手册Z软件选项1:流量和密度变量（标准）Z软件选项2:没有软件选项2Z厂家选项：标准产品2F200S418CCAZEZ1ZZMicroMotion科里奥利F系列传感器;2-inch;316L不锈钢Tags:FT-1901,FT-1902F200S型号：MicroMotion科里奥利F系列传感器;2-inch;316L不锈钢418CCAZEZ1过程连接:2英寸ANSI150Ib对焊突面法兰外壳：紧凑外壳电接口：用于一体式安装1700/2700变送器导管连接：无接头认证:ATEX-设备类别2（1区）/符合PED标准语言：英语安装手册预留选项1：备用校准选项（仅用于液体）：0.10%质量流量和0.001g/cc密度校准ZZ测量应用软件：无测量应用软件厂家选项：标准产品22700I12BBZEZZZMicroMotion科里奥利MVD技术流量与密度变送器Tags:FT-1901,FT-19022700型号:MicroMotion科里奥利MVD技术流量与密度变送器I安装：集成变送器1电源：18-100VDC和85-265VAC;自动转换2显示器：从背后照亮的双行显示用于过程变量和累加器复位B输出：ImA;双配置输入输出通道-默认2mA配置,1FOB导管连接：1/2英寸NPT-无接头Z认证:ATEX-设备类别2（1区-增安型接线端子盒）E语言：英语安装手册和英语配置手册Z软件选项1:流量和密度变量（标准）Z软件选项2:没有软件选项2Z厂家选项：标准产品2F050HB47CCAZEZ1ZZMicroMotion科里奥利F系列传感器,l2-inch,哈氏镇合金C-22Tags:FT-5206,FT-5306F050H型号：MicroMotion科里奥利F系列传感器,l2-inch,哈氏镇合金C-22B47过程连接：1/2-InChASMECL9001500lapjointflange;63-125RafacefinishC外壳：紧凑外壳C电接口：用于一体式安装1700/2700变送器A导管连接：无接头Z认证:ATEX-设备类别2（1区）/符合PED标准E语言：英语安装手册Z预留选项1:备用1校准选项（仅用于液体）：0.10%质量流量和0.001g/cc密度校准Z测量应用软件：无测量应用软件Z厂家选项：标准产品22700I12BBZEZZZMicroMotion科里奥利MVD技术流量与密度变送器Tags:FT-5206,FT-53062700型号:MicroMotion科里奥利MVD技术流量与密度变送器I安装：集成变送器1电源：18-100VDC和85-265VAC;自动转换2显示器：从背后照亮的双行显示用于过程变量和累加器复位B输出：ImA;双配置输入输出通道-默认2mA配置,1FOB导管连接：1/2英寸NPT-无接头Z认证:ATEX-设备类别2（1区-增安型接线端子盒）E语言：英语安装手册和英语配置手册Z软件选项1:流量和密度变量（标准）Z软件选项2:没有软件选项2Z厂家选项：标准产品2F100H999CCAZEZlZX_17199MicroMotion科里奥利F系列传感器;1-inch;哈氏银合金C-22Tags:FT-5208,FT-5308F100H型号:MicroMotion科里奥利F系列传感器;1-inch;哈氏镇合金C-22999过程连接:ETO法兰连接C外壳：紧凑外壳C电接口：用于一体式安装1700/2700变送器A导管连接：无接头Z认证:ATEX-设备类别2（1区）/符合PED标准E语言：英语安装手册Z预留选项1:备用1校准选项（仅用于液体）：0.10%质量流量和0.001g/cc密度校准Z测量应用软件：无测量应用软件X厂家选项:ETO产品22700I12BBZEZZZMicroMotion科里奥利MVD技术流量与密度变送器Tags:FT-5208,FT-53082700型号:MicroMotion科里奥利MVD技术流量与密度变送器I安装：集成变送器1电源：18-100VDC和85-265VAC;自动转换2显示器：从背后照亮的双行显示用于过程变量和累加器复位B输出：ImA;双配置输入输出通道-默认2mA配置,1FOB导管连接：1/2英寸NPT-无接头Z认证:ATEX-设备类别2（1区-增安型接线端子盒）E语言：英语安装手册和英语配置手册Z软件选项1:流量和密度变量（标准）Z软件选项2:没有软件选项2Z厂家选项：标准产品2F200H999CCAZEZlZX_14024MicroMotion科里奥利F系列传感器;2-inch;哈氏银合金C-22Tags:FT-5209,FT-5309F200H型号:MicroMotion科里奥利F系列传感器;2-inch;哈氏镇合金C-22999过程连接:ETO法兰连接C外壳：紧凑外壳C电接口：用于一体式安装1700/2700变送器A导管连接：无接头Z认证:ATEX-设备类别2（1区）/符合PED标准E语言：英语安装手册Z预留选项1:备用1校准选项（仅用于液体）：0.10%质量流量和0.001g/cc密度校准Z测量应用软件：无测量应用软件X厂家选项:ETO产品22700I12BBZEZZZMicroMotion科里奥利MVD技术流量与密度变送器Tags:FT-5209,FT-53092700型号:MicroMotion科里奥利MVD技术流量与密度变送器I安装：集成变送器1 电源：18-100VDC和85-265VAC;自动转换2 显示器：从背后照亮的双行显示用于过程变量和累加器复位B输出：ImA;双配置输入输出通道-默认2mA配置,1FOB导管连接：1/2英寸NPT-无接头Z认证:ATEX-设备类别2（1区-增安型接线端子盒）E语言：英语安装手册和英语配置手册Z软件选项1:流量和密度变量（标
