智能化功能需求表.docx

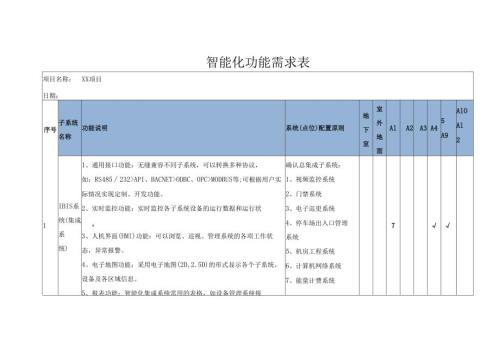

智能化功能需求表项目名称：XX项目日期：序号子系统名称功能说明系统(点位)配置原则地下室室外地面AlA2A3A45A9AlOAl21IBIS系统(集成系统)1、通用接口功能：无缝兼容不同子系统，可以转换多种协议，如：RS485232>API、BACNET>ODBC、OPC>MODBUS等;可根据用户实际情况实现定制、开发功能。2、实时监控功能：实时监控各子系统设备的运行数据和运行状O3、人机界面(HMl)功能：可以浏览、巡视、管理系统的各项工作状态，异常报警。4、电子地图功能：采用电子地图(2D,2.5D)的形式显示各个子系统、设备及各区域信息。5、报表功能：智能化集成系统常用的表格，如设备管理系统报确认总集成子系统：1、视频监控系统2、门禁系统3、电子巡更系统4、停车场出入口管理系统5、机房工程系统6、计算机网络系统7、能量计费系统7表、历史报警报表、操作记录报表等。6、安全管理功能：全系统集中式的帐户管理、授权管理，不同的操作权限防止系统信息泄露和被非授权人员所干扰。7、设备智能维护管理功能：当各系统设备工作出现异常情况和故障时，系统可立即调出相应位置的信息、（文字或图像等），显示报警设备、位置和状态等，并以用多种形式（如：声音、颜色、闪烁等）进行报警。8、24小时值班功能：当有异常情况发生时，可通过弹窗、声光报警等手段通知相关人员。9、日志管理功能：用户日志、设备日志、告警日志三种日志；系统提供完备的历史日志记录，以便用户进行查询。10、多系统智能联动功能：将不同子系统的控制点加入到联动控制中，实现跨系统智能联动。2通信网络1、工作区子系统数据、语音信息点均采用六类模块；2、水平子系统采用六类线缆，垂直主干均采用12芯单模光缆；3、管理间部署配线系统；数据及语音通过数据跳线接入管理网络；4、设备间：部署电子配线系统；按标准标识、记录设备、设施；5、配线设备采用统一标签区别各类业务与用途；6、功能说明:*满足各类计算机、通信设备传输信号要求；提供语音、数据及图像通信等系统的传输介质。*电子配线系统可实时探测配线架之间跳线的链接关系；将探测到的链接关系生成数据库并根据跳接变化实时自动更新数据库；*便于整个系统安装、维护、升级和扩展；最大程度控制网络连通性，简化网络的规划和运行；最大化利用物理层基础设施，增加企业投资回报率办公部分：建立以万兆光纤、光纤到户，兼顾未来搭建三网合一的信息化平台。商业部分：建立以万兆光纤、光纤到户，兼顾未来搭建三网合一的信息化平台。3门禁系统1、前端设备：读卡器（公共通道采用进出刷卡）、按钮、电锁、门禁控制器人行速通门等；2、传输链路：采用TCP/IP网络接入中控室；3、控制中心：部署门禁管理数据库服务器，门禁工作站，发卡器；4、功能说明：* 内部人员出入权限控制；* 记录并保存出入卡号、日期、时间等信息供查询；* 可拓展实现考勤记录。办公部分与商业部分：建立一套一卡通系统，可提供出入管理、电梯停站、停车、考勤、POS收费等服务，并在办公部分设置通道闸（进门刷卡、出门不刷卡），对进出人员既实施出入管理，并不影响住户进出便捷性。4视频监控系统1、前端设备：采用720F高清摄像机；2、传输链路：采用TCF/IP网络接入中控室；3、后端显示：在管理中心设置大屏幕显示系统，前端采集图像可在监视器和大屏幕显示；4、设备存储：采用IFSAN实时录像存储方式；存储时间30天。5、功能说明:监控点主要设在建筑周界、地下车库、主要出入口中庭、电梯前室、电梯轿厢、走廊等公共区域。周界及中庭等开阔区*24小时录像和长时间资料存储，有效保护录像资料的安全。*视频录像本地磁盘存储，支持远程通过网络查看、调用任意监控点的图像。域采用智能球型摄像机，地下车库采用枪式摄像机，电梯轿厢采用飞碟式模拟摄像机，其它有吊顶区域采用半球摄像机。5电子巡更系统1前端设备：巡更射频点、巡检器；2、传输链路：采用离线式，不需布线，通过巡更棒传递巡更信息；3、后端设备：巡更管理工作站，巡更管理软件，巡更通讯器；4、功能说明：*智能排班、自动识别地点和人员、图形化设置巡更路线*可通过浏览器查询巡更记录、历史信息、数据自动月备份、周备份和即时备份。每层楼梯处、电梯前室。6无线对讲系统1、前端设备：数字手持机，400MHZ数字中转台；2、传输链路：利用内部网络实现多信道下IP互联，通过馈线连接室内分布天线，实现无线信号的无缝覆盖；3、后端显示：部署无线对讲设备远程管理系统；4、设备存储：调度台录音、短信可存储至调度台服务器；5、功能说明:*采用数字中转台，利用内部网络进行互联，实现多信道下的IP互联具有调度、报警、数据库、录音、远程管理等功能*系统提供8个信道的通话容量供工程部、安保部、清洁部、管理层等部门使用。1）信道要求：需提供至少有3个对讲机频道供部门使用2）覆盖要求：对讲机在建筑中99%以上面积的正常通话。停车1、前端设备：出/入口控制机，远距离感应器，出/入口摄像机，场出出/入口高速挡车器，收费工作站，临时卡读卡器，自助缴费机；入口2、传输链路：采用TCP/IP网络接入中控室，保证数据传输的快商业、办公部分：共7管理速性及准确性；用一套1进1出停车系统3、后端设备：在中控室部署停车场管理数据库服务器，中心管场管理系统。（免理软件，中心管理工作站，卡片发行器；取4、功能说明：卡）* 自动记录车辆入/出场时间，自动抓拍车辆图片，司机头像，自动识别车牌号，自动计算停车费；自动收费和自动找零；* 集中管理与共享系统数据* 一台中心管理工作站即可进行发卡、卡片数据查询及管理* 可以根据需要，配置多个管理工作站。8可视对讲系统各单元首层、-1层等门口处根据需要设置可视对讲门禁单元门主机，在每一户内的入户厅内根据方便实用性安装1台7英寸彩色触摸屏室内分机。在办公部分设置数字楼宇可视对讲系统。商业部分不提供。
