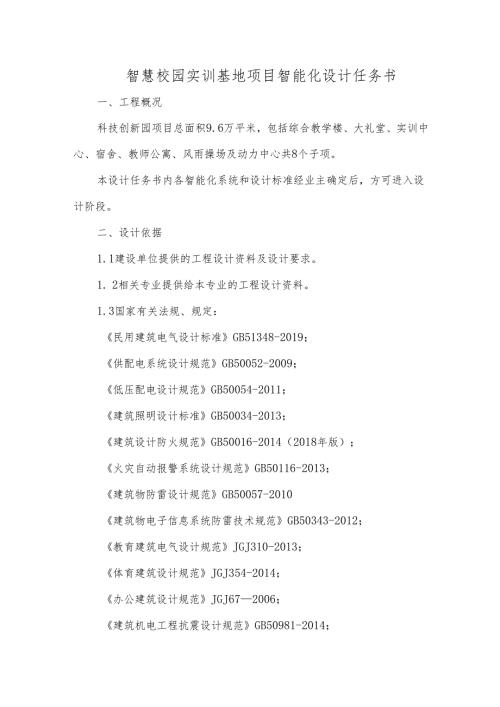

智慧校园实训基地项目智能化设计任务书.docx

智慧校园实训基地项目智能化设计任务书一、工程概况科技创新园项目总面积9.6万平米，包括综合教学楼、大礼堂、实训中心、宿舍、教师公寓、风雨操场及动力中心共8个子项。本设计任务书内各智能化系统和设计标准经业主确定后，方可进入设计阶段。二、设计依据1.1建设单位提供的工程设计资料及设计要求。1. 2相关专业提供给本专业的工程设计资料。1.3国家有关法规、规定：民用建筑电气设计标准GB51348-2019；供配电系统设计规范GB50052-2009；低压配电设计规范GB50054-2011；建筑照明设计标准GB50034-2013；建筑设计防火规范GB50016-2014（2018年版）；火灾自动报警系统设计规范GB50116-2013；建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2012；教育建筑电气设计规范JGJ310-2013；体育建筑设计规范JGJ354-2014；办公建筑设计规范JGJ672006；建筑机电工程抗震设计规范GB50981-2014；数据中心设计规范GB501742017；智能建筑设计标准GB50314-2015；综合布线系统工程设计规范GB50311-2016；安全防范工程技术规范GB50348-2018；公共建筑节能设计标准GB50189-2015；民用建筑设计统一标准GB50352-2019；民用闭路监视电视系统工程技术规范GB50198-2011；厅堂扩声系统设计规范GB50371-2006；入侵报警系统工程设计规范GB50394-2017；视频安防监控系统工程设计规范GB50395-2007；视频显示系统工程技术规范GB50464-2008；公共广播系统工程技术规范GB50526-2010；会议电视会场系统工程设计规范GB50635-2010；电子会议系统工程设计规范GB50799-2012；建筑设备监控系统工程技术规范JGJ/T334-2014；建筑工程设计文件编制深度规定（2016年版）；三、设计原则3. 1智能化建设的定位本工程智能化系统建设的总体定位为：建设成全省一流的数字化校园。在设计中采用国内先进、成熟的技术和产品，是整个智能化系统满足当前及今后一段时间的管理及运行需要。网通过软件实现隔离（互联网和校园网的隔离软件谁负责采购？）。安防专网采用物理隔离的方式与其他网络分隔，以保证各自应用的安全性。（2）主干（核心）层，承担网络中心的主服务器与网络主干交换设备的联接，传输速率为100OOMbits,主干网应能支持多种网络协议。汇聚层上链主干层，下链终端接入层，选用100M/1000Mbit/s传输率的局域网交换机组成（要求满足100OMbit/s的传输率，支撑业务的正常运行）。接入层选用10M100Mbits传输率的局域网交换机，连接用户终端及桌面设备（要求满足100OMbit/s的传输率，支撑业务的正常运行）。（3）无线网络系统：在教学楼、大礼堂、体育馆等公共区域及部分有网络需求的楼层中，建立无线网络环境。（无线网络的覆盖区域和无线网络带宽要能满足对移动应用的业务支撑要求）3.3综合布线系统：（是否包含一卡通网络的布线？还是需要一卡通网络单独布线？如何界定双方的布线边界？）1 .本系统支持数据、话音通讯、多媒体设备控制、管理等系统应用，并满足用户需求增长变化的需要。主设备间设置在大礼堂中心机房内。系统由工作区、配线子系统、干线子系统、设备间、建筑群子系统和管理构成。2 .工作区：普通教室的信息插座数量2个，其中一个设置在讲台处。实训教室应按20m2-50m2划分工作区，每个工作区应设12个信息插座;多媒体教室和计算机教室按课桌位置布置信息插座；学生宿舍、教师公寓根据学生数量设置信息插座；在公共大厅等场所设置预留数据点,新闻报道数据点等；大空间区域需求配置，按100nI2左右一组信息点设置，办公部分按Sn?左右一组信息点设置，会议室按20m2左右一组信息点设置，语音及数据通用的信息插座采用六类双孔RJ45标准插座，并考虑预留一定数量的光纤到桌面的信息出口。3 .配线子系统：水平链路采用六类非屏蔽双绞线。双绞线端接到两端的配线架和插座模块上，所有面板在墙面上安装，高度为底边距地面300mmo4 .干线子系统：各楼层至分配线间布放6根光缆用于数据主干，办公内网、互联网和安防专网各用两根；语音主干采用光纤布设。5 .设备间：主设备间设置在大礼堂中心机房。跟单体弱电接入间设于单体一层弱电间内，楼层配线间设置在每个楼层的弱电间内。楼层配线间设置一台42U标准机柜。主设备间设置多台42U标准机柜，用来连接所有楼层电信间的主干缆线。设备间内的数据、语音设备主要包括：核心交换机（核心交换机的千兆端口和万兆端口数量要能支撑信息化应用软件系统的网络传输带宽要求）、各类服务器（服务器数量及性能指标要能满足信息化应用软件系统的正常运行要求，服务器正常运行所必须安装的配套软件由谁负责？）、打印机、供电电源、UPS电源及电池、光纤配线设备、总配线架、操作维护终端等。6 .所有设备间使用标识来注明各个端接点，内容包括网络类型、对端编号、色标等，便于对系统的日常管理和维护。7 .本工程计算机和电话采用非屏蔽综合布线系统，线缆沿金属线槽敷设或穿镀锌钢管敷设。3.4公共广播系统：（公共广播系统是否与教室的扩音系统互联？若有互联，互联接入谁负责？是否考虑无线调频的广播系统？用于英语之类的听力考试）（1）公共广播系统包含校园业务广播和消防应急广播。系统由音源、扩声设备、功率放大器、控制设备、传输线路、音量控制设备及末端扬声器等组成。（2）在大礼堂一层设置校园广播机房，配置多音源播放设备，采用矩阵切换技术，根据需要对不同分区播放不同的音源信号，并备有火灾应急广播备用功放，在火灾时由火灾自动报警系统联动，火灾相关区域播放系统预设的紧急广播内容，引导人们迅速撤离危险场所。火灾应急广播和火灾警报装置交替播放。（3）室外采用具有IP54防护等级的室外音箱，根据位置不同采用壁挂、落地安装。（4）系统具备可根据设置的优先等级进行广播，优先等级高的广播工作时可自动切断所选区域中优先等级较低的广播内容，其他广播音源可通过预先编程或即时手动键盘输入控制，按需送至各个广播区域。区域划分满足消防广播区域的划分要求，按照相应楼层划分为多个广播区域，话筒音源可自由选择对各区域回路，或单独、编程或全呼叫进行广播，且不影响其他区域组的正常广播。(5)广播系统的线路敷设按防火要求，采用阻燃线，穿镀锌钢管暗敷。(6)所有带音量控制开关区域的广播系统采用三线制，以确保消防紧急广播的音源不能被关断。3.4信息导引及发布系统(1)在校区出入口，广场，各单体出入口等区域设置系统，向公众及来访者提供信息告知、发布及查询。(2)系统由信息采集、信息编辑、信息播控、信息显示和信息导览子系统组成，可以根据需要进行系统配置及组合。(3)系统信号传输纳入建筑物内的内网信息网络系统并配置专用的网络适配器，网络系统中设置专用服务器和控制器。(4)室外采用光纤布线，穿保护管直埋敷设。3.5多媒体教学系统(多媒体教学系统的扩音系统是否与公共广播系统互联？)根据教室功能分为三种：(1)有工艺要求的特定教室。此类教室有专业工艺厂家深化设计，本次设计每个工艺教室预留多模两芯光纤一根。(要求千兆带宽，2路光纤)(2)普通教室(80人)。教室讲台配有电脑主机、多媒体音箱、投影幕布、无线麦克风。实现每个教室独立的多媒体教学系统。(3)普通教室(40人)。教室讲台配有电脑主机、投影幕布。实现每个教室独立的多媒体教学系统。3. 6会议系统会议系统主要指大礼堂内的会议系统。主要设置的系统为数字会议发言系统、扩声系统、显示系统、信号切换及智能控制系统、会议灯光系统、视频会议系统等。扩声系统采用集中结合分散式安装方式。包括主扩声音箱、辅助音箱、低音音箱、中置及返听音箱；显示部分在舞台左右两侧设有两块P4-LED显示屏；发言以无线话筒为主。会议灯光主要包括冷光源的LED会议灯等；所有设备都可以通过一块无线触摸屏实现控制和信号的切换。4. 7其他配合舞台工艺专项设计内容，智能化设计预留相关弱电路由及管线。四、建筑设备监控系统设置建筑设备监控系统对所有机电设备进行测量、监视和控制，从而确保各系统设备运行稳定、安全、可靠，并达到减少管理运行成本和节约能源的目的。4.1,本系统为设备运行管理与控制系统，控制中心设于大礼堂弱电中心，其监控内容包括：(1)通风系统设备的控制、监测、记录；(2)给排水系统设备的监控；(3)供配电系统设备的控制、监测、记录；(4)电梯监控及五防对讲；(5)照明系统监控；(6)与消防及安防系统实现集成。4. 2.系统设计(1)系统采用集散式控制方式,在设备机房等房间内设现场DDC,控制中心设于弱电中心。(2)现场DDC、网关等采用基于标准TCP/IP或BACnet协议的设备。5. 3.监控要求(1)空气处理系统：风机的启停、变频控制、运行状态显示、故障报警；送风、回风、室外温湿度的监测；回风C02的监测；冷热水流量调节；风门、风机、调节阀之间的连锁控制；系统防冻保护。变风量末端的温度及风量控制。(2)送排风系统：风机的启停控制、运行状态显示、故障报警。(3)排水系统：水泵的运行状态显示、故障报警；超高水位报警。弱电中心设置漏水报警系统。(4)照明系统：照明控制采用智能总线控制系统，通过网关接入BA系统，相关照明配电箱内设智能控制模块，设场景、时间控制。(5)供配电系统：系统采用独立的总线控制设备，予留标准的集成接口；柴油发电机组电流、电压、油箱油位显示；(6)电梯：电梯控制自成系统，通过标准接口及网关接入BA系统，监视电梯运行状态。其中电梯、变电站综合保护系统、低压监控系统、智能照明所配的控制系统应具有标准通信接口，其信息可通过网关接入设备控制系统，楼宇控制系统留有火灾报警系统、安防系统及相关系统的通信接口，对其具有状态监视功能。5.4. 系统供电由变电所引出两路专用电源回路在机房末端自动切换，主控室内设UPS电源，供电时间不少于30min0各现场DDC采用就地供电方式，由就地电源箱或控制箱引接。5.5. 设备安装(1)各种传感器、执行机构配合工艺管道和现场情况安装。(2)各控制箱均挂墙明装，底边距地L5米。(3)用于自控系统的流量、温度、压力传感器在暖通管道上安装时，传感器的安装位置上游距局部构件的距离至少IO倍管径，下游距局部构件至少5倍管径。测量水参数的传感器安装时在水管道上开孔，焊接相应的管箍。(4)水流开关、压差开关的安装应注意正对水流和空气方向。(5)电动蝶阀、调节阀等设备的安装参见厂家说明书。(6)自控系统的各风管、空调机组内部测点由自控安装单位依据产品技术要求现场开孔及安装。5.6. 线路敷设所有总线传输线均采用RVSP-2X1.5屏蔽双绞线、现场设备输入、输出信号线及电源线均采用RVVP-2X1.0mm2导线或KVVP型控制电缆沿金属线槽或穿钢管敷设，在设备用房、配电小间及吊顶内为明敷，其余场所均为穿钢管暗敷。由控制器至监控点的线路沿桥架敷设再穿钢管敷设至设备近旁，部分线路直接穿管敷设，与接线设备的距离小于LO米时，可采用金属软管相连。五、公共安全系统5. 1总则1)安防系统采用基于标准的TCP/IP
