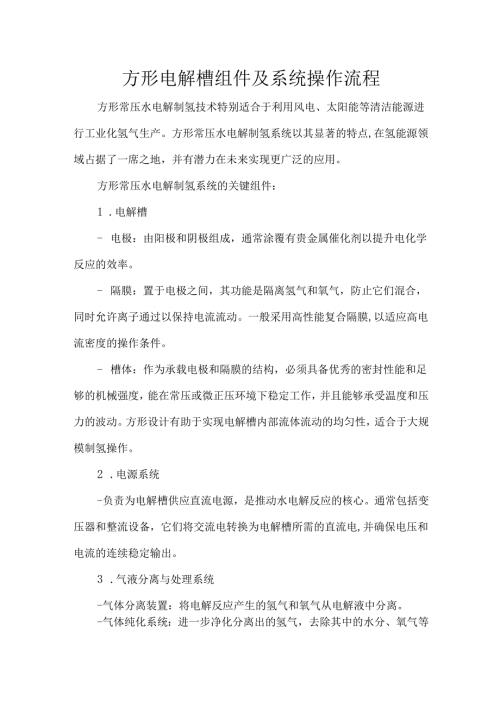

方形电解槽组件及系统操作流程.docx

方形电解槽组件及系统操作流程方形常压水电解制氢技术特别适合于利用风电、太阳能等清洁能源进行工业化氢气生产。方形常压水电解制氢系统以其显著的特点,在氢能源领域占据了一席之地，并有潜力在未来实现更广泛的应用。方形常压水电解制氢系统的关键组件：1 .电解槽- 电极：由阳极和阴极组成，通常涂覆有贵金属催化剂以提升电化学反应的效率。- 隔膜：置于电极之间，其功能是隔离氢气和氧气，防止它们混合，同时允许离子通过以保持电流流动。一般采用高性能复合隔膜,以适应高电流密度的操作条件。- 槽体：作为承载电极和隔膜的结构，必须具备优秀的密封性能和足够的机械强度，能在常压或微正压环境下稳定工作，并且能够承受温度和压力的波动。方形设计有助于实现电解槽内部流体流动的均匀性，适合于大规模制氢操作。2 .电源系统-负责为电解槽供应直流电源，是推动水电解反应的核心。通常包括变压器和整流设备，它们将交流电转换为电解槽所需的直流电,并确保电压和电流的连续稳定输出。3 .气液分离与处理系统-气体分离装置：将电解反应产生的氢气和氧气从电解液中分离。-气体纯化系统：进一步净化分离出的氢气，去除其中的水分、氧气等杂质，以提高氢气的纯度。-液体循环系统：负责循环电解液，确保电解液在电解槽内均匀分布，并补充消耗的水分，保持电解液的浓度和水平。4 .控制系统-监控整个制氢过程，确保系统的安全和稳定运行。包括各种传感器、控制单元和执行机构。传感器实时监测温度、压力、液位、电流和电压等关键参数，并将信息传递给控制单元；控制单元根据收集的数据调整电源输出、电解液和气体流量，实现精确控制。5 .辅助设备- 管道和阀门：连接系统各部分，控制气体、液体和电力的流动，确保系统的顺畅运行和安全。- 冷却系统：通过水冷方式散发电解过程中产生的热量，维持适宜的操作温度。- 储氢设施：储存产生的氢气，以便于后续的使用或运输。根据具体的应用需求，可以选择不同的储氢解决方案，如高压储氢罐、液态储氢罐或金属氢化物储氢装置等。系统操作流程简介：电解液从碱液循环罐出发，通过阴极液泵和阳极液泵被输送到阴极和阳极的进料总管，然后流入电解槽的相应小室。电解后未完全反应的碱液和产生的氢气、氧气通过电解槽顶部的出料管进入阴极和阳极的总管，随后进入立式气液分离器进行分离。分离后的碱液通过出料管返回循环罐，并在液位下降时通过补水管进行自动或手动补水。氯气分离后的氢气和氧气则进入干燥和净化装置，经过处理后供应给用户O氧气阴极液泉碱液循气液分离三气液分离覆
