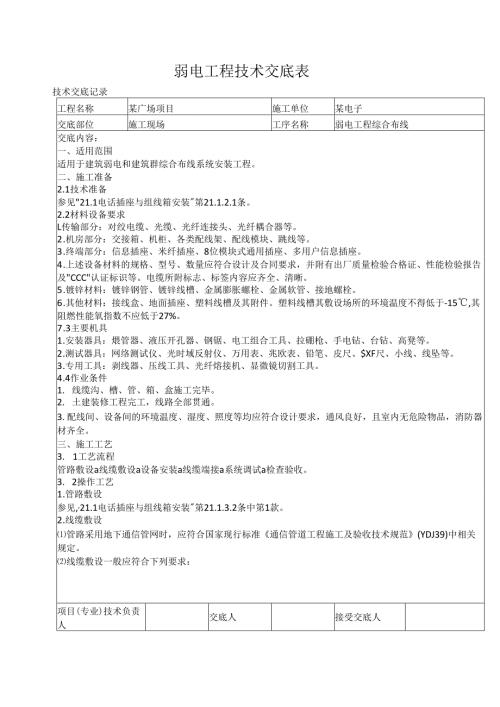

弱电工程技术交底表.docx

弱电工程技术交底表技术交底记录工程名称某广场项目施工单位某电子交底部位施工现场工序名称弱电工程综合布线交底内容：一、适用范围适用于建筑弱电和建筑群综合布线系统安装工程。二、施工准备2.1技术准备参见"21.1电话插座与组线箱安装"第21.1.2.1条。2.2材料设备要求L传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。2 .机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。3 .终端部分：信息插座、米纤插座、8位模块式通用插座、多用户信息插座。4 .上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。电缆所附标志、标签内容应齐全、清晰。5 .镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。6 .其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15,其阻燃性能氧指数不应低于27%。7 .3主要机具1 .安装器具：煨管器、液压开孔器、钢锯、电工组合工具、拉硼枪、手电钻、台钻、高凳等。2 .测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、$XF尺、小线、线坠等。3 .专用工具：剥线器、压线工具、光纤熔接机、显微镜切割工具。4 .4作业条件1. 线缆沟、槽、管、箱、盒施工完毕。2. 土建装修工程完工，线路全部贯通。3.配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。三、施工工艺3. 1工艺流程管路敷设a线缆敷设a设备安装a线缆端接a系统调试a检查验收。3. 2操作工艺1 .管路敷设参见,21.1电话插座与组线箱安装"第21.1.3.2条中第1款。2 .线缆敷设管路采用地下通信管网时，应符合国家现行标准通信管道工程施工及验收技术规范(YDJ39)中相关规定。线缆敷设一般应符合下列要求：项目(专业)技术负责人交底人接受交底人技术交底记录工程名称某广场项目施工单位某电子交底部位施工现场工序名称弱电工程综合布线交底内容：1）线缆的布放应自然平直，线缆间不得缠绕、交叉等。2）线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。3）线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。4）对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。5）线缆端接后应有裕量。在交接间、设备间对绞电缆预留长度，一般为O.5m-lm;工作区为10mm-30mm;光缆在设备端预留长度一般为3m5m,有特殊要求的应按设计要求预留长度。6）线缆的弯曲半径应符合下列规定：对绞电缆的弯曲半径应大于电缆外径的8倍。主干对绞电缆的弯曲半径应至少为电缆外径的10倍。光缆的弯曲半径应大于光缆外径的20倍。7）采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。8）布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为IOm/min。9）布放线缆的牵引力，应小于线缆允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。10）对绞电缆与电力电缆最小净距应符合表21-10的规定，与其他管线最小净距应符合表21-11的规定。地面线槽和暗管敷设线缆应符合下列规定：1）敷设管道的两端应有标志，并做好带线。2）敷设暗管宜采用钢管或阻燃硬质（PVC）塑料管，暗管敷设对绞电缆时，管道的截面利用率应为25%30%。3）地面线槽应采用金属线槽，线槽的截面利用率不应超过40%。4）采用钢管敷设的管路，应避免出现超过2个90。的弯曲（否则应增加过线盒），且弯曲半径大于管径的6倍。安装电缆桥架和线槽敷设线缆应符合下列规定：1）桥架顶部距顶棚或其他障碍物不宜小于300mm,桥架内横断面利用率不应超过50%。2）电缆桥架、线槽内线缆垂直敷设时，在线缆的上端和每间隔L5m处，应将线缆固定在桥架内支撑架上；水平敷设时，线缆应顺直，尽量不交叉，进出线槽部位、转弯处的两侧30Omm处设置固定点。3）在水平、垂直桥架和垂直线槽中敷设线缆时，应对线缆进行绑扎。4对对绞电缆以24根为束,25对或以上主干对绞电缆、光缆及其他电缆应根据线缆的类型、缆径、线缆芯数分束绑扎。绑扎间距不宜大于15m,绑扣间距应均匀、松紧适度。在竖井内采用明配管、桥架、金属线槽等方式敷设线缆，应符合以上有关条款要求。竖井内楼板孔洞周边应设置50mm的防水台，洞口用防火材料封堵严实。建筑群子系统采用架空管道、直埋、墙壁明配管（槽）或暗配管（槽）敷设电缆、光缆施工技术要求应参照国家现行标准市内电话线路工程施工及验收技术规范（YDJ38）、电信网光纤数字传输系统工程施工及验收暂行技（规定（YDJ50）的相关规定执行。项目（专业）技术负责人交底人接受交底人技术交底记录交底内容：3.设备安装机柜安装1）按机房平面布置图进行机柜定位，制作基础槽钢并将机柜稳装在槽钢基础上。2）机柜安装完毕后，垂直度偏差不应大于21m,水平偏差不应大于2mm；成排柜顶部平直度偏差不应大于4mm。3）机柜上的各种零部件不得脱落或损坏。漆面如有脱落应予以补漆，各种标志完整清晰。4）机柜前面应留有1.5m操作空间，机柜背面离墙距离应不小于1m,以便于操作和检修。5）壁挂式箱体底边距地应符合设计要求，若设计无要求，安装高度宜为1.4mo6）在机柜内安装设备时，各设备之间要留有足够的间隙，以确保空气流通，有助于设备的散热。（2）配线架安装1）采用下出线方式时，配线架底部位置应与电缆进线孔相对应。2）各直列配线架垂直度偏差应不大于2mm。3）接线端子各种标志应齐全。各类配线部件安装1）各部件应完整无损，安装位置正确，标志齐全。2）固定螺钉应紧固，面板应保持在一个水平面上。接地要求安装机柜、配线设备、金属钢管及线槽接地体的接地电阻值应不大于1Q,接地导线截面、颜色应符合规范要求。4.线缆端接线缆端接的一般要求：1）线缆在端接前，必须检查标签编号，并按顺序端接。2）线缆终端处必须卡接牢固、接触良好。3）线缆终端安装应符合设计和产品厂家安装手册要求。对绞电缆和连接硬件的端接应符合下列要求：1）使用专用剥线器剥除电缆护套，注意不得刮伤绝缘层，且每对对绞线应尽量保持扭绞状态。非扭绞长度对于5类线应不大于13mm；4类线应不大于25mm。对绞线间应避免缠绕和交叉。2）对绞线与8位模块式通用插座（PJ45）相连时，必须按色标和线对顺序进行卡接，然后采用专用压线工具进行端接。插座类型、色标和编号应符合设计要求。3）对绞电缆与RJ458位模块式通用插座的卡接端子连接时，应按先近后远、先下后上的顺序进行卡接。4）对绞电缆的屏蔽层与插接件终端处屏蔽罩必须可靠接触，线缆屏蔽层应与插接件屏蔽罩360°圆周接触，接触长度不宜小于IOmmo项目（专业）技术负责人交底人接受交底人技术交底记录工程名称某广场项目施工单位某电子工程名称交底部位某广场项目施工现场施工单位工序名称某电子弱电工程综合布线交底部位施工现场工序名称弱电工程综合布线交底内容：光缆芯线端接应符合下列要求：1)光纤熔接处应加以保护，使用连接器以便于光纤的跳接。2)连接盒面板应有标志。3)光纤跳线的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。4)光纤熔接的平均损耗值为O.15dB,最大值为O.3dBo各类跳线的端接1)各类跳线和插件间接触良好，接线无误，标志齐全。跳线选用类型应符合设计要求。2)各类跳线长度应依据现场情况确定，一般对绞电缆不应超过5m,光缆不应超过Iorn。5 .系统调试(1)综合布线系统测试包括：电缆系统电气性能测试及光纤系统性能测试，测试记录表格参见现行国家标准建筑与建筑群综合布线系统工程验收规范(GB/T50312)第7.0.1条，通常测试仪器具有存储测试记录功能，可自动输出打印记录。(2)电气性能测试仪按照二级精度，应达到表21-12的要求。电缆、光缆测试仪器必须经过计量部门校验，并取得合格证后，方可在工程中使用。测试仪应能测试6类和超6类对绞电缆布线系统和光纤链路。测试仪表对于一个信息插座的电气性能测试时间宜在2050s之间。6 .竣工验收系统工程验收应按现行国家标准建筑与建筑群综合布线系统工程验收规范(GB/T50312)附录A表内所列的项目进行检验，若发现不合格项目应及时纠正。系统工程若采用计算机管理和维护，应按专项进行验收。四、质量标准4. 1主控项目1 .线缆敷设和端接的检测要求：对以下各项进行检测，要求检测结果符合现行国家标准建筑与建筑群综合布线系统工程验收规范(GB/T50312)中第5.1.1、6.0.2、6.0.3条的规定:(1)线缆的弯曲半径。(2)预埋线槽和暗管的敷设。电源线与综合布线系统线缆应分隔布放，线缆间的最小净距离应符合设计要求。建筑物内电、光缆暗管敷设及与其他管线最小净距。对绞电缆芯线终接。(6)光纤连接损耗值。2 .建筑群子系统采用架空、管道、直埋敷设的电、光缆，应符合本地网通信线路工程验收的相关规定。项目(专业)技术负责人交底人接受交底人技术交底记录工程名称某广场项目施工单位某电子交底部位施工现场工序名称弱电工程综合布线交底内容：3 .机柜、配线架的安装检测除应符合第21.6.3.2条2款中及3款的规定以外，还应符合下列要求：卡人配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序。端接于RJ45口的配线架的线序及排列方式按T568A或T568B端接标准进行端接，但必须与信息插座模块的线序排列使用同一种标准。4 .信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。5 .防雷接地电阻值应符合设计要求，设备金属外壳及器件、线缆屏蔽接地线截面，色标应符合设计要求；接地端连接导体应牢固可靠。6 .应采用专用测试仪器对系统的各条链路进行综合布线系统性能检测，其内容包括工程电气性能检测和光纤特性检测，系统的信号传输技术指标应符合设计要求。4. 2一般项目1 .线缆端接应符合第21.6.3.2条4款中的规定。2 .各类跳线的终接应符合第21.6.3.2条4款中的规定。3 .机柜、配线架安装除应符合第21.6.3.2条3款中(1)、(2)的规定外，还应符合以下要求：机柜不宜直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后铺设活动地板，底座水平误差每米不应大于2mm。(2)背板式跳线架应经配套的金属背板及接线管理架安装在可靠的墙壁上，金属背板与墙壁应紧固。壁挂式机柜底面距地面不宜小于300mmo桥架或线槽应直接进入机架或机柜内。接线端子各种标志应齐全。4 .信息插座的安装要求应执行现行国家标准建筑与建筑群综合布线工程验收规范(GB/T50312)第4.0.3条的规定。5 .光纤芯线终端的连接盒面板应有标志。6 .采用计算机进行综合布线系统管理和维护时，下列内容的检测结果应符
