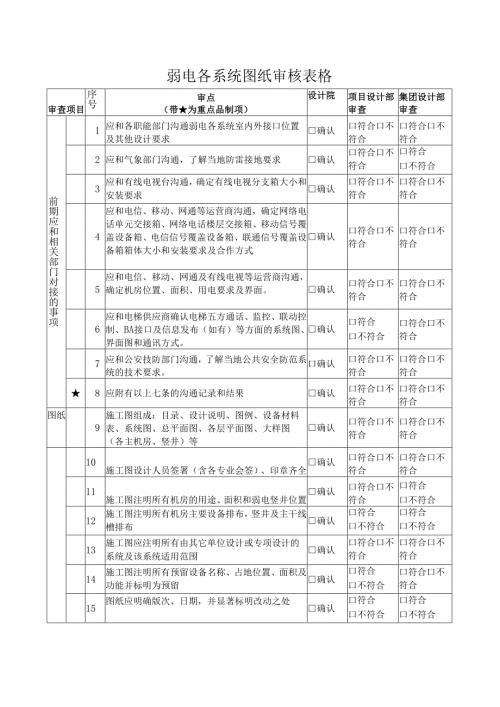

弱电各系统图纸审核表格审查项目序号审点（带为重点品制项）设计院项目设计部审查集团设计部审查前期应和相关部门对接的事项1应和各职能部门沟通弱电各系统室内外接口位置及其他设计要求确认口符合口不符合口符合口不符合2应和气象部门沟通，了解当地防雷接地要求确认口符合口不符合口符合口不符合3应和有线电视台沟通，确定有线电视分支箱大小和安装要求确认口符合口不符合口符合口不符合4应和电信、移动、网通等运营商沟通，确定网络电话单元交接箱、网络电话楼层交接箱、移动信号覆盖设备箱、电信信号覆盖设备箱、联通信号覆盖设备箱箱体大小和安装要求及合作方式确认口符合口不符合口符合口不符合5应和电信、移动、网通及有线电视等运营商沟通，确定机房位置、面积、用电要求及界面。确认口符合口不符合口符合口不符合6应和电梯供应商确认电梯五方通话、监控、联动控制、BA接口及信息发布（如有）等方面的系统图、界面图和通讯方式。确认口符合口不符合口符合口不符合7应和公安技防部门沟通，了解当地公共安全防范系统的技术要求。口确认口符合口不符合口符合口不符合8应附有以上七条的沟通记录和结果确认口符合口不符合口符合口不符合图纸9施工图组成：目录、设计说明、图例、设备材料表、系统图、总平面图、各层平面图、大样图（各主机房、竖井）等确认口符合口不符合口符合口不符合10施工图设计人员签署（含各专业会签）、印章齐全确认口符合口不符合口符合口不符合11施工图注明所有机房的用途、面积和弱电竖井位置确认口符合口不符合口符合口不符合12施工图注明所有机房主要设备排布，竖井及主干线槽排布确认口符合口不符合口符合口不符合13施工图应注明所有由其它单位设计或专项设计的系统及该系统适用范围确认口符合口不符合口符合口不符合14施工图注明所有预留设备名称、占地位置、面积及功能并标明为预留确认口符合口不符合口符合口不符合15图纸应明确版次、日期，并显著标明改动之处确认口符合口不符合口符合口不符合16系统图：完整反映各子系统主要设备配置和构成、系统设备分布区域、系统供电方式、设备之间管路和线缆的规格、系统联网网络结构，反映本系统与其它系统联系（如通讯接口或硬线连接）。对于楼宇自控系统，还需表现所监控系统/设备的工作流程、监控点设置、监控点类型、控制器划分、供电方式等。所有类型设备应有数量标注口确认口符合口不符合口符合口不符合17应有消防安保中心供配电（含UPS）系统图和电力分配图。口确认口符合口不符合口符合口不符合18应将建筑底图做灰度处理口确认口符合不符合口符合口不符合19应使用国标图例库，禁止自创图例口确认口符合口不符合口符合口不符合31电子围栏探测器可采取顶置式或侧置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小于2.3mo为避免受小区内绿化影响，一般要求外倾式安装口确认口符合口不符合口符合不符合32前端探测围栏最上一根金属导线与围墙的间距应不小于800mmo口确认口符合口不符合口符合口不符合33入侵探测器的布置应无盲区和死角，系统的防区划分，应有利于报警时准确定位。各防”的距离应按产品技术要求设置，且最大距离应W70m。口确认口符合口不符合口符合口不符合34前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持IOnl以上距离。口确认口符合口不符合口符合不符合频安防监控系统35采用全数字系统，室外区域108OP,室内区域720P口确认口符合口不符合口符合口不符合36小区出入口含与外界相通用于商铺、会所等功能的建筑物（包括裙房），其与小区相通的出入口上须安装彩色摄像机。口确认口符合口不符合口符合口不符合37地下停车库出入口（含与小区地面、住宅楼相通的人行出入口）、地下机动车停车库内主要通道；须安装彩色摄像机。口确认口符合口不符合口符合口不符合38地面机动车集中停放区、别墅区域机动车主要道路交叉路口；须安装彩色摄像机。口确认口符合口不符合口符合口不符合39住宅楼出入口4户住宅（含）以下除外、电梯轿厢2户住宅（含）以下或电梯直接进户的除外、公共租赁房各层楼梯出入口、电梯厅或公共楼道；须安装彩色摄像口确认口符合口不符合口符合口不符合机。40消防安保中心控制室内须安装彩色摄像机。口确认口符合口不符合口符合口不符合41出入口、通道应安装固定焦距摄像机；口确认口符合口不符合口符合口不符合31电子围栏探测器可采取顶置式或侧置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小2.3mo为避免受小区内绿化影响，一般要求外倾式安装口确认口符合口不符合口符合口不符合32前端探测围栏最上一根金属导线与围墙的间距应不小于800mmo口确认口符合口不符合口符合口不符合33入侵探测器的布置应无盲区和死角，系统的防区划分，应有利于报警时准确定位。各防空的距离应按产品技术要求设置，且最大距离应W70m。口确认口符合口不符合口符合口不符合34前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持IOnl以上距离。口确认口符合口不符合口符合不符合频安防监控系统35采用全数字系统，室外区域108OP,室内区域720P口确认口符合口不符合口符合不符合36小区出入口含与外界相通用于商铺、会所等功能的建筑物（包括裙房），其与小区相通的出入口；须安装彩色摄像机。口确认口符合口不符合口符合口不符合37地下停车库出入口（含与小区地面、住宅楼相通的人行出入口）、地下机动车停车库内主要通道；须安装彩色摄像机。口确认口符合口不符合口符合口不符合38地面机动车集中停放区、别墅区域机动车主要道路交叉路口；须安装彩色摄像机。口确认口符合口不符合口符合口不符合39住宅楼出入口4户住宅（含）以下除外、电梯轿厢2户住宅（含）以下或电梯直接进户的除外、公共租赁房各层楼梯出入口、电梯厅或公共楼道；须安装彩色摄像机。口确认口符合口不符合口符合口不符合40消防安保中心控制室内须安装彩色摄像机。口确认口符合口不符合口符合口不符合41出入口、通道应安装固定焦距摄像机；口确认口符合口不符合口符合口不符合31电子围栏探测器可采取顶置式或侧置式装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小于2.3mo为避免受小区内绿化影响，一般要求口确认口符合口不符合口符合不符合外倾式安装32前端探测围栏最上一根金属导线与围墙的间距应不小于800mmo确认口符合口不符合口符合口不符合33入侵探测器的布置应无盲区和死角，系统的防区划分，应有利于报警时准确定位。各防区的距离应按产品技术要求设置，且最大距离应W70m确认口符合口不符合口符合口不符合34前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持IOnl以上距离。确认口符合口不符合口符合口不符合频安防监控系统35采用全数字系统，室外区域108OP,室内区域720P确认口符合口不符合口符合口不符合36小区出入口含与外界相通用于商铺、会所等功能的建筑物（包括裙房），其与小区相通的出入口;须安装彩色摄像机。确认口符合口不符合口符合口不符合37地下停车库出入口（含与小区地面、住宅楼相通的人行出入口）、地下机动车停车库内主要通道；须安装彩色摄像机。确认口符合口不符合口符合口不符合38地面机动车集中停放区、别墅区域机动车主要道路交叉路口；须安装彩色摄像机。确认口符合口不符合口符合口不符合39住宅楼出入口4户住宅（含）以下除外、电梯轿厢2户住宅（含）以下或电梯直接进户的除外、公共租赁房各层楼梯出入口、电梯厅或公共楼道；须安装彩色摄像机。确认口符合口不符合口符合口不符合40消防安保中心控制室内须安装彩色摄像机。确认口符合口不符合口符合口不符合41出入口、通道应安装固定焦距摄像机；确认口符合口不符合口符合口不符合31电子围栏探测器可采取顶置式或侧置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小2.3mo为避免受小区内绿化影响，一般要求外倾式安装确认口符合口不符合口符合口不符合32前端探测围栏最上一根金属导线与围墙的间距应不小于800mmo确认口符合口不符合口符合口不符合33入侵探测器的布置应无盲区和死角，系统的防区划分，应有利于报警时准确定位。各防区的距离应按产品技术要求设置，且最大距离应W70m。确认口符合口不符合口符合口不符合34前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持IOm以上距离。确认口符合口不符合口符合口不符合频安防监控系统35采用全数字系统，室外区域108OP,室内区域720P确认口符合口不符合口符合口不符合36小区出入口含与外界相通用于商铺、会所等功能的建筑物（包括裙房），其与小区相通的出入口；须安装彩色摄像机。确认口符合口不符合口符合口不符合37地下停车库出入口（含与小区地面、住宅楼相通的人行出入口）、地下机动车停车库内主要通道；须安装彩色摄像机。确认口符合口不符合口符合口不符合38地面机动车集中停放区、别墅区域机动车主要道路交叉路口；须安装彩色摄像机。确认口符合口不符合口符合口不符合39住宅楼出入口4户住宅（含）以下除外、电梯轿厢2户住宅（含）以下或电梯直接进户的除外、公共租赁房各层楼梯出入口、电梯厅或公共楼道；须安装彩色摄像机。确认口符合口不符合口符合口不符合40消防安保中心控制室内须安装彩色摄像机。确认口符合口不符合口符合口不符合41出入口、通道应安装固定焦距摄像机；确认口符合口不符合口符合口不符合31电子围栏探测器可采取顶置式或侧置式安装；如采用侧置式安装，则前端探测围栏的最下一根金属导线高度距地面应不小2.3mo为避免受小区内绿化影响，一般要求外倾式安装确认口符合口不符合口符合口不符合32前端探测围栏最上一根金属导线与围墙的间
