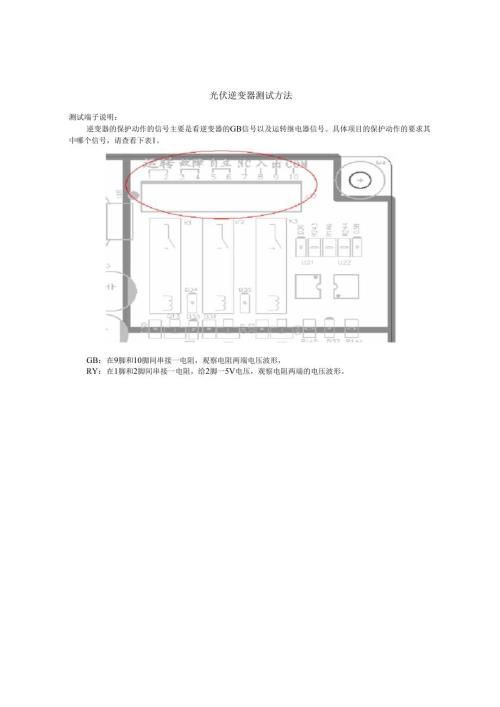

光伏逆变器测试方法测试端子说明：逆变器的保护动作的信号主要是看逆变器的GB信号以及运转继电器信号。具体项目的保护动作的要求其中哪个信号，请查看下表1。GB：在9脚和10脚间串接一电阻，观察电阻两端电压波形，RY：在1脚和2脚间串接一电阻，给2脚一5V电压，观察电阻两端的电压波形。区分保护功能种类整定值显示GBRelay整定时间1系统过电压115V.11OV.112.5V.120VFMLineOV3SIOOLOs.0.5s.1.5s.2.0s2系统不足电压80V.85V.87.5V.90VF1-2UneOV3SIOOLOs.0.5s.1.5s.2.0s3系统周波数上升5L061.OHz50.5/60.5HZOO51.56L5Hz52.0/62.OHz0.5§.1.0s.1.5s.2.0sF13LineOF3S4系统周波数下降48.5/58.OHz48.058.55HzIoO49.0/59.OHz49.559.5HzFlYLineOF3S0.5s.1.0s.1.5s.2.0s5单独运转检测功能（被动方式）8.6.±10.±12Iei5|O0.5§以上6单独运转检测功能（主动方式）±7%.±三±6%!8%F1IslancfingP3°QJIoO0.5s*1.0s7系统瞬时过电压123VIn7movIl30。OO0.5以内8系统瞬时电压低下74VFIYmuV10SIo0.5以内9直流过电压38OVF21SokrOV300SIoO0.5以内10直流不足电压100VF2*2SciurUV0SIo0.5s以内11直流地线±0.IAR3DCGround300SIoO0.2以内12直流过电流±40AF3-1DCOC30。SIoO0.5以内13输出过电流24AIF2ACOC30G寸|IoO0.5以内14直流检测±0.15A以内F3.3OUSdIDCIl34IIoOO.5以内15温度上升异常HeatSinkIlOt以上IoO5s16特性异常效率0.7以下,500W输出异常IlQaCuracterIl30TIoO5S1模拟测试测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。b.进行模拟测试之前，需把电感L2和L3的2脚从PCB上断开，如下图：1.1 交流过电流测试测试方法：PCSi8乾用PCSJg乾用图4交流过电流测试图a. 按图3、4连接线路;b. 把控制面板上的AC-I的端子拔掉，在ACJ的端子的2、4脚加入对应等效电流的交流电压信号。如图4电流等效电压的关系：5A=lV交流过电流整定值24A对应的等效交流电压为4.8Vrms.c. 电网频率为50Hz,加入对应频率的交流电压信号，从整定值的90%缓慢（0.IV步长）增加到过流保护点，记录此时电压VI,换算成电流值；d. 交流电压信号跳变：从OV开始跳变到V1+0.2,从OV开始跳变到过流保护整定值的110%,从OV开始跳变到过流保护整定值的150%,分别测量保护动作的时间；e. 电网的频率设为60Hz,重复Cd步骤；判定标准：1、交流过流，保护装置能正常动作（查看GB信号变为高电平），并且LED屏上显示故障一致；2、保护点在保护整定值的5%内，整定值最大不超过150%；3、保护动作时间在0.5秒以内。1.2 直流过欠压保护测试方法:PCSiI戟用图5直流过欠压测试图a.按图3、5接线路；b.把控制面板上的SoIar_VdC端子拔掉，从PV-C）V/UV端子外加直流电压信号，1脚为正,2脚为负。直流信号与实际直流电压关系：模拟信号IV=实际电压122.67V；c.电网频率为50Hz,直流电压从保护整定值的90%缓慢（IOlV步长）增加到保护点，记录保护点的电压值VI,换算成实际电压值；d.直流电压过压跳变：从额定电压开始跳变增加到保护点电压V1+0.01,从额定电压开始跳变增加到保护整定值的110%,从额定电压开始跳变增加到保护整定值的150%,分别测试量保护动作时间；e.直流电压从保护整定值的110%缓慢下降（0.01V步长）到保护装置动作为止，测量直流电压值V2；f.直流电压欠压跳变：从额定电压开始跳变下降到保护点电压V2-0.01,从额定电压开始跳变下降到保护整定值的90%,从额定电压开始跳变下降到保护整定值的80%,测试量保护动作时间；g.电网频率设为60Hz,重复Cf步骤。判定标准：1、直流过、欠压时保护装置能正常动作,并且LED屏上显示故障一致；2、保护点在保护装置整定值的5%内；3、保护动作时间在0.5秒以内。1.3 直流分量检测测试方法：PCSig戟用PCSiI乾用图6直流分量检测图a. 按图3、6连接线路；b. 把控制面板上的AC的端子拔掉，在ACJ的端子的2、4脚外加带有直流偏置的等效电流的交流电压信号。如图6。（交流电流等效电压的关系：5A=1V,额定电流的1%相当于40mV的直流电压偏置；c. 电网频率设为50Hz,外加直流偏置电压从OV缓慢增加（HmV步长）到保护装置动作，测量电压值VI；d. 直流偏置电压跳变：从OV一次性跳变到保护点Vl+2mV,从OV一次性跳变到保护值110%(1%的110%为44mV),从OV一次性跳变到保护值150%测量动作时间；e. 电网频率设为60Hz,重复cf步骤。判定标准：1、检测到直流分量时保护装置能正常动作,并且LED屏上显示故障一致；2、保护点在额定输出电流的1%内；3、保护动作时间在0.5秒以内2实际运转测试2.1 交流过电压及欠压测试测试方法：图7a. 按图7连接线路；b. 交流额定电压、频率50Hz,逆变器输出额定，线路阻抗为短路；c. 从过电压整定值的95%缓慢上升(0.1V)交流电压，OVR检测出电压异常、测量解列逆变器的电压检测值VI；d. 交流电压上升跳变：从额定电压开始跳变到过压保护点电压V1+2V,从额定电压开始跳变到整定值的105%,从额定电压开始跳变到整定值的120%,OVR检测电压异常、分别测量使逆变器解列为止的检测时间e. 将交流电压从欠压检测整定值的105%开始缓慢下降(0.1V),UVR检测电压异常、测量解列逆变器的电压检测值Vlof. 交流电压下降跳变：从额定电压开始跳变到欠压保护点V1-2V,从额定电压开始跳变到欠压整定值的95%,从额定电压开始跳变到欠压整定值的85%,UVR检测电压异常、测量使逆变器解列为止的检测时限。g. 电网频率设为60Hz,重复Cf步骤。判定标准：1、检测出异常电压，保护装置能正常动作,并且LED屏上显示故障一致；2、保护点在整定值的±2%以内；3、保护动作时间在整定值的士0.1以内4、即使系统电压正常的复电，保证规定的时间（例：150秒）不再并网。另外运行开关等即使输入了运行动作信号，在防止再并网时间内也不能动作2.2 频率上升和下降保护测试方法：a. 按图7连接线路；b. 交流额定电压、频率50Hz,逆变器输出额定，线路阻抗为短路；c. 从频率上升检测整定值的-0.5H将频率缓慢上升（0.01Hz）,测出OFR检测频率上升使逆变器解列的频率值。d. 频率上升跳变：从额定频率开始跳变到过频率保护点FL从额定频率开始跳变到过频保护整定值的105%从额定频率开始跳变到过频保护整定值的120%,测出OFR频率异常使逆变器解列为止的时间。e. 从频率下降检测整定值的+0.5Hz将频率缓慢下降（0.0IHZ）、测出UFR频率异常使逆变器解列的频率值F2。f. 频率下降跳变：从额定频率开始跳变到欠频保护点F2,从额定频率开始跳变到欠频保护整定值的95%,从额定频率开始跳变到欠频保护整定值的85%,测出UFR频率异常使逆变器解列为止的时间。g. 电网频率设为60Hz,重复Cf步骤。判定标准：1、检测出频率异常，保护装置能正常动作，并且LED屏上显示故障一致；2、保护点在整定值的±0.1HZ以内；3、保护动作时间在整定值的±0.1以内；4、即使系统电压正常的复电，保证规格书上规定的时间（例：150秒）不再并网。另外运行开关等即使输入了运行动作信号，在防止再并网时间内也不能动作。2.3 防止单独运转测试测试方法：图8防止单独运转测试a. 按图8连接线路；b. 交流额定电压、频率50Hz,逆变器输出额定，线路阻抗为短路。c. 调节。点，接入R负载为最大负载，使得到电网的电流为0,再接入电感负载、电容负载，使得到电网的电流为0d. 均衡性负载：接上惯性力矩为0.014kg*m2以上的电机。RLC的功率值按下表设置；e. 不均衡负载：RLC功率按下表设置。表：负载功率设置（有功功率，无功功率）-10,+10-5,+100,+10+5,+10+10,+10-10,+5-5,+50,+5+5,+5+10,+5-10,0-5,00.0+5,0+10,0-10,-5-5,-50,-5+5,-5+10,-5-10,-10-5,-100,-10+5,-10+10,-10f. 分别以被动模式（屏蔽主动模式）、主动模式（屏蔽被动模式）、被动和主动结合模式进行试验。断开电网连接开关，测量逆变器保护的时间。g. 电网频率设为60Hz,重复cf步骤。判定标准：被动模式:检测单独运转、0.5秒以内保护功能正常动作,这时容许被动模式的检测有死区（小于5个点），但尽量不要出现；即使电网复电，单独运转检测后一定时间（5秒左右）内不会再重主动模式：检测单独运转、0.51秒以内保护功能正常动作；即使电网复电，在规定的时间（如150秒左右）内不会再并网；被动、主动结合模式：以被动模式检测单独运转、1秒以内保护功能正常动作；以主动模式检测单独运转、0.51秒以内保护功能正常动作。即使电网复电，以被动模式检测，保护的情况，单独运转检测后一定时间（5秒左右）内不会再重启，以主动模式检测，保护的情况，在规定的时间（如150秒左右）内不会再并网。2.4 复电后规定时间内阻止再并网测试测试方法：图9并网测试图a. 按图9连接线路，b. 交流额定电压、频率50Hz,逆变器输出额定，线路阻抗为短路，用电流探头检测交流源处的电流；c. 断开电网连接开关，保持10秒后（考虑断电5秒和更长的时间），再合上电网连接开关。测量从复电后（观察交流源处电流），到逆变器再次自动并网的时间。另外，人为投入并网功能时，在规定时间内（设定时间，如150秒）不执行。d. 电网频率改为60Hz,重复以上步骤。判定标准：检测电网断开后，即使电网复电，在规定的时间（如150秒左右）内不会再并网。并且，人为投入并
