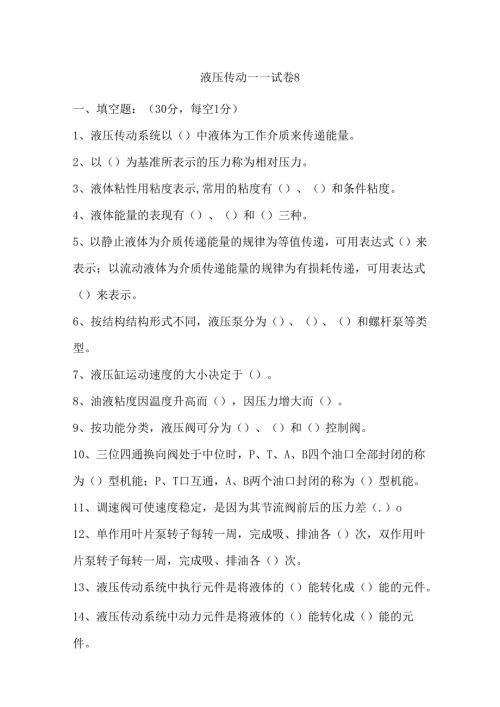

《液压传动》课程试卷8.docx

液压传动一一试卷8一、填空题：（30分，每空1分）1、液压传动系统以（）中液体为工作介质来传递能量。2、以（）为基准所表示的压力称为相对压力。3、液体粘性用粘度表示,常用的粘度有（）、（）和条件粘度。4、液体能量的表现有（）、（）和（）三种。5、以静止液体为介质传递能量的规律为等值传递，可用表达式（）来表示；以流动液体为介质传递能量的规律为有损耗传递，可用表达式（）来表示。6、按结构结构形式不同，液压泵分为（）、（）、（）和螺杆泵等类型。7、液压缸运动速度的大小决定于（）。8、油液粘度因温度升高而（），因压力增大而（）。9、按功能分类，液压阀可分为（）、（）和（）控制阀。10、三位四通换向阀处于中位时，P、T、A、B四个油口全部封闭的称为（）型机能；P、T口互通，A、B两个油口封闭的称为（）型机能。11、调速阀可使速度稳定，是因为其节流阀前后的压力差（.）o12、单作用叶片泵转子每转一周，完成吸、排油各（）次，双作用叶片泵转子每转一周，完成吸、排油各（）次。13、液压传动系统中执行元件是将液体的（）能转化成（）能的元件。14、液压传动系统中动力元件是将液体的（）能转化成（）能的元件。15、溢流阀能使其（）压力保持恒定，（定值）减压阀能使其（）压力保持恒定。二、判断题：（10分，每题1分）1、液体只有在流动是才呈现粘性。（）2、用压力表测量的压力数值是绝对压力。（）3、流量可以改变的液压泵称为变量泵。（）4、雷诺数是判断层流和湍流的依据。（）5、双作用液压缸，可以用于双向负载基本相同的场合。（）6、换向阀是借助阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。（）7、三位换向阀中位机能为M型，中位工作时，油路卸荷，重新启动时冲击较大。（）8、溢流阀的用途为溢流的同时实现稳压。（）9、顺序阀的功能是利用液压系统的压力变化来控制油路的通断，从而实现顺序控制。（）10、作用于活塞的推力越大，活塞运动的速度就越快。（）三、选择题：（15分，每题1分）1、以下（）不属于描述液压传动工作介质的物理性质。A.粘性B.可压缩性C.惯性D.密度2、以下（）不属于液压油的品种类型。A.矿油型液压油B.乳化型液压油C.合成型液压油D.润滑油3、连续性方程是（）在流体力学中的表现形式。A.质量守恒定律B.动量定理C.能量守恒定律D.牛顿内摩擦定律4、图示直水管中，其中截面I处的压力是IMPa,截面11处的压力是0.5MPa,据此知直水管中的流动方向是（）oA.水由截面I流向截面11B.水由截面11流向截面IC.水是静止的D.水由截面I流向截面11,又由水由截面11流向截面I往复循环5、液压系统中压力表所指示的压力为（）oA.绝对压力B.相对压力C.大气压力D.真空度6、（）叶片泵运转时，存在不平衡的径向力。A.双作用B.单作用C.多作用D.容积式7、液压泵能够实现吸油和压油，是由于泵的（）周期变化。A.动能B.压力能C.密封容积D.流动方向8、液压缸有效面积一定时，其活塞运动的速度由（）来决定。A.压力B.流量C.排量D.负载9、对柱塞缸描述不正确的是（）。A.单作用液压缸B.双作用液压缸C.适用于长行程D.输出推力与缸筒内径无关10、下面哪一项不是溢流阀的功用（）oA.用作安全阀B.用作背压阀C.用作顺序阀D.用作卸荷阀IK直动型溢流阀一般用于（）。A.低压系统B.中压系统C.高压系统D,超高压系统12、以下（）对减压阀的描述是不正确的。A.阀口常开B.可用作背压阀C.保持出口压力恒定D.出口处压力控制阀芯13、调速阀一般由定差减压阀和（）串联组成。A.溢流阀B.节流阀C.顺序阀D.单向阀14、液压系统中执行元件短时间停止运动可采用（），以达到节省动力损耗，减少液压系统发热，延长泵的使用寿命。A.减压回路B.保压回路C.卸荷回路D.平衡回路15、当用一个液压泵驱动的几个执行件需要按一定顺序依次工作时，应采用（）A.方向控制回路B.顺序控制回路C.调速回路D.保压回路四、问答题：（20分，每题4分）1、液压传动系统由哪些组成部分？各部分的作用是什么？2、绘图说明绝对压力、相对压力、真空度三者的关系。3、构成容积式液压泵的两个必备条件？4.什么是三位换向阀的中位机能？画出三种换向阀中位机能符号。5、液压缸的作用是什么？有哪些常用的类型？五、写出图示符号名称（10分，每题1分）六、计算题：（5分）1.在图示液压缸装置di=20mm,J2=40mm,D1=75mm,D2=125mm,qvi=25L11m,求Vl、七、分析题：（10分，每动作2分）某液压系统如图示，液压缸动作循环为“快进一工进一快退一原位停止，泵卸荷L试分析该系统，并填写电磁铁动作顺序表（通电电磁铁动作顺序表IYA2YA3YA4YA快进Z进快退停止
