《液压传动》课程试卷6.docx

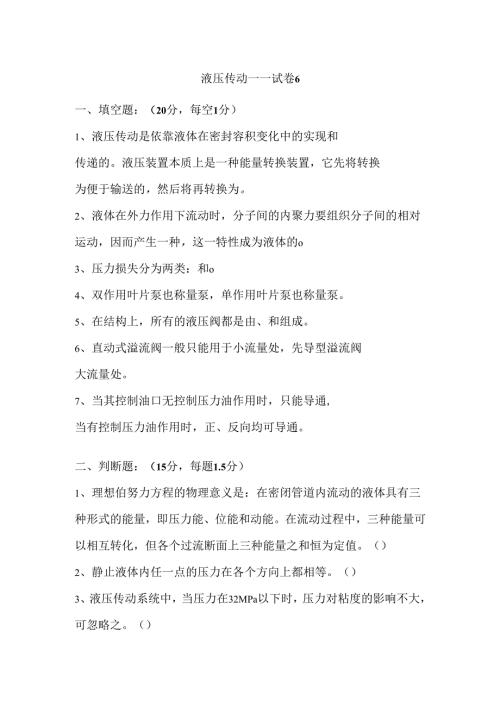

液压传动一一试卷6一、填空题：（20分，每空1分）1、液压传动是依靠液体在密封容积变化中的实现和传递的。液压装置本质上是一种能量转换装置，它先将转换为便于输送的，然后将再转换为。2、液体在外力作用下流动时，分子间的内聚力要组织分子间的相对运动，因而产生一种，这一特性成为液体的o3、压力损失分为两类：和o4、双作用叶片泵也称量泵，单作用叶片泵也称量泵。5、在结构上，所有的液压阀都是由、和组成。6、直动式溢流阀一般只能用于小流量处，先导型溢流阀大流量处。7、当其控制油口无控制压力油作用时，只能导通,当有控制压力油作用时，正、反向均可导通。二、判断题：（15分，每题1.5分）1、理想伯努力方程的物理意义是：在密闭管道内流动的液体具有三种形式的能量，即压力能、位能和动能。在流动过程中，三种能量可以相互转化，但各个过流断面上三种能量之和恒为定值。（）2、静止液体内任一点的压力在各个方向上都相等。（）3、液压传动系统中，当压力在32MPa以下时，压力对粘度的影响不大，可忽略之。（）4、用压力表测量的压力数值是绝对压力。（）5、齿轮泵中，以齿轮啮合处的间隙为最大。（）6、阀的规格大小用通径Dg表示，Dg是阀进、出油口的名义尺寸，它和实际尺寸不一定相等。（）7、三位换向阀中位机能为M型，中位工作时，油路卸荷，重新启动时冲击较大。（）8、在节流调速回路中，大量油液由溢流阀溢流回油箱，是能量损失大，温升高，效率低的主要原因。（）9、比例电磁铁的吸力与通过其线圈的直流电流强度成正比。（）10、液体所受的压力增大时，粘度也随之增大。（）三、问答题：（30分）1、液压传动系统由哪些组成部分？各部分的作用是什么？2、什么是压力？压力有几种表示方法，分别是什么？试作图表示他们的关系？3、从能量观点看，液压泵与液压马达有什么区别和联系？4、何谓换向阀的“通”和“位”？并举例说明。5、在液压系统中，可以做背压阀的有哪些元件？四、计算题：（20分）1 .在图示液压缸装置4=20mm,J2=40mm,D1=75mm,D2=125mm,qvl=25L11in,求V、V2和纵2各为多少。2 .液压泵安装如图所示，已知泵的输出流量必=25Ln,吸油管直径d=2511m,泉的吸油口距油箱液面的高度H=O.4m11,设油的运动粘度v=20ms,密度夕=900kg/疝。若仅考虑吸油管中的沿程压力损失，试计算液压泵吸油口处的真空度。（12分）五、分析题：（15分）按图示液压回路回答下列问题：（20分）1.分析回路，填写电磁铁和行程阀的动作顺序表;IYA2YA3YA行程阀快进工进快退停止泵卸荷2. 此回路工进时的调速回路为调速回路，其速度由调定。3. 三位五通换向阀的中位机能是什么型的？
