《液压传动》课程试卷7.docx

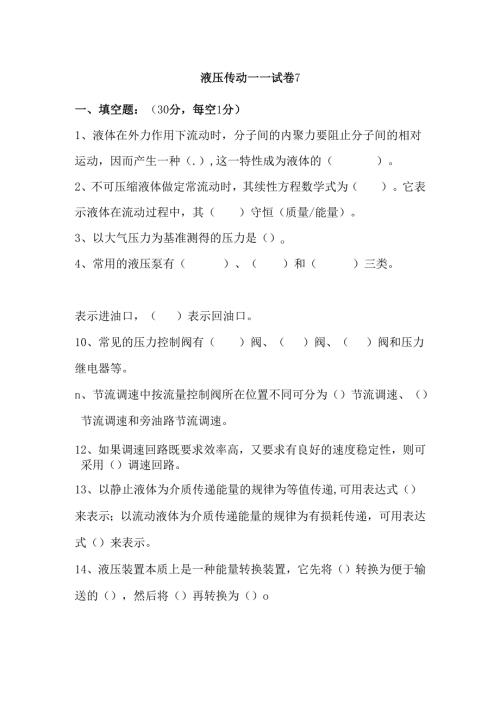

液压传动一一试卷7一、填空题：（30分，每空1分）1、液体在外力作用下流动时，分子间的内聚力要阻止分子间的相对运动，因而产生一种（.）,这一特性成为液体的（）。2、不可压缩液体做定常流动时，其续性方程数学式为（）。它表示液体在流动过程中，其（）守恒（质量/能量）。3、以大气压力为基准测得的压力是（）o4、常用的液压泵有（）、（）和（）三类。5、柱塞缸由于柱塞与缸筒无配合要求,所以它特别适用于行程（）的场合。6、活塞式液压缸分为（）活塞缸和（）活塞缸两种结构。7、在结构上，所有的液压阀都是由（）、（）和（）组成。8、减压阀常态时阀口常（）（开/闭），溢流阀常态时阀口常（）（开/闭）。9、若换向阀四个油口有钢印标记:“A”、"P”、"T”、“B”,其中（）表示进油口，（）表示回油口。10、常见的压力控制阀有（）阀、（）阀、（）阀和压力继电器等。n、节流调速中按流量控制阀所在位置不同可分为（）节流调速、（）节流调速和旁油路节流调速。12、如果调速回路既要求效率高，又要求有良好的速度稳定性，则可采用（）调速回路。13、以静止液体为介质传递能量的规律为等值传递,可用表达式（）来表示；以流动液体为介质传递能量的规律为有损耗传递，可用表达式（）来表示。14、液压装置本质上是一种能量转换装置，它先将（）转换为便于输送的（），然后将（）再转换为（）o二、判断题：（10分，每题1分）1、一个完整的液压传动系统通常有五大部分组成，其中动力元件和执行元件都属于能量转换元件。（）2、静止液体内任一点的压力在各个方向上都相等。（）3、绝对压力是以大气压为基准表示的压力。（）4、某种特定液压油的粘性随着温度的升高会增大。（）5、双作用叶片泵是一种典型的定量泵，工作时泵传动轴转一圈完成吸油、压油各两次。（）6、单杆活塞式液压缸的伸出、退回速度相等。（）7、三位换向阀中位机能为M型，中位工作时，油路卸荷，重新启动时冲击较大。（）8、在节流调速回路中，大量油液由溢流阀溢流回油箱，是能量损失大，温升高，效率低的主要原因。（）9、液压缸差动连接时，液压缸产生的推力比非差动连接时的作用力大。（）10、液体所受的压力升高时，粘度也随之增大。（）三、选择题：（10分，每题1分，选作10题）1、液压传动是依靠液体的（）来传递能量的。A.动能B.位能C.压力能D.机械能2、在液压油的牌号中，采用液压油在（）时运动粘度的平均值来标号。A.20oCB.30oCC.40oCD.50oC3、理想液体的伯努利方程中没有（）。A.动能B.位能C.热能D.压力能4、液压系统中压力表所指示的压力为（）oA.绝对压力B.相对压力C.大气压力D.真空度5、液体沿等直径直管流动时所产生的压力损失，称为（）。A.功率损失B.沿程压力损失C.效率损失D.局部压力损失6、在液压缸中应用广泛的是（）。A.活塞缸B.柱塞缸C.摆动缸D.组合缸7、差动连接的液压缸可使活塞实现（）。A.减速B.加速C.慢速D.快速8、压力继电器是将（）转变成电信号的转换装置。A.速度信号B.压力信号C.力信号D.温度信号9、中位时可以使液压缸锁紧、液压泵卸荷的是（）中位机能。A.H型B.M型C.0型D.P型10、在定量泵节流阀调速回路中，调速阀可以安装在回路的（）上。A.进油路B.回油路C.旁油路D.以上都正确H、液压系统的额定工作压力为IOMPa,安全阀的调定压力应为（）oA.0B.等于IOMPaC.小于IOMPaD.大于IOMpa四、问答题：（25分，每题5分）1、液压传动系统由哪些组成部分？各部分的作用是什么？2、什么是压力？绘图说明绝对压力、相对压力、真空度三者的关系。3、构成容积式液压泵的两个必备条件？4、何谓换向阀的“通”和“位”？并举例说明。5、液压缸的作用是什么？有哪些常用的类型？五、写出图示符号名称（10分）六、计算题：（5分）1、图示单活塞杆液压缸，已知活塞直径为D,活塞杆直径为d,缸承受负载分别为F,泵实际流量为q,不计损失和泄漏，若泵的出口压力足够大（即缸可运动），试求：（1）泵的出口压力P。（2）活塞运动速度u。)q七、分析题：（10分）按图示液压回路回答下列问题：1. 分析回路，填写电磁铁和行程阀的动作顺序表;IYA2YA3YA行程阀快进工进快退停止泵卸荷2. 此回路工进时的调速回路为调速回路，其速度由调定。3. 三位五通换向阀的中位机能是什么型的？
