《液压传动》课程试卷12.docx

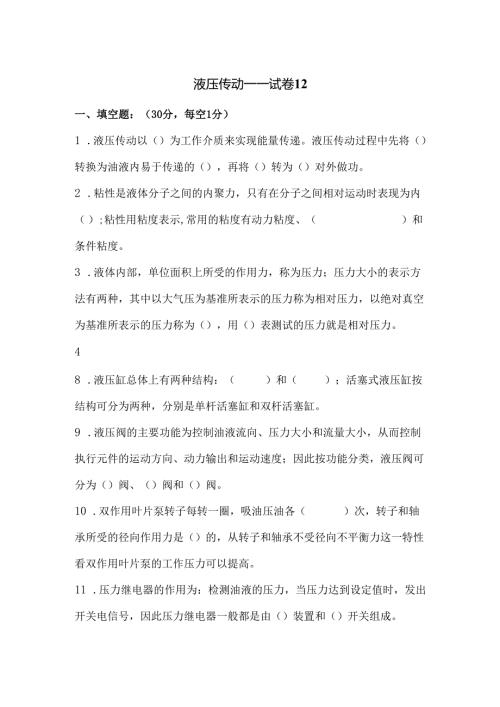

液压传动一一试卷12一、填空题：（30分，每空1分）1 .液压传动以（）为工作介质来实现能量传递。液压传动过程中先将（）转换为油液内易于传递的（），再将（）转为（）对外做功。2 .粘性是液体分子之间的内聚力，只有在分子之间相对运动时表现为内（）;粘性用粘度表示,常用的粘度有动力粘度、（）和条件粘度。3 .液体内部，单位面积上所受的作用力，称为压力；压力大小的表示方法有两种，其中以大气压为基准所表示的压力称为相对压力，以绝对真空为基准所表示的压力称为（），用（）表测试的压力就是相对压力。4 .伯努利方程指出，液体内部的能量有三种形式分别是动能、（）和（），其中液压系统用来传递能量的为（）。5 .以静止液体为介质，动力传递的规律为等值传递，可用公式（）来表示；以流动液体为介质，动力传递的规律为有损耗传递，可公式（）来表示。6 .所有液压泵的工作原理相同，但在结构形式不同，按照结构，液压泵分为（）、（）、（）和螺杆泵等类型；按液压泵输出流量是否可调，液压泵分为（）和（）。7 .根据连续性方程q=vA,可知液压缸确定后，缸的运动速度大小决定于（）08 .液压缸总体上有两种结构：（）和（）；活塞式液压缸按结构可分为两种，分别是单杆活塞缸和双杆活塞缸。9 .液压阀的主要功能为控制油液流向、压力大小和流量大小，从而控制执行元件的运动方向、动力输出和运动速度；因此按功能分类，液压阀可分为（）阀、（）阀和（）阀。10 .双作用叶片泵转子每转一圈，吸油压油各（）次，转子和轴承所受的径向作用力是（）的，从转子和轴承不受径向不平衡力这一特性看双作用叶片泵的工作压力可以提高。11 .压力继电器的作用为：检测油液的压力，当压力达到设定值时，发出开关电信号，因此压力继电器一般都是由（）装置和（）开关组成。二、判断题：（10分，每题1分）1.单杆液压缸缸筒固定，活塞移动时，可实现“快进一工进一快退”三个基本动作，其中有杆腔进油时用于驱动执行元件完成快退。（）2.压力表是液压传动系统中测试压力的重要元件，压力表测量的压力数值是油液的相对压力。（）3 .在各类型液压泵中，排量可以改变的液压泵称为变量泵。（）4 .先导型溢流阀稳定压力的效果比直动型溢流阀好。（）5 .双杆活塞液压缸，在工作油液流量一定的前提下，两个方向的运动速度相等。（）6 .液控单向阀的作用为正向导通，反向有条件的导通，另外液控单向阀的反向密封性好能用于缸的保压回路。（）7 .三位四通换向阀中位机能为Y型，中位工作时，液压泵保压。（）8 .溢流阀的用途为溢流的同时实现稳压，所以，溢流阀只要溢流，阀进口处的压力是稳定的。（）9 .顺序阀利用控制油路的压力变化来控制进油口A和出油口B的通断，从而实现执行元件顺序控制。（）10 .在活塞式液压缸中，作用于活塞的流量越大，活塞运动的速度就越快。（）三、问答题：（30分，每题6分）1 .液压传动系统由哪五部分组成？2 .请说明方向控制阀的功能作用。3 .请画出定量泵和单向变量泵的图形符号。4 .画出两种常用三位四通换向阀中位机能的符号。5 .请说明活塞缸的使用场合？四、写出图示符号名称（10分，每题2分）五、计算题：（10分）所示为互通两个液压缸，小活塞的面积分别为12平方厘米，小活塞上有一只猴子IOkg,大活塞有一辆卡车重300Okg,问大活塞的直径为多少，猴子就能举起卡车？六、分析题：（10分）某液压系统如图示，试分析该系统，并完成以下各题。1、指出各元件名称：元件；元件2；元件3；元件4；元件5；元件6；2、指出各元件作用：元件1作用：;元件2作用；元件6作用;元件3作用：左位作用；中位作用;右位作用;
