《液压传动》课程试卷17.docx

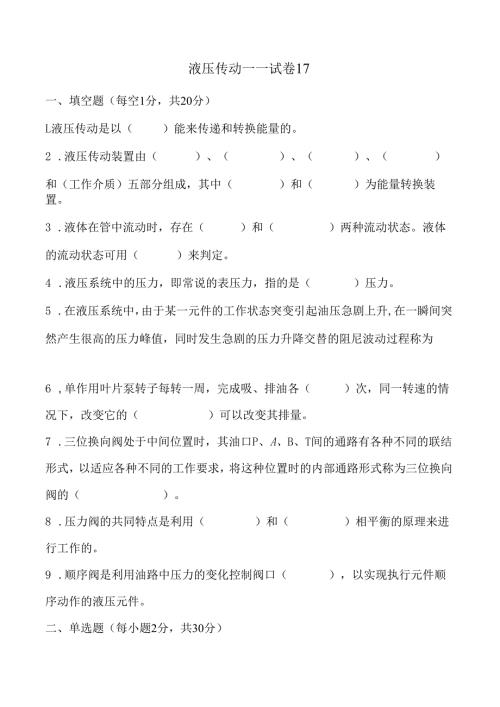

液压传动一一试卷17一、填空题（每空1分，共20分）L液压传动是以（）能来传递和转换能量的。2 .液压传动装置由（）、（）、（）、（）和（工作介质）五部分组成，其中（）和（）为能量转换装置。3 .液体在管中流动时，存在（）和（）两种流动状态。液体的流动状态可用（）来判定。4 .液压系统中的压力，即常说的表压力，指的是（）压力。5 .在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为6 ,单作用叶片泵转子每转一周，完成吸、排油各（）次，同一转速的情况下，改变它的（）可以改变其排量。7 .三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（）。8 .压力阀的共同特点是利用（）和（）相平衡的原理来进行工作的。9 .顺序阀是利用油路中压力的变化控制阀口（），以实现执行元件顺序动作的液压元件。二、单选题（每小题2分，共30分）1 .压力对粘度的影响是（）A没有影响B影响不大C压力升高，粘度降低D压力升高，粘度显著升高2 .目前，90%以上的液压系统采用（）A合成型液压液B石油型液压油C乳化型液压液D磷酸脂液3 .一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C管内的相对压力为正值D管内的相对压力等于零4 .如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（）A没有空隙B没有泄漏C流量是相等的D上述说法都是正确的5 .在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（）ARe紊流Re临界Re层流CRe紊流Re临界Re层流6 .有卸荷功能的中位机能是（AH、K、M型CM、0、D型7 .顺序阀的主要作用是（A定压、溢流、过载保护C降低油液压力供给低压部件切断BRe紊流二Re临界二Re层流DRe临界Re层流Re紊流）B0、P、Y型DP、A、X型B背压、远程调压D利用压力变化以控制油路的接通或）时有较高的速度刚度B重载低速D轻载高速8 .旁油路节流调速回路在（A重载高速C轻载低速9 .调速阀可以实现（）A执行部件速度的调节B执行部件的运行速度不因负载而变化C调速阀中的节流阀两端压差保持恒定D以上都正确10 .可以承受负值负载的节流调速回路是（）A进油路节流调速回路B旁油路节流调速回路C回油路节流调速回路D三种回路都可以11 .流量连续性方程是（）在流体力学中的表达形式，而伯努利方程是（）在流体力学中的表达形式。A、能量守恒定律；B、动量定理；C、质量守恒定律；D、其他；12 .液压系统的最大工作压力为IoMPa,安全阀的调定压力应为（C）A、等于lOMPa；B、小于lOMPa；C、大于IOMPa13 .（）叶片泵运转时，存在不平衡的径向力；（）叶片泉运转时，不平衡径向力相抵消，受力情况较好。A、单作用；B、双作用。14、有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泉的出口压力为（）；并联在液压泵的出口，泉的出口压力又为（A）。A、5MPa；B、10MPa；C、15MPa；D、20MPa；15.在先导式减压阀工作时，先导阀的作用主要是（），而主阀的作用主要作用是（）oA、减压；B、增压；C、调压。三、图形符号识别题（每题2分，共20分）Mm1 fCTn2 MEk3令0-4师6.R10.一四、分析题（每题5分，30分）分析以下各回路，指出各图中压力计的读数。（每小题2分，共12分）5.1.2.
