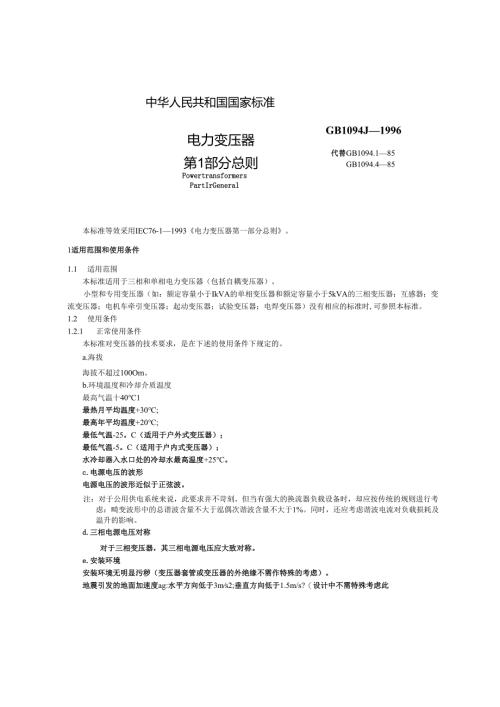

中华人民共和国国家标准电力变压器第1部分总则GB1094J1996代替GB1094.185GB1094.485PowertransformersPartIrGeneral本标准等效采用IEC76-11993电力变压器第一部分总则。1适用范围和使用条件1.1 适用范围本标准适用于三相和单相电力变压器（包括自耦变压器）。小型和专用变压器（如：额定容量小于IkVA的单相变压器和额定容量小于5kVA的三相变压器；互感器；变流变压器；电机车牵引变压器；起动变压器；试验变压器；电焊变压器）没有相应的标准时,可参照本标准。1.2 使用条件1.2.1 正常使用条件本标准对变压器的技术要求，是在下述的使用条件下规定的。a.海拔海拔不超过100Om。b.环境温度和冷却介质温度最高气温十401最热月平均温度+30;最高年平均温度+20;最低气温-25。C（适用于户外式变压器）；最低气温-5。C（适用于户内式变压器）；水冷却器入水口处的冷却水最高温度+25。c.电源电压的波形电源电压的波形近似于正弦波。注：对于公用供电系统来说，此要求并不苛刻。但当有强大的换流器负载设备时，却应按传统的规则进行考虑：畸变波形中的总谐波含量不大于泓偶次谐波含量不大于1%。同时，还应考虑谐波电流对负载损耗及温升的影响。d.三相电源电压对称对于三相变压器，其三相电源电压应大致对称。e.安装环境安装环境无明显污秽（变压器套管或变压器的外绝缘不需作特殊的考虑）。地震引发的地面加速度ag:水平方向低于3ms2;垂直方向低于1.5m/s?（设计中不需特殊考虑此3.1.5干式变压器铁心和绕组都不浸入绝缘液体中的变压器。3.1.6油保护系统在油浸式变压器中，为适应油的热膨胀而设置的油保护系统，以减少或防止油与外部空气相接触。3.2端子和中性点3.2.1端子用于将绕组与外部导线相连接的导电部件。3.2.2线路端子用于连结电网络导线的一种端子。3.2.3中性点对称电压系统中，通常处于零电位的一点。3.2.4中性点端子a.对三相变压器或由单相变压器组成的三相组指连接星形联结或曲折形联结公共点（中性点）的端子。b.对单相变压器指连接网络中性点的端子。3.2.5对应端子变压器不同绕组标有相同字母或对应符号的端子。3.3绕组3.3-1绕组构成与变压器标注的某一电压值相对应的电气线路的一组线匝。注；对于三相变压器，指三个相绕组的组合。3.3.2带分接绕组有效匝数可以逐级改变的绕组。3.3.3相绕组构成三相绕组的一个相的线匝组合。注：“相缴a”一词不应与某一心柱上所有线圈的组装体混同。3.3.4高压绕组具有最高额定电压的绕组。3.3.5低压绕组具有最低额定电压的绕组。注：对于增压变压器，较低额定电压的缀a可能具有较高的绝缘水平。3.3.6中压绕组多绕组变压器中的一个绕组，其额定电压在最高额定电压和最低额定电压之间。3.3.7辅助绕组只承担比变压器额定容量小得多的负载绕组。3.3.8稳定绕组在星形-星形联结或星形-曲折形联结的变压器中，为减小星形联结绕组的零序阻抗而专门设计的一种辅助的三角形联结的绕组。注：此缀a只有在三相不雌到外部电路时，才演定绕组。3.3.9公共绕组自耦变压器有关绕组的公共部分。3-3.10串联绕组欧姆数表示的阻抗。注；由于零序阻抗还取决于其他绕组的连接方法和负载，因而零序阻抗可有几个值。零序阻抗可随电流和温度变化，特别是在没有任何三角形联结绕组的变压器中。零序阻抗也可用与（正序）短路阻抗同样的方法表示为相对值。3.8 温升所考虑部位的温度与外部冷却介质温度之差。3.9 绝缘变压器绝缘的有关术语，按GB1094.3的规定。3. 10联结3.1.1 星形联结（Y-联结）三相变压器每个相绕组的一端或组成三相组的单相变压器的三个具有相同额定电压绕组的一端连接到一个公共点（中性点），而另一端连接到相应的线路端子。3.1.2 三角形联结（D联结）三相变压器的三个相绕组或组成三相组的单相变压器的三个具有相同额定电压绕组相互串联连接成一个闭合回路。3.10.3开口三角形联结三相变压器的三个相绕组或组成三相组的单相变压器的三个绕组相互串联连接，但三角形的一个角不闭合。3.10.4曲折形联结（Z联结）三相变压器每个相绕组的一端连接到一个公共点（中性点），每个相绕组包括两部分，每一部分感应电压的相位各不相同。注：通常这两部分的匝数相同。3.10.5开路绕组不在三相变压器内部相互连接的各相绕组。3.10.6三相绕组的相位移当正序电压施加于按字母或数字顺序标志的高压端子时，低压（中压）绕组和高压绕组中性点（真实的或假设的）与相应线路端子间的电压相量的角度差。这些相量均假定按逆时针方向旋转。注以高压绕组相量为基准，任何其他绕组的相位移均用传统的时钟序数表示。即当高压绕组相量位于“12”，其他绕组相量用时钟序数表示（时钟序数越大，表示相位蝙后）。3-10.7联结组标号用一组字母和时钟序数指示高压、中压（如果有）及低压绕组的联结方式，且表示中压、低压绕组对高压绕组相位移关系的通用标号。3-11试验分类3.11.1 例行试验每台变压器都要承受的试验。3.11.2 型式试验在一台有代表性的变压器上所进行的试验，以证明被代表的变压器也符合规定要求（但例行试验除外）。注：如果变压器在额定值和结构方面完全相同，则认为其中一台可以代表。若一台变压器在额定值或其他特性与其余变压器的差异不大时，对其所做的型式献也可认为有效，其差异应由制造厂和用户协议进行规定。3.11.3 特殊试验除型式试验和例行试验外，按制造厂和用户协议所进行的试验。3.12与冷却有关的气象数据3. 12.1月平均温度某一月份中，日最高温度的平均数与日最低温度的平均数之和的一半的多年统计值。4. 12.2年平均温度全年中，各月平均温度之和的1/12。4额定值5. 1额定容量变压器每一绕组应规定其额定容量，并标志在铭牌上。额定容量指的是连续负载。是负载损耗及温升的基础，也是制造厂的保证。如果对不同的条件（例如：对不同的冷却方式）规定了不同的视在功率，则取其最高值为额定容量。双绕组变压器只有一个额定容量值，两个绕组的额定容量值相同。将额定电压施加到变压器的一次绕组上，且只在一个二次绕组的端子上流过额定电流时，此变压器承受了与该对绕组相应的额定容量。变压器在正常使用条件下（见第1.2条），应能连续地输送额定容量（对于多绕组变压器，则是指定绕组额定容量的组合），且其温升不超过GB1094.2所规定的温升限值。注：按本条所阐述的额定容量，是指输入到变压器的视在功率值（包括变压器本身所吸取的有功功率和无功功率）。变压器输出给与二次缀&端子相连的电路的视在功率与额定容量不等。因为，变压器内部的电压降（或电压升）,二次端子之间的电压与额定电压不等。电压降的许可值（与负载功率因数有关）在额定电压和分接范围的技术规范中给出。5.2 负载周期在询价和合同中，除规定连续负载额定容量外，还可以指定暂时负载周期，在这种负载状态下，变压器应能按GB1094.2所规定的条件正常运行。注：暂时负载周期，特别用来作为大型电力变压器的暂时急救负载的设计和保证的基础。当没有上述规定时，变压器负载能力应按GB“15164及有关标准的规定。变压器所用的套管、分接开关和其他辅助设备，均不应限制变压器的负载能力。注：这些说明不适用于特殊用途的变压器，有的变压器不需要超过额定值的负载能力。对其他类型的变压器，应规要求。5.3 额定容量的优先数额定容量值应优先从GB321中RlO序列（100,125,160,200,250,315,400,500,630,800,1000,）中选取。5.4 在高于额定电压和（或）频率不稳定的情况下运行在负载状况（负载容量、功率因数以及相应的线间运行电压）下，确定额定电压和分接范围的方法，按GB/T13499的规定。在设备最高电压（Um）规定值内，电压与频率之比超过额定电压与额定频率之比，但不超过5%的“过励磁”时，变压器应能连续运行而无损坏。对于特殊的使用情况（例如变压器的有功功率可以在任何方向流通），在额定频率下，用户可规定变压器在高于105%的额定电压下运行，但不得超过110%的额定电压。对电流与电压的相互关系如果无特殊的要求，当电流为额定电流的K（OSKsI）倍时，按下面公式对电压U加以限制。U（%）=no5K2说明：I）IEC76.1中没有此段（4.4条第联）内容，按我国的运行条件而增加的。5对有一个带分接绕组的变压器的技术要求本章适用于只有一个带分接绕组的变压器。对于多绕组变压器，只适用于一对绕组间只有一个是带分接绕组的组合。对于自耦变压器，分接位于接地中性点处时，两个绕组的有效匝数同时在变。对于这样的变压器，有关分接的细节方面的要求，应按协议，但尽可能按本章的有关规定。6. 1分接范围的标志主分接应位于分接范围的中点（另有规定除外），其他分接用分接因数标志。分接位置数和电压比的变化范围用分接因数百分值与100之间的偏差作为简化标志。例：一台变压器，带分接绕组的额定电压为220kV,有17个分接，对称布置，其标志为；（220+8）×l.25%35kV若规定的分接范围不与额定电压对称布置时，其标志为：（220+l）×1.25%35kV注：此简化标志，只表示带分旌且的分接布置不体现该缀!在运行中施加三的实际变化。详见52条和3条。每个分接参数的数据，应标志在铭牌上（见第7章）。受分接电压和分接电流的限制，某些分接可为“降低容量分接”。出现这些限制的边界分接，被称为“最大电压分接”或“最大电流分接”（见图1）。6.2 分接参数变化的标准类型及最大电压分接分接范围和分接位置数的简化标志，表示着变压器的变压比的变化范围，但不能充分表示分接参数的指定值。还必须补充一些数据，如：可以用表格列出每个分接的分接容量、分接电压和分接电流，或用文字说明其调压种类和“满容量分接”的限制范围。分接电压调节应选择恒磁通调压（CFVV）、变磁通调压（VFVV）和混合调压（CbVV）。分接电压调节见图1。图Ia:恒磁通调压（CFVV）指出了最大电流分接的选择点。图1b:变磁通调压（VFVV）指出了最大电流分接的选择点。图1c:混合调压（CbVV）指出了转折点的分接的位置（位于正分接范围），与最大电压分接UA和最大电流分接Ig相对应（IS为常数，在超过转折点后，不再上升）。图中也指出最大电流分接的选择点（在CFVV区域内）。分接电压调节应符合下述规定：a.恒磁通调压适用于分接因数低于最大电压分接因数的各分接；b.变磁通调压适用于分接因数高于最大电压分接因数的各分接。6.3 分接容量除以下规定外，所有分接均应为满容量分接。额定容量在2500kVA及以下，且分接范围在士5%之内的独立绕组变压器中，所有负分接绕组中的分接电流等于额定电流，这表明其主分接是“最大电流分接”。在分接范围超过士5%的变压器中，可能要对其分接电压或分接电流规定限值，否则会明显超过额定值。当规定这些限制时，某些分接即为“降低容量分接”。当分接因数不等于1时，对于满容量分接，其分接电流有可能会超过额定电流。在恒磁通调压下的负分接（见图Ia）,带分接的绕组会出现这种情况；在变磁通下的正分接（见图1b）,不带分
