CECS 115：2000干式电力变压器选用验收运行及维护规程.docx

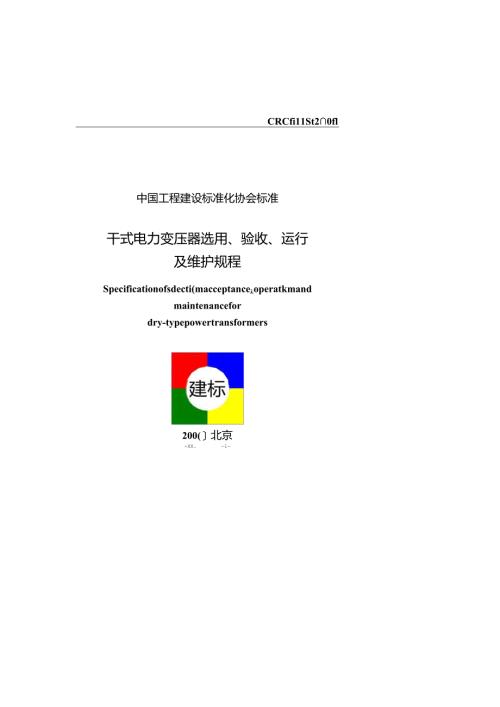

CRCfi11St20fl中国工程建设标准化协会标准干式电力变压器选用、验收、运行及维护规程Specificationofsdecti(macceptanceoperatkmandmaintenancefordry-typepowertransformers200(北京-XX.1刖5根据中国工程建设标准化协会(98)建标协字第20号文关于下达1998年第三批推荐性标准编制计划的函的要求,为规范干式电力变压器选用、验收，运行及维护等方面工作,制定本规程.本规程是根据国家现行有关标准，结合国内近年来的使用经验和国外资料等进行编制的。根据国家计委计标C19861649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求,现批准协会标准干式电力变压器选用、验收、运行及维护规程，编号为CECS1I5:2000,推荐给工程建设设计、施工和使用单位采用.本规程由中国工程建设标准化协会电气工程委员会归口管理(北京广安门外南滨河路33号电力建设研究所内，邮编：100O55),并负责解释。在使用中如发现需要修改和补充之处,请将意见和资料径寄解释单位.主编单位：中国工程建设标准化协会电气工程委员会国家电力公司电力建设研究所沈阳变压器研究所主要起草人：马长瀛朱英浩史有德焦西明陈叔涛夏业勤张仲波董振亚中国工程建设标准化协会2000年g月15日1-0-1为了使干式电力变压器的选用、安装验收、运行及维护做到经济合理、技术先进、供电可靠确保安全运行,制定本规程.I-0-2本规程适用于交流电压335kv干式电力变压器的新建、扩建工程建设及设备运行，维护工作.干式电抗器、干式接地变压器和干式消弧线圈等同类设备;高于35kv的干式电力变压器可参照本规程使用.-o-3干式电力变压器产品应符合国家现行技术标准的要求并应优先选用经国家鉴定、技术先进、节能、符合环保规定的定型产品.1-0-4干式电力变压器的选用、验收、运行及维护除应符合本规程外尚应符合国家现行有关技术标准的规定。与干式电力变压器安装相关的建筑工程施工，应符合国家现行相关技术标准的规定.工程建设标准全文信息系统20PCo2.2.3 干式电力变压器及主要配件（如有载调压开关、温控温显装置、风冷装置）应选择经质量认证的产品。2.2.4 安装干式电力变压器的室（洞）内应有独立的通风系统。运行在环境温度较高场所的干式电力变压器及户外阳光照射下的箱式变电站，应具备进一步改善通风的条件。应有以绕组温度来控制风冷装置适时投切的温控装置.运行在严寒低温条件下的干式电力变压器，其最大运行极限电流不应超过I5倍铭牌额定电流.2-2.5干式电力变压器接线组合的选择,应按当地电网运行状况确定。23额定容量选择2.2.5 干式电力变压器的额定容量（自然冷却）,应大于配电网络正常运行方式下的最大负荷并留有裕度。2.3.2 强迫风冷时干式电力变压器的允许容量,应大于使用场所的最大应急负荷.2.3.3 环境温度大于干式电力变压器的额定使用环境温度时,应与制造厂商定降容使用条件.2.3.4 安装于户外箱式电站内的干式电力变压器,应考虑一年中最热月份直接日照下箱壳内最高温度时的降容系数。2.3.5 干式电力变压器的阻抗应按现行国家标准干式电力变压器技术参数和要求GB10228选定.对大容量火电厂厂用干式电力变压器或其它有特殊要求的干式电力变压器,应按用户的要求确定,阻抗为10%及以上时，宜通过加装铁磁性外壳来防止因漏磁引起的电磁干扰。2.3.6 干式电力变压器额定使用寿命不应少于20年。2.4调压、温控和风机装直2.4.1 无激磁调压干式电力变压器的分接连接片调压范围为±5%Ue或±2X2.5%ue,配电变压器电源侧额定电压一般为35kv或38.5kv、20kv或23kv、IOkV或1O.5kv、6ikv或6.3kv、3kv或3.15kv,应根据装设处电网运行电压水平来选定，并根据电网运行电压水平偏移幅度进行低压侧电压水平校核，且应满足下列要求：按电源电压最低、变压器负荷最大,算出低压侧母线的最低电压Um,min,并宜满足um,min0.95ue;2按电源电压最高、变压器负荷最小,算出低压侧母线的最高电压IIm,ma,并宜满足Umn,maxl.05ue;当有条件停电调节分接连接片时,还应计及分接连接片的调档范围.2.4.2 当2.4.1的计算值不能满足低压侧电压波动要求时,应采用有载调压措施。调压措施的方式如下：1 35kv/310kV和20kv3-10kv的干式电力变压器,采用有载调压开关进行调压。2低压侧为04kv的干式电力变压器，除采用有载调压开关进行调压外，对中小容量干式电力变压器，当技术经济比较合理时,也可采用装于低压侧的串接补偿自动稳压器进行有载自动调压.335kv0.4kv的干式电力变压器，当技术经济比较合理时，宜采用装于低压侧的串接补偿自动稳压器进行有载自动调压。2.4.3 630KVA及以上的干式电力变压器应设温控或温显装置。温控.温显装置应满足抗震、电磁干扰不敏感.显示数字和动作正确以及使用寿命的要求.当采用膨胀式温控器时,膨胀式温控器还应满足干式电力变压器风机起停、超温报警和超温跳闸的触发信号要求,其接点应能4工程建设标准全文信息系统在测量范围内根据使用要求设定.膨胀式温控器的质量保证期不应低于10年。当采用电子式温控温显器时,其输入输出端子应采用接插件结构.电子式温控温显器的质量保证期不应低于5年。2.4.4 用于重要场所和容量较大或35kv的干式电力变压器,宜同时装设膨胀式温控器和电子式温控温显器.2.4.5 2000KVA及以下的干式电力变压器宜采用单相电动机驱动的风冷装置.当采用三相电动机时,应具备过热、过流和短路保护装置,并采取缺相保护和监视电动机旋转方向的措施。在重要场合风冷装置应采用自动切换的双电源系统供电。3设备检验及安装验收3-1设备检验3-干式电力变压器到达现场后应进行下列内容检验：1包装及防潮设施完好,无雨水浸入痕迹；2产品的铭牌参数'外形尺寸、外形结构、重量、引线方向等,符合合同要求和国家现行有关标准的规定；3产品说明书,检验合格证、出厂试验报告、装箱清单等随机文件齐全；4附件和备品的规格、数量与装箱清单相符.312干式电力变压器安装时,经检查应符合下列要求：1所有紧固件紧固,绝缘件完好；2金属部件无锈蚀,无损伤,铁芯无多点接地；3绕组完好,无变形、无位移、无损伤，内部无杂物,表面光滑无裂纹；4引线、连接导体间和对地的距离符合国家现行有关标准的规定或合同要求,裸导体表面无损伤、毛刺和尖角,焊接良好.5规定接地的部位有明显的标志,并配有符合标准的螺帽、螺栓（就位后即行接地,器身水平固定牢固）O3-1-3无励磁分接开关安装时经检查应符合下列要求：1无励磁分接开关完好无损，安装正确,操作灵活,分接位置指示与绕组分接头位置对应正确；2操作部件完好,绝缘良好,无损伤和受潮，固定良好；3无励磁分接开关在操作三个循环后,每个分接位置测量触头接触电阻值不大于500S;4无励磁分接开关调换使用接线柱和连接导体者,接线柱所标示分接位置与绕组分接头位置对应正确；6工程建设标准全文信息系统5无励磁分接开关的接线柱和连接导体,表面清洁、无裂纹、无损伤、螺纹完好；片形连接导体表面光滑、无气孔.无砂眼、无夹渣以及无其它影响载流和机械强度等缺陷。3.1.4有载分接开关安装时,经检查应符合下列要求：1有载分接开关装置符合设计要求；2手动、电动操作均应灵活,无卡滞,逐级控制正常，限位和重负荷保护正确可靠；3干式电力变压器未带电时,有载分接开关在操作十个循环后,切换动作正常,位置指示正确；4触头完好无损,接触良好,每对触头的接触电阻值不大于500u;5过渡电阻和连线完好，电阻值与铭牌数值相差不大于410%；6切换动作顺序和切换过程符合产品技术要求和国家现行有关标准的规定；7按制造厂的要求进行检查和调整试验。3-1-5冷却装置安装时,经检查应符合下列要求：1冷却装置整体完好,无损伤；2风扇电动机绝缘良好，并经绝缘试验合格,绝缘电阻大于0.5MQ,工频耐压1kvmin;3风扇叶片无裂纹,无变形,转动无卡阻现象；4电源导线绝缘良好，并经绝缘试验合格，绝缘电阻大于0.5M,工频耐压1kvmi,过流保护完好；5风道清洁无杂物6冷却装置安装牢固,运转时无异常振动,无异常噪声，电动机无异常发热.3-1-6温控、温显装置经检验应符合下列要求：1产品说明书、检验合格证、出厂校验报告、计量许可证或标志、质量认证书或标志.装箱清单等随机文件齐全；4干式电力变压器的运行及维护4-1运行的基本条件4-1-1干式电力变压器的运行技术文件应包括下列内容：1干式电力变压器履历卡片；2安装竣工后所移交的全部文件；3检修后移交的文件；4预防性试验记录（由制造厂提供额定电压下的局放值）；5干式电力变压器保护和温控、温显装置的校验记录；6其它试验记录和检查记录；7干式电力变压器事故和异常运行（如超温、出口短路、严重过电流等）记录。4-1-2干式电力变压器的运行应符合下列条件：1干式电力变压器设有铭牌,标明运行编号和相位，并悬挂警告牌；2有独立电源的通风系统，且每IkW损耗达到2-4m3min通风量,当机械通风停止时,能发出远方信号；3变压器室的门采用难燃或不燃材料,并加锁门上标明干式电力变压器的名称和运行编号，门外挂警告标志牌；4安装在地震列度为七度及以上地区的干式电力变压器,采取下列防震措施：1）将干式电力变压器底盘固定于基础槽钢或轨道上；2）干式电力变压器出线端子与软导线的连接适当放松，与硬导线连接时将过渡软连接适当加长.5当干式电力变压器所在系统的实际短路表现容量大于电力变压器第五部分承受短路的能力GB1094.5表2的规定值时,在订货时向制造厂提出要求;对运行中的干式电力变压器采取工程建设标准全文信息系统限制短路电流的措施.变压器保护动作的时间小于承受短路耐热能力的持续时间；6当干式电力变压器上装有反映绝缘情况的在线监测装置时,其电气信号经传感采集,并保持可靠接地；7当接线组合标号相同、电压比相等和短路阻抗相等时,干式电力变压器可并列运行.电压比不等或短路阻抗不等的变压器,任何一台在满足本规程第4.1.3条的规定时,也可并列运行。短路阻抗不同的变压器,可适当提高短路阻抗高的变压器的二次电压,使并列运行的干式电力变压器的容量均能充分利用。新装或变动过内外连接线的干式电力变压器,在并列运行前必须核定相位。发电厂升压变压器高压侧跳闸时,应防止厂用干式电力变压器严重超过额定电流运行.厂用电倒换操作时应同期并网.4-1-3干式电力变压器的运行方式应符合下列规定：1正常运行方式1)运行电压不高于该运行分接额定电压的105%。对于特殊使用情况(例如,变压器的有功功率可以在任何方向流通)，可在不超过110%的额定电压下运行。对电流与电压的相互关系如无特殊要求，当负载电流为额定电流的K(K1)倍时，按下列公式对电压U加以限制。U(%)=1105K2(4.1.3)并联电抗器、消弧线圈、接地变压器等设备的过电压运行倍数和时间,按制造厂的规定采用。2)无励磁调压的干式电力变压器在额定电压±5%范围内改换分接位置运行时,其额定电流不变。分接为-7.5%和-10%时,其容量按制造厂的规定;制造厂无规定时，则容量相应降低2.5%和5%o3)干式电力变压器三相负载不平衡时，监视最大一相的电流
