城镇排水管网数据表（市政院）、城镇排水管网分类代码和数据表名称（长江环保）.docx

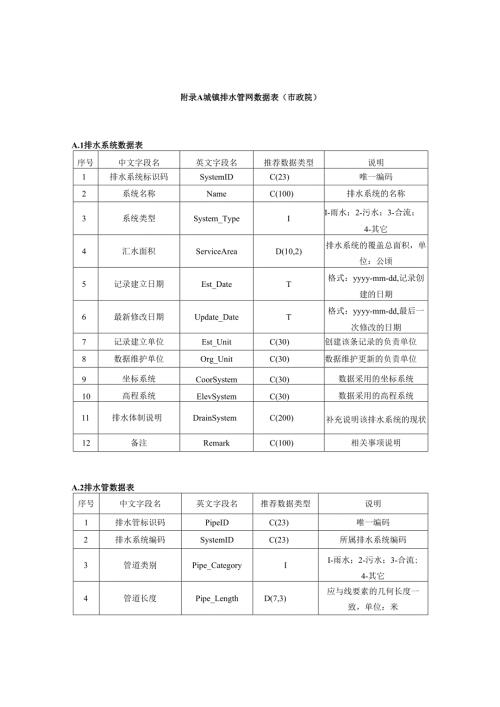

附录A城镇排水管网数据表（市政院）A.1排水系统数据表序号中文字段名英文字段名推荐数据类型说明1排水系统标识码SystemIDC(23)唯一编码2系统名称NameC(100)排水系统的名称3系统类型System_TypeII-雨水；2-污水；3-合流；4-其它4汇水面积ServiceAreaD(10,2)排水系统的覆盖总面积，单位：公顷5记录建立日期Est_DateT格式：yyyy-mm-dd,记录创建的日期6最新修改日期Update_DateT格式：yyyy-mm-dd,最后一次修改的日期7记录建立单位Est_UnitC(30)创建该条记录的负责单位8数据维护单位Org_UnitC(30)数据维护更新的负责单位9坐标系统CoorSystemC(30)数据采用的坐标系统10高程系统ElevSystemC(30)数据采用的高程系统11排水体制说明DrainSystemC(200)补充说明该排水系统的现状12备注RemarkC(100)相关事项说明A.2排水管数据表序号中文字段名英文字段名推荐数据类型说明1排水管标识码PipeIDC(23)唯一编码2排水系统编码SystemIDC(23)所属排水系统编码3管道类别Pipe_CategoryII-雨水；2-污水；3-合流;4-其它4管道长度Pipe_LengthD(7,3)应与线要素的几何长度一致，单位：米5起点编码InJuncIDC(23)对应起点的编码（雨水口、检查井、排水泵站、截流设施、调蓄设施、溢流堰、闸门或阀门）6终点编码OuLJuncIDC(23)对应终点类型的编码（雨水口、检查井、排水泵站、截流设施、调蓄设施、溢流堰、闸门、阀门或排放口）7管起点坐标XStart_XD(11,3)排水管起点X坐标8管起点坐标YStart_YD(11,3)排水管起点Y坐标9管终点坐标XEnd_XD(11,3)排水管终点X坐标10管终点坐标YEnd_YD(11,3)排水管终点Y坐标11起点管底标高In_ElevD(7,3)起点管道底部高程，单位：米12终点管底标高Out_ElevD(7,3)终点管道底部高程，单位：米13起点埋深In_DepthD(7,3)起点的埋深，单位：米14终点埋深Out_DepthD(7,3)终点的埋深，单位：米16压力Pressure_TypeII-重力；2-压力17埋设方式Constr_MethodII-开槽埋管;2-顶管;3-盾构；4-其他18断面形式Shape_TypeII-圆形；2-梯形;3-椭圆形;4-矩形19断面数据1Shape_DatalD(5,3)断面形式为圆形时填直径，断面形式为其它形式时填深度，单位：米20断面数据2Shape_Data2D(5,3)断面形式为矩形时填写宽度；断面形式为梯形时填底部宽度；断面形式为椭圆形时填写最大宽度，单位：米21断面数据3Shape_Data3D(5,3)断面形式为梯形时填写左侧边的坡度，单位：米22断面数据4Shape_Data4D(5,3)断面形式为梯形时填写右侧边的坡度，单位：米23管道材质MaterialI1-混凝土管；2-钢筋混凝土管；3-陶土管；4-PE（聚乙烯）管；5-HDPE（高密度聚乙烯）管；6-UPVC管；7-铸铁管；8-玻璃钢夹砂管；9-钢管；10-石棉水泥管；H-其它，并注明材质24管道糙率RoughnessD(5,4)若无数据，则根据材质确定25数据来源DataSourceII-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其它，并注明来源26探测时间Record_DateT格式：yyyy-m-d,探测具体日期27探测单位Report_DeptC(30)数据探测单位28建设年代ConsYearC(10)设施建设年代29设施名称FaciNameC(10)设施名称30备注RemarkC(255)相关事项说明A3排水渠数据表序号中文字段名英文字段名推荐数据类型说明1排水渠标识码ConduitIDC(23)唯一编码2排水系统编码SystemIDC(23)所属排水系统编码3渠道类别ConduiLCategoryII-雨水；2-污水；3-合流；4-其它4渠道类型ConduiLStyleII-明渠；2-暗渠5渠道长度ConduiLLengthD(7,3)单位：米6起点编码InJuncIDC(23)对应起点的编码（雨水口、检查井、排水泵站、截流设施、调蓄设施、溢流堰、闸门或阀门）7终点编码OuLJuncIDC(23)对应终点类型的编码（雨水口、检查井、排水泵站、截流设施、调蓄设施、溢流堰、闸门、阀门或排放口）8渠起点坐标XStartXD(11,3)排水渠起点X坐标9渠起点坐标YStartYD(11,3)排水渠起点Y坐标10渠终点坐标XEndXD(11,3)排水渠终点X坐标11渠终点坐标YEndYD(11,3)排水渠终点Y坐标12起点渠底标高In_ElevD(7,3)起点渠道底部高程，单位：米13终点渠底标高Out_ElevD(7,3)终点渠道底部高程，单位：米14起点埋深In_DepthD(7,3)起点的埋深，单位：米15终点埋深Out_DepthD(7,3)终点的埋深，单位：米16压力Pressure_TypeII-重力；2-压力17埋设方式Constr_MethodII-开槽埋管;2-顶管;3-盾构；4-其他18断面形式ShapeTypeII-圆形；2-明渠;3-暗涵;4-梯形;5-椭圆形;6-矩形19断面数据1Shape_DatalD(5,3)断面形式为圆形时填写直径；断面为其它形式时填写深度，单位：米20断面数据2Shape_Data2D(5,3)断面形式为明渠、暗渠、矩形时填写宽度；断面形式为梯形时填写底部宽度；断面形式为椭圆时填写最大宽度，单位：米21断面数据3Shape_Data3D(5,3)断面形式为梯形时填写左侧边的坡度，单位：米22断面数据4Shape_Data4D(5,3)断面形式为梯形时填写右侧边的坡度，单位：米23渠道材质MaterialII-土渠；2-砖砌渠；3-石砌渠；4-混凝土块砌渠；5-钢筋混凝土块砌渠；6-混凝土渠；7-钢筋混凝土渠；8-其它，并注明材质24渠道糙率RoughnessD(5,4)若无数据，则根据材质确定25数据来源DataSourceII-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其它，并注明来源26探测时间Record_DateT格式：yyyy-m-d,数据探测具体日期27探测单位ReportDeptC(30)数据探测单位28建设年代ConsYearC(10)设施建设年代29设施名称FaciNameC(10)设施名称30备注RemarkC(255)相关事项说明A.4排水泵站数据表序号中文字段名英文字段名推荐数据类型说明1排水泵站标识码PumpStationIDC(23)唯一编码2排水系统编码SystemIDC(23)所属排水系统编码3坐标XX_CoorD(11,3)应与泵站中心点坐标一致4坐标YY_CoorD(11,3)应与泵站中心点坐标一致5泵站名称NameC(30)泵站名称6泵站地址AddrC(100)泵站的具体位置7泵站大类PS_CategorylII-雨水；2-污水；3-合流；4-其它8泵站小类PS_Category2II-雨水泵站；2-污水泵站；3-合流泵站；4-地道泵站；5-泵闸；6-干线输送泵站；7-支线输送泵站；8-合建泵站；9-污水处理厂提升泵站；10-其它（临时泵站）9泵台数PS_NumI泵总台数10设计雨水排水能力Design_StormD(6,4)单位：立方米/秒11设计污水排水能力Design_SewerD(6,4)单位：立方米/秒12最低控制水位Min_LevelD(6,2)泵站允许的最低控制水位，单位：米13控制水位ControLLevelD(6,2)泵站常规的控制水位，单位：米14警戒水位Warnning_LevelD(6,2)泵站允许的最高运行水位，单位：米15数据来源DataSourceC(50)I-设计图；2-竣工图；3-现场测绘；4-人工估计；5-其它，并注明来源16数据获取时间Record_DateT格式：yyyy-mm-dd,数据来源的具体日期17填报单位ReportDeptC(30)数据填报单位18填报日期ReportDateT格式：yyyy-mm-dd,数据填报日期19建设年代ConsYearC(10)设施建设年代20设施名称FaciNameC(10)设施名称A.5排水口数据表序号中文字段名英文字段名推荐数据类型说明1排放口标识码OutfallIDC(23)唯一编码2排水系统编码SystemIDC(23)所属排水系统编码3坐标XX-CoorD(11,3)应与点要素一致4坐标YY-CoorD(11,3)应与点要素一致5受纳水体编号ReceiveWaterIDC(23)排往城市河流或湖泊的受纳水体编码6类别OutfalLCategoryII-分流制污水直排；2-分流制雨水直排；3-分流制雨污混接雨水直排；4-分流制雨污混接截流溢流；5-合流制直排；6-合流制截流溢流；7-其他7断面形式Shape_TypeII-圆形；2-梯形；4-椭圆形；5-矩形8断面数据1Shape_DatalD(5,3)断面形式为圆形时填写直径；断面为其它形式时填写深度，单位：米9断面数据2Shape_Data2D(5,3)断面形式为矩形
